Máy đo tọa độ 3D cho khung vỏ xe hơi Mitutoyo CARBapex Series

GIẢI PHÁP ĐO LƯỜNG TỌA ĐỘ 3 CHIỀU CHÍNH HÃNG MITUTOYO NHẬT BẢN

Máy đo tọa độ 3D cho khung vỏ xe hơi Mitutoyo CARBapex Series là dòng máy CMM CNC kiểu tay ngang (Horizontal-Arm CMM) cỡ siêu lớn của Mitutoyo Nhật Bản với chi phí đầu tư hợp lý. Cung cấp dải đo siêu lớn để đo kiểm toàn bộ khung vỏ xe hơi (Body-in-White) và thậm chí cả các thùng xe tải/SUV cỡ lớn, kết hợp thiết kế đế trục X đặt thấp giúp giảm tối đa độ sâu hố móng lắp đặt, CARBapex là giải pháp kinh tế và hiệu quả hàng đầu cho ngành sản xuất ô tô.

1. Tổng quan về Máy đo tọa độ 3D cho khung vỏ xe hơi Mitutoyo CARBapex Series

Máy đo tọa độ 3D cho khung vỏ xe hơi Mitutoyo CARBapex Series được thiết kế chuyên dụng cho ngành công nghiệp sản xuất và lắp ráp ô tô. Bên cạnh dòng cao cấp CARBstrato, Mitutoyo phát triển dòng CARBapex nhằm mang đến một hệ thống CMM tay ngang có dải đo siêu lớn với mức giá thành hợp lý, giúp các nhà máy sản xuất ô tô và phụ tùng tối ưu hóa chi phí đầu tư ban đầu.

Dòng CARBapex cung cấp đầy đủ hai cấu hình: Loại trục đơn (Single-Spindle) và Loại trục kép (Dual-Spindle). Đặc biệt, nhờ chiều cao của đế trục X trên cả loại trục đơn và trục kép đều được thiết kế thấp hơn, độ sâu cần thiết cho phần nền móng trước khi lắp đặt tương đối nông, giúp tiết kiệm đáng kể chi phí và thời gian thi công xây dựng.

2. Tầm quan trọng của Máy đo tọa độ 3D khung vỏ xe hơi Mitutoyo CARBapex Series trong kiểm soát chất lượng 3D

Trong sản xuất thân vỏ ô tô (Body-in-White), đồ gá hàn tổng thành và nội ngoại thất xe hơi, kích thước chi tiết thường dài từ 4 đến 6 mét và cao trên 2 mét. Mitutoyo CARBapex Series cung cấp không gian đo mở hoàn toàn để kiểm tra nhanh chóng cả khung vỏ xe du lịch lẫn các thùng xe thương mại cỡ lớn.

Khi kết hợp đồng bộ cùng các dòng thiết bị đo lường chính xác và tiêu chuẩn quản lý chất lượng quốc tế từ Werka, hệ thống máy đo tọa độ 3 chiều Mitutoyo giúp doanh nghiệp thiết lập chuỗi kiểm soát chất lượng khép kín từ khâu kiểm tra nguyên vật liệu đầu vào (IQC), giám sát bán thành phẩm trên chuyền (IPQC) cho đến nghiệm thu xuất xưởng (OQC).

3. Đặc điểm cấu tạo & Công nghệ cơ khí chính xác Mitutoyo

Cấu tạo của Mitutoyo CARBapex Series sở hữu nhiều ưu điểm thiết thực cho các nhà máy ô tô:

• Đế trục X thiết kế thấp (Low-Profile X-Axis Base): Giúp giảm chiều sâu hố móng bê tông cần đào khi lắp đặt âm sàn (Flush-floor installation), tiết kiệm chi phí xây dựng hạ tầng nhà xưởng.
• Tùy chọn cấu hình Trục đơn (Single-Spindle) & Trục kép (Dual-Spindle): Loại trục đơn đo phôi bằng một cột máy duy nhất; loại trục kép đặt phôi ở giữa hai cột máy điều khiển đồng thời để đo cả hai bên sườn xe trong một chu trình.
• Dải đo siêu lớn: Đáp ứng không chỉ khung vỏ xe sedan/SUV tiêu chuẩn mà còn đo được cả các thùng xe và khung gầm xe kích thước lớn.
• Trang bị hệ thống bù nhiệt và an toàn tiêu chuẩn: Đảm bảo độ chính xác tin cậy và an toàn tuyệt đối khi vận hành tự động CNC.

4. Nguyên lý vận hành & Thuật toán bù nhiệt thông minh

Trên hệ thống CARBapex cấu hình trục kép (Dual-Spindle), hai trụ máy đứng đối diện nhau qua bàn chuẩn trung tâm được đồng bộ hóa hệ tọa độ trong cùng một không gian 3D thống nhất.

Khi kết hợp với đầu xoay tự động PH10M/PH10MQ và đầu dò chạm hoặc đầu quét laser SurfaceMeasure, hệ thống dễ dàng vươn sâu vào các vị trí hốc cửa, khoang động cơ và sàn xe để thu thập dữ liệu tọa độ 3 chiều chính xác.

5. Các tính năng kỹ thuật nổi bật trên Máy đo tọa độ 3D khung vỏ xe hơi Mitutoyo CARBapex Series

Dòng Máy đo tọa độ 3D cho khung vỏ xe hơi Mitutoyo CARBapex Series hội tụ những công nghệ đo lường tọa độ 3D tiên tiến của Mitutoyo Nhật Bản:

• Tối ưu chi phí đầu tư & Lắp đặt: Giá thành hợp lý kết hợp đế trục X thấp giúp giảm độ sâu hố móng, tiết kiệm lớn chi phí xây dựng nền móng.
• Đo cả thùng xe cỡ lớn: Cung cấp dải đo siêu lớn cho phép kiểm tra toàn diện từ khung vỏ xe con đến các thùng xe thương mại cỡ lớn.
• Cấu hình Đơn & Kép linh hoạt: Lựa chọn cấu hình 1 trụ hoặc 2 trụ đo đồng thời tùy theo sản lượng và ngân sách của nhà máy.

6. Phân tích các Model trong dòng Máy đo tọa độ 3D khung vỏ xe hơi Mitutoyo CARBapex Series

Dòng Mitutoyo CARBapex Series được phân thành 2 cấu hình chính phù hợp với từng mục đích sử dụng:

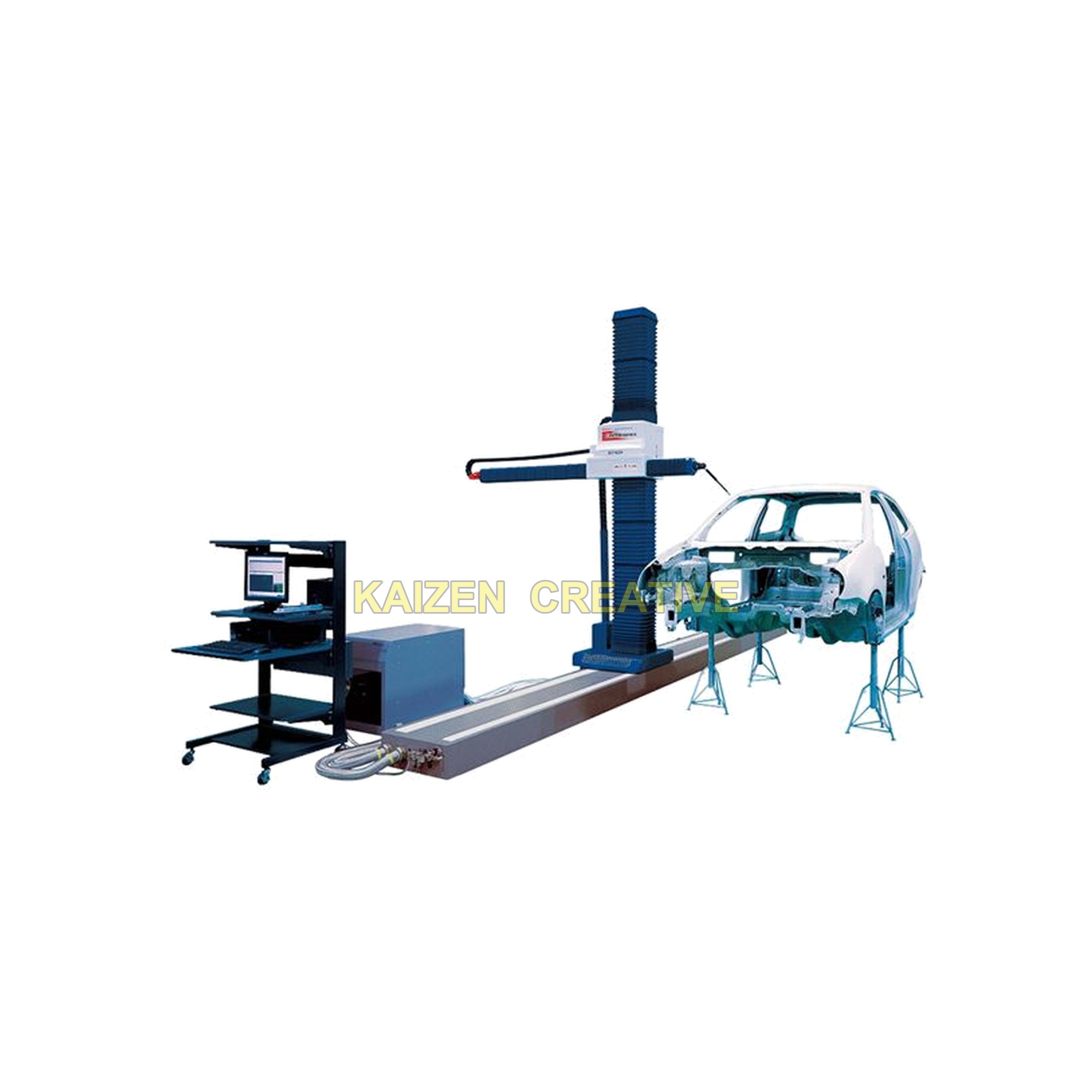

• CARBapex Loại Trục Đơn (Single-Spindle Type): Đo một phôi sử dụng một trục gắn đầu đo duy nhất — Chi phí đầu tư ban đầu thấp, phù hợp cho trung tâm R&D, nhà máy sản xuất đồ gá (Checking Fixture) và kiểm tra mẫu.
• CARBapex Loại Trục Kép (Dual-Spindle Type): Đo phôi được đặt giữa hai trục gắn 2 đầu đo được điều khiển đồng thời — Tăng gấp đôi tốc độ kiểm tra và đo trọn vẹn cả hai phía trái/phải của khung vỏ xe hơi.

7. Bảng thông số kỹ thuật chi tiết (CARBapex Series (Single-Spindle & Dual-Spindle Horizontal-Arm CMM))

Dưới đây là bảng thông số kỹ thuật tiêu chuẩn của dòng Máy đo tọa độ 3D cho khung vỏ xe hơi Mitutoyo CARBapex Series theo công bố từ nhà sản xuất Mitutoyo Nhật Bản (theo tiêu chuẩn đánh giá độ chính xác ISO 10360-2):

8. Hệ thống đầu dò đa cảm biến & Phần mềm đo lường MCOSMOS

Mitutoyo CARBapex Series tương thích với đầy đủ hệ sinh thái đầu đo tiếp xúc, đầu quét laser không tiếp xúc và phần mềm đo lường 3D MCOSMOS:

• Đầu dò chạm kích hoạt (Touch-Trigger Probe) & Đầu dò quét liên tục (Scanning Probe): Tương thích hoàn hảo với các đầu đo SP25M, TP200, TP20 hoặc MPP-310Q siêu chính xác của Mitutoyo, cho phép thu thập hàng ngàn điểm tọa độ mặt cong phức tạp trong thời gian ngắn.
• Đầu dò quang học & Quét Laser không tiếp xúc (SurfaceMeasure / QVP): Mở rộng khả năng kiểm tra các chi tiết mỏng, vật liệu mềm hoặc bề mặt tự do (Freeform surfaces) mà không gây biến dạng cơ học.
• Phần mềm đo lường 3D Mitutoyo MCOSMOS: Hỗ trợ nhập trực tiếp mô hình 3D CAD (STEP, IGES, CATIA, NX, SolidWorks), lập trình đường chạy tự động chống va chạm, phân tích dung sai hình học GD&T và xuất báo cáo SPC chuyên nghiệp.

9. Ứng dụng thực tiễn trong các ngành công nghiệp mũi nhọn

Mitutoyo CARBapex Series được ứng dụng rộng rãi trong ngành công nghiệp ô tô và giao thông vận tải:

• Đo kiểm khung vỏ xe hơi (Body-in-White) & Thùng xe lớn: Kiểm tra kích thước tổng thể khung xe con, xe SUV, xe bán tải và thùng xe thương mại.
• Chế tạo & Hiệu chuẩn đồ gá hàn / Đồ gá kiểm tra (Checking Fixtures): Đo kiểm và hiệu chỉnh các chốt định vị trên đồ gá lắp ráp thân vỏ xe.
• Sản xuất chi tiết dập tấm & Nội ngoại thất ô tô: Kiểm tra cánh cửa, nắp capo, cản xe, bảng táp-lô và khung ghế.

10. Quy trình vận hành & Kiểm tra độ chính xác chuẩn ISO 10360-2

1. Kiểm tra điều kiện vận hành trước ca đo: Đảm bảo áp suất khí nén sạch và khô (với các dòng dùng đệm khí), vệ sinh bề mặt bàn đá Granite và kiểm tra nhiệt độ môi trường hoặc hệ thống cảm biến bù nhiệt.
2. Hiệu chuẩn đầu đo (Probe Qualification): Thực hiện đo quả cầu chuẩn (Master Sphere) bằng gốm Ceramic để xác định chính xác đường kính hiệu dụng của kim đo (Stylus) và ma trận bù góc xoay.
3. Thiết lập hệ tọa độ chi tiết (Part Alignment): Sử dụng phương pháp 3-2-1 hoặc Iterative/Best-fit Alignment dựa trên mô hình CAD 3D để đồng bộ hệ tọa độ thực tế với bản vẽ thiết kế.
4. Chạy chương trình đo & Xuất báo cáo: Thực thi chu trình đo, đánh giá sai số kích thước và dung sai hình học GD&T (độ phẳng, độ đồng tâm, độ vuông góc, biên dạng mặt cong) và lưu trữ dữ liệu truy xuất nguồn gốc.

11. Tiêu chuẩn lắp đặt & Hướng dẫn bảo dưỡng định kỳ

Để duy trì độ chính xác cấp micromet ổn định lâu dài cho hệ thống Máy đo tọa độ 3D khung vỏ xe hơi Mitutoyo CARBapex Series, doanh nghiệp cần lưu ý các khuyến nghị kỹ thuật sau:

• Vệ sinh thanh dẫn hướng và bàn chuẩn: Sử dụng khăn không xơ chuyên dụng cùng dung dịch vệ sinh tiêu chuẩn để làm sạch bề mặt dẫn hướng; tuyệt đối không bôi dầu mỡ lên đường trượt của các hệ thống đệm khí.
• Kiểm soát chất lượng nguồn khí nén (đối với dòng dùng Air Bearing): Duy trì bộ lọc tách nước, lọc dầu và máy sấy khí hoạt động tốt để bảo vệ các lỗ tiết lưu siêu nhỏ trên ổ đỡ khí.
• Hiệu chuẩn định kỳ hàng năm: Thực hiện kiểm tra, hiệu chuẩn theo tiêu chuẩn ISO 10360-2 định kỳ 12 tháng/lần bằng giao thoa kế Laser và thước chuẩn bậc (Step Gauge) để đảm bảo chứng nhận chất lượng IATF 16949 / ISO 9001.

12. Kinh nghiệm lựa chọn cấu hình Máy đo tọa độ 3D khung vỏ xe hơi Mitutoyo CARBapex Series tối ưu chi phí

Nếu doanh nghiệp cần một hệ thống CMM tay ngang cỡ lớn để đo khung vỏ xe hoặc đồ gá ô tô với chi phí đầu tư tiết kiệm hơn dòng CARBstrato và muốn giảm thiểu độ sâu đào móng nền nhà xưởng, Mitutoyo CARBapex Series là lựa chọn kinh tế và hiệu quả nhất.

13. Tại sao nên đầu tư Máy đo tọa độ 3D khung vỏ xe hơi Mitutoyo CARBapex Series tại Kaizen Creative / Werka?

Kaizen Creative (Werka.com.vn) là đơn vị uy tín chuyên cung cấp giải pháp tổng thể về máy đo tọa độ 3 chiều CMM và thiết bị kiểm soát chất lượng công nghiệp tại Việt Nam:

• Tư vấn cấu hình chuyên sâu theo bài toán thực tế: Đội ngũ kỹ sư ứng dụng khảo sát trực tiếp bản vẽ 2D/3D, dung sai GD&T và sản lượng nhà máy để đề xuất model máy, đầu dò và đồ gá tối ưu nhất.
• Dịch vụ lắp đặt, hiệu chuẩn và chuyển giao trọn gói: Hỗ trợ tư vấn thiết kế phòng đo tiêu chuẩn, lắp đặt chống rung, hiệu chuẩn tận nơi và đào tạo vận hành phần mềm MCOSMOS từ cơ bản đến nâng cao.
• Hỗ trợ kỹ thuật nhanh chóng 24/7: Cam kết đồng hành bảo trì định kỳ, cung cấp kim đo (Styli), phụ kiện gá kẹp và nâng cấp phần mềm chính hãng suốt vòng đời thiết bị.

14. Câu hỏi thường gặp (FAQ) về Máy đo tọa độ 3D khung vỏ xe hơi Mitutoyo CARBapex Series

Câu 1: Điểm khác biệt chính giữa dòng Mitutoyo CARBapex và CARBstrato là gì?
CARBapex được tối ưu hóa về chi phí đầu tư hợp lý và có thiết kế đế trục X thấp giúp hố móng lắp đặt nông hơn, đồng thời cung cấp dải đo siêu lớn cho cả thùng xe lớn; trong khi CARBstrato tập trung vào tốc độ và độ chính xác cao nhất trong phân khúc.

Câu 2: Tại sao thiết kế đế trục X thấp của CARBapex lại quan trọng khi lắp đặt?
Để xe chở khung vỏ ô tô có thể đẩy trực tiếp vào bàn máy ngang mặt sàn xưởng, bệ trục X của máy CMM tay ngang thường phải chôn âm sàn. Đế trục X thấp của CARBapex giúp hố móng cần đào nông hơn rất nhiều, giảm chi phí và thời gian thi công nền móng.

Câu 3: Thời gian bảo hành và hỗ trợ đào tạo vận hành máy như thế nào?
Hệ thống được bảo hành chính hãng 12 tháng theo tiêu chuẩn Mitutoyo Nhật Bản, đi kèm gói đào tạo lập trình đo 3D trực tiếp trên chi tiết mẫu của khách hàng cho đến khi kỹ thuật viên làm chủ hoàn toàn thiết bị.
