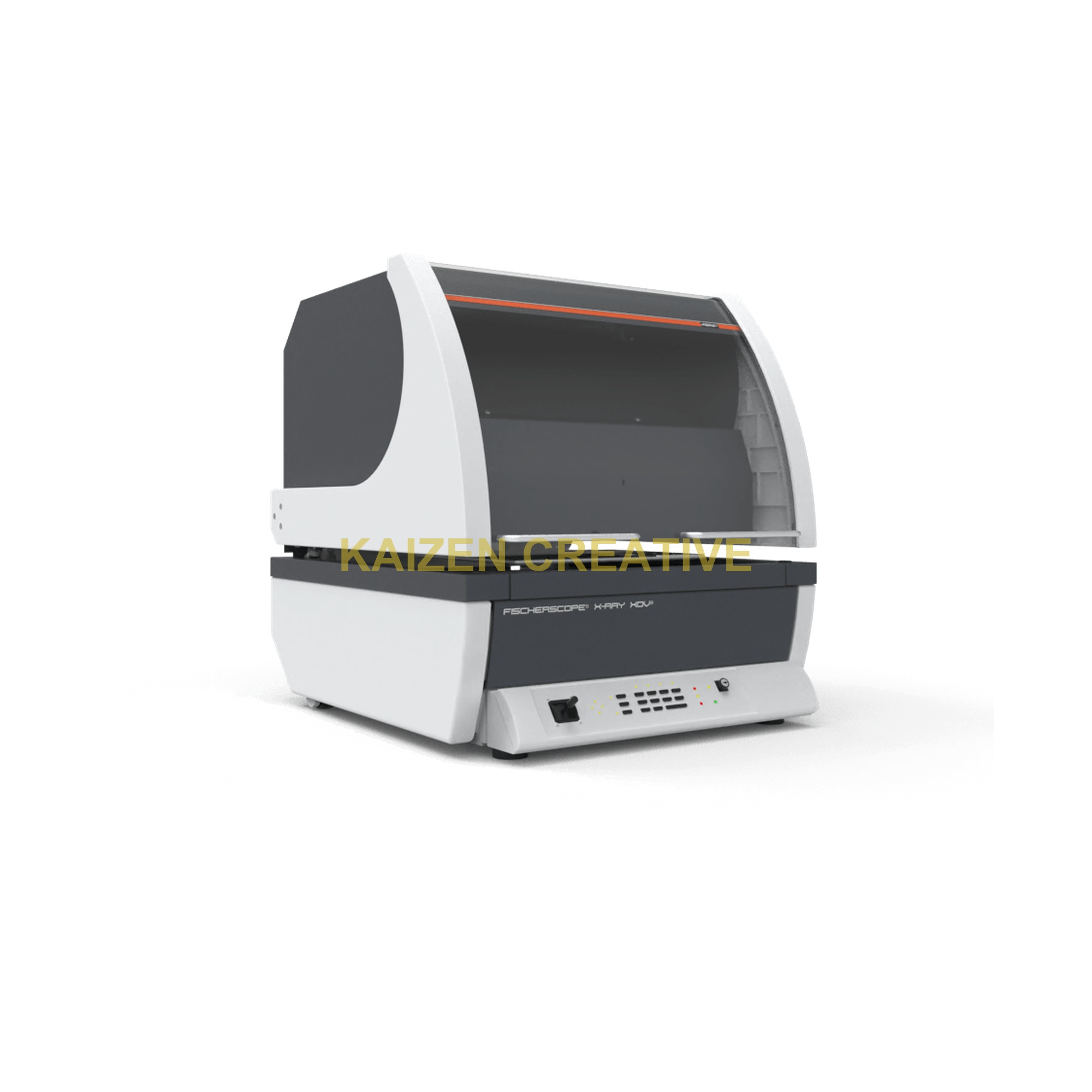

Máy Đo Quang Phổ Vi Điểm Micro-XRF FISCHERSCOPE X-RAY XDV-µ
1. Giới thiệu tổng quan FISCHERSCOPE XDV-µ
FISCHERSCOPE® X-RAY XDV®-µ là hệ thống đo quang phổ huỳnh quang tia X vi điểm tối tân (Micro-XRF) sử dụng thấu kính quang học đa mao quản Polycapillary Optics, cho phép hội tụ chùm tia X xuống kích thước siêu nhỏ chỉ 10 ~ 20 micron với cường độ bức xạ cực mạnh.
2. Tính năng công nghệ nổi bật
- Thấu kính đa mao quản Polycapillary X-ray Optics: Hội tụ chùm tia X xuống điểm đo cực nhỏ (FWHM ~ 20 µm) với cường độ chùm tia gấp hàng ngàn lần so với chuẩn trực thông thường.
- Đo các cấu trúc siêu vi trong bán dẫn: Đo độ dày và thành phần trên các chân tiếp xúc Bond Pad, vi mạch IC, Bump mạ và khung dẫn siêu nhỏ.
- Lập bản đồ phân bố nguyên tố 2D/3D (Element Mapping): Quét và hiển thị bản đồ mật độ lớp mạ trên toàn bộ bề mặt vi cấu trúc.
3. Thông số kỹ thuật chi tiết FISCHERSCOPE XDV-µ
| Thông số kỹ thuật | Giá trị tiêu chuẩn (XDV-µ Series) |
|---|---|
| Hệ quang học hội tụ | Polycapillary X-ray Optics (Kích thước điểm tia: 10 ~ 20 µm FWHM) |
| Đầu thu phát hiện | Silicon Drift Detector (SDD 50 mm²), độ phân giải < 130 eV |
| Độ chính xác định vị bàn mẫu | ≤ 1.0 µm (Bàn di chuyển động cơ bước siêu chính xác) |
Ứng dụng: Ngành đóng gói bán dẫn (Semiconductor Packaging), linh kiện vi cơ điện tử MEMS, bo mạch HDI PCB và pin công nghệ cao.
