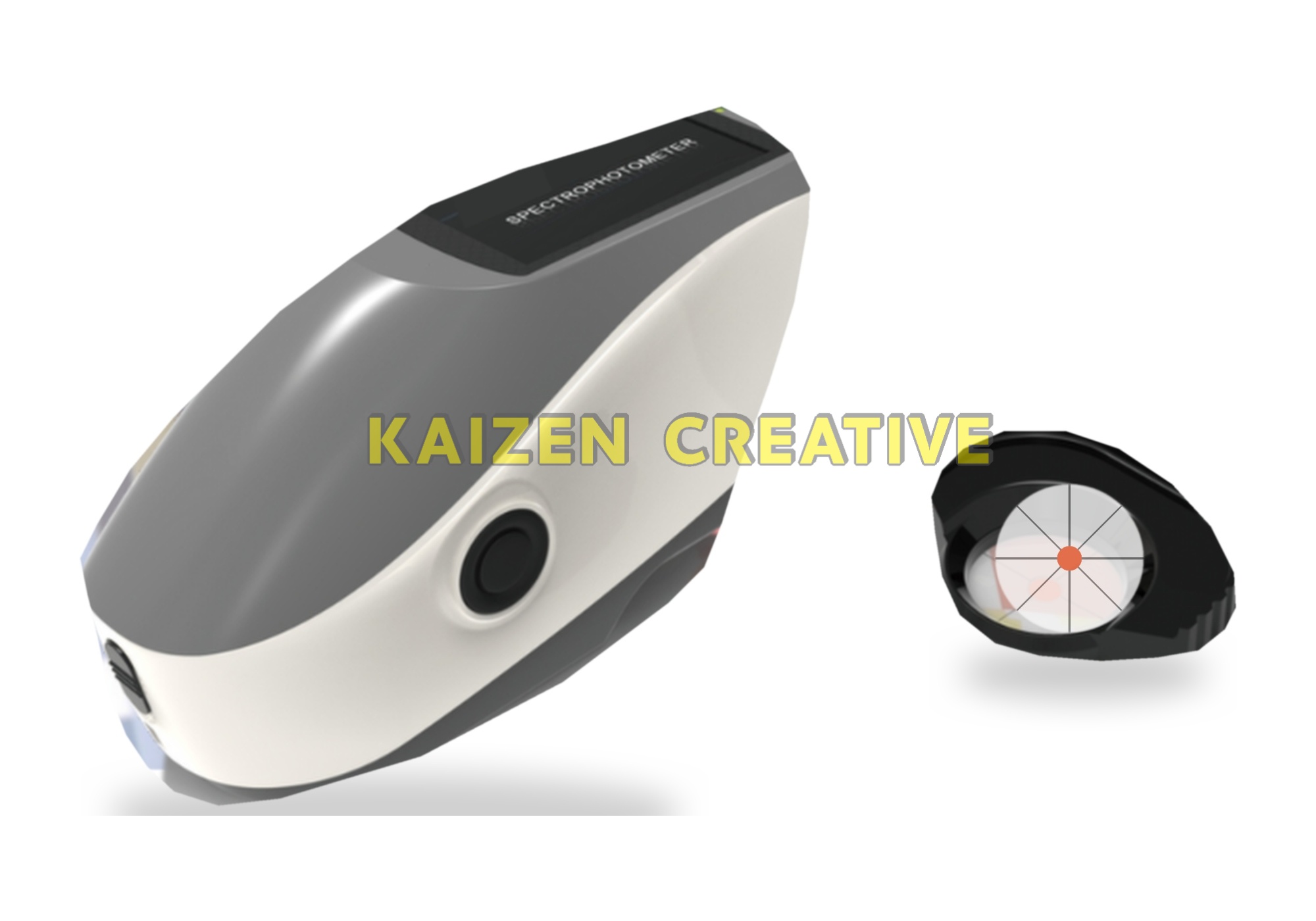

Máy Đo Mật Độ Quang Phổ In Ấn Cao Cấp (Hình Học 45/0° / Chuẩn ISO 13655 M0 M1 M2 M3 / Kính Lọc Phân Cực Polarizer / Cách Tử Lõm & CMOS 256 Pixel / Đo Mật Độ CMYK & Giá Trị Lab / Kiểm Soát Hạt Tram Dot Gain)

Trong ngành in ấn hiện đại, sản xuất bao bì giấy cao cấp, in ấn màng nhôm phức hợp và in offset thương mại, việc kiểm soát sự chuẩn xác của lớp mực in, độ gia tăng hạt tram (Dot Gain) và sự đồng nhất màu sắc là yếu tố sống còn quyết định năng suất và uy tín của nhà in. máy đo mật độ quang phổ (Spectrodensitometer) là thiết bị đo quang phổ và mật độ in ấn tiên tiến bậc nhất hiện nay, được nhập khẩu và phân phối chính hãng trong hệ thống phân phối thiết bị đo lường chất lượng cao chuẩn quốc tế từ Werka. Sở hữu cấu trúc quang học chuẩn hóa $45/0^\circ$ (chiếu sáng vòng $45^\circ$, thu nhận $0^\circ$), đáp ứng trọn vẹn 4 điều kiện đo lường quốc tế M0, M1, M2, M3 theo tiêu chuẩn ISO 13655 cùng kính lọc phân cực Polarizer chuyên dụng, máy đo mật độ quang phổ cho phép đo “một chạm” đồng thời cả mật độ quang học CMYK lẫn tọa độ sắc độ CIE Lab với độ chuẩn xác tuyệt đối.

1. Thách Thức Trong Kiểm Soát Chất Lượng In Ấn & Sự Ra Đời Của

Trong một xưởng in offset, in flexo, in ống đồng hay in kỹ thuật số hiện đại, kỹ thuật viên in luôn phải đối mặt với hàng loạt biến số phức tạp ảnh hưởng đến sản phẩm đầu ra:

• Hiện tượng lệch màu giữa mực ướt và mực khô (Dry-back Effect): Mực in khi vừa rời bản in trên máy còn ướt và có độ bóng phản xạ bề mặt rất cao. Khi mực khô hoàn toàn, màu sắc và mật độ quang học bị sụt giảm đáng kể. Nếu đo bằng máy thông thường, thợ in sẽ canh chỉnh sai lượng cấp mực.
• Sự gia tăng hạt tram ngoài ý muốn (Dot Gain / Tonal Value Increase): Dưới áp lực ép của lô cao su và độ thấm hút của giấy, hạt tram in bị bè rộng ra, làm hình ảnh bị tối sầm, bết dính và mất chi tiết vùng trung tính (Mid-tones).
• Ảnh hưởng của chất trợ trắng quang học trong giấy in (OBA): Hầu hết các loại giấy in couche, giấy bristol, giấy duplex cao cấp hiện nay đều chứa chất tăng trắng huỳnh quang OBA. Dưới ánh sáng phòng in thông thường, màu in trông hoàn hảo nhưng khi khách hàng đưa ra ánh sáng tự nhiên lại bị lệch tông hoàn toàn.
• Hạn chế của máy đo mật độ truyền thống (Densitometer cũ): Các thiết bị đo mật độ thế hệ cũ chỉ đọc được chỉ số quang học $D$ đơn thuần của 4 màu CMYK, hoàn toàn bất lực trong việc đo màu pha Pantone (Spot Color) và không thể cung cấp tọa độ màu $L^*a^*b^*$ hay độ lệch màu $\Delta E^*$.

Để giải quyết triệt để những thách thức kỹ thuật trên, dòng máy đo mật độ quang phổ ra đời như một sự kết hợp hoàn hảo giữa Máy quang phổ đo màu chính xác cao (Spectrophotometer) và Máy đo mật độ in ấn chuyên sâu (Densitometer), mang đến công cụ kiểm soát chất lượng in ấn toàn diện và quyền lực nhất cho các xưởng in quy mô lớn.

2. Cấu Trúc Quang Học 45/0° & 4 Điều Kiện Đo ISO 13655 M0, M1, M2, M3

2.1. Cấu trúc hình học quang học chuẩn $45/0^\circ$ (45° Circular Illumination / 0° Vertical Viewing)

Ngành in ấn và xuất bản quốc tế (tiêu chuẩn ISO 5-4 và CIE No.15) quy định hình học quang học $45/0^\circ$ là chuẩn mực tối cao để đo các ấn phẩm trên giấy và màng phim. máy đo mật độ quang phổ sử dụng nguồn chiếu sáng vòng đồng trục ở góc $45^\circ$ bao quanh mẫu thử và thu nhận tín hiệu phản xạ thẳng đứng ở góc $0^\circ$. Cấu trúc này triệt tiêu hoàn toàn hiện tượng phản xạ gương gây lóa mắt, mô phỏng chính xác $100\%$ góc nhìn của người đọc khi cầm tờ báo hoặc cuốn tạp chí trên tay.

2.2. Hỗ trợ toàn diện 4 điều kiện đo lường chuẩn hóa quốc tế ISO 13655

Điểm làm nên giá trị cốt lõi của thiết bị chính là khả năng đáp ứng trọn vẹn 4 chế độ đo lường quốc tế theo tiêu chuẩn ISO 13655:

• Chế độ M0 (Tungsten Lamp / Dải phổ truyền thống): Sử dụng nguồn sáng A sợi đốt (nhiệt độ màu xấp xỉ 2856K). Đây là điều kiện đo chuẩn lịch sử của hầu hết các dòng máy đo mật độ truyền thống trước đây, giúp duy trì tính tương thích dữ liệu với các hệ thống in cũ.
• Chế độ M1 (D50 Daylight / Chuẩn hóa nguồn UV): Điều kiện đo chuẩn mực cao cấp nhất hiện nay cho ngành in đồ họa (Graphic Arts). Nguồn sáng D50 có kiểm soát chính xác năng lượng phổ tử ngoại UV, cho phép đo lường và quản lý màu sắc chuẩn xác trên các loại giấy in có chứa chất tăng trắng huỳnh quang OBA.
• Chế độ M2 (UV-Cut / Cắt bỏ thành phần UV): Nguồn sáng được trang bị bộ lọc chặn toàn bộ tia tử ngoại (bước sóng dưới 400nm), chỉ đo màu sắc thực của vật liệu không bị ảnh hưởng bởi huỳnh quang.
• Chế độ M3 (Polarized Light Filter / Kính lọc phân cực): Kết hợp điều kiện M2 với bộ lọc phân cực ánh sáng (Polarizing Filters). Chế độ M3 cho phép đo màng mực in khi còn ướt ngay trên máy in mà cho ra kết quả mật độ quang học tương đương với khi mực đã khô hoàn toàn (triệt tiêu hiệu ứng Dry-back), giúp thợ in rút ngắn thời gian canh bài và tiết kiệm hàng ngàn tờ in thử nghiệm.

3. 5 Đột Phá Công Nghệ Làm Nên Đẳng Cấp Của Máy Đo Mật Độ Quang Phổ

3.1. Đo một chạm: Mật độ CMYK và Giá trị màu sắc Lab cùng lúc

Với máy đo mật độ quang phổ, người vận hành chỉ cần thực hiện đúng một thao tác bấm nút duy nhất. Thiết bị sẽ tự động nhận diện màu mực (Cyan, Magenta, Yellow, Black hoặc màu pha Pantone) và hiển thị đồng thời cả giá trị mật độ quang học ($D$), tỷ lệ phần trăm hạt tram ($\%$) lẫn tọa độ màu không gian $L^*a^*b^*$ và độ lệch màu $\Delta E^*ab / \Delta E^*00$.

3.2. Công nghệ Cách tử lõm & Cảm biến CMOS mảng kép 256 pixel

Máy được trang bị hệ thống tán sắc quang phổ bằng cách tử lõm vi chế tạo chính xác kết hợp với cảm biến hình ảnh CMOS mảng đôi 256 pixel. Tốc độ lấy mẫu quang phổ từ $400\text{nm}$ đến $700\text{nm}$ với bước sóng $10\text{nm}$ siêu nhanh (khoảng 1.5 giây), mang lại độ lặp lại mật độ quang học cực kỳ ấn tượng trong khoảng $0.01\text{ D}$ và độ lặp lại sắc độ $\Delta E^*ab \le 0.03$.

3.3. Tùy chọn 3 kích thước khẩu độ đo: $\Phi 2\text{mm}$, $\Phi 4\text{mm}$, $\Phi 8\text{mm}$

Để thích ứng hoàn hảo với các dải kiểm tra màu (Color Bar) có kích thước khác nhau trên các khổ in ấn, thiết bị hỗ trợ các tùy chọn khẩu độ đo chuyên dụng:

• Khẩu độ $\Phi 2\text{mm}$ (Micro Aperture): Tối ưu cho các dải kiểm tra màu siêu nhỏ trên biên sách báo, bao bì dược phẩm hoặc tem nhãn mác vi mô để tiết kiệm tối đa diện tích giấy in.
• Khẩu độ $\Phi 4\text{mm}$ (Standard Aperture): Kích thước tiêu chuẩn phổ biến nhất cho các dải màu kiểm soát máy in offset thương mại.
• Khẩu độ $\Phi 8\text{mm}$ (Large Aperture): Dành cho các mảng màu lớn, mẫu in bao bì carton sóng, màng nhựa hoặc vải dệt hoa văn.

3.4. Chức năng quét dải màu tích hợp (Built-in Scanning Function)

Thay vì phải nhấc máy lên và đặt xuống từng ô màu một cách thủ công tốn thời gian, máy đo mật độ quang phổ tích hợp bánh xe lăn và cảm biến quét tốc độ cao. Kỹ thuật viên chỉ cần trượt êm ái đầu máy dọc theo dải kiểm soát màu (Color Control Strip) trên tờ in, máy sẽ quét và thu nhận toàn bộ dữ liệu mật độ của hàng chục ô màu liên tục trong vài giây.

3.5. Màn hình màu cảm ứng điện dung TFT 3.5 inch siêu nét

Giao diện người dùng được thiết kế trực quan trên màn hình cảm ứng điện dung 3.5 inch, hiển thị biểu đồ gia tăng hạt tram (TVI Curve), biểu đồ phổ phản xạ, đồ thị phân bố màu và bảng số liệu phân tích rõ ràng, giúp thợ in thao tác nhanh ngay cả khi đeo găng tay làm việc.

4. Hệ Thống Chỉ Số In Ấn Chuyên Sâu & Không Gian Màu CIE Lab

4.1. Hệ thống chỉ số kiểm soát in ấn toàn diện

máy đo mật độ quang phổ hỗ trợ đầy đủ các tiêu chuẩn mật độ quốc tế: ISO Status T, Status E, Status A, Status I cùng các thông số in ấn chuyên sâu:

• Mật độ quang học (Density Value – $D$) & Độ lệch mật độ ($\Delta D$): Kiểm soát độ dày màng mực in trên giấy.
• Tỷ lệ phần trăm diện tích hạt tram (Dot Area / Dot %): Tính toán tỷ lệ diện tích hạt tram thực tế theo công thức Murray-Davies hoặc Yule-Nielsen.
• Độ gia tăng hạt tram (Dot Gain / Dot Increase): Đo độ nở của hạt tram từ bản in CTP lên bề mặt vật liệu in.
• Độ bắt chồng màu (Overprint / Trapping Rate): Đánh giá khả năng bám dính của lớp mực in thứ hai đè lên lớp mực in thứ nhất khi in 4 màu CMYK theo chuẩn Preucil, Brunner hoặc Ritz.
• Độ tương phản in (Printing Contrast – $K\%$): Chỉ số quan trọng nhất để đánh giá độ sâu của vùng tối (Shadows) mà không làm bết mất chi tiết hạt tram.
• Sai số tông màu và độ xám (Tone Error & Grayness): Đánh giá độ tinh khiết quang học của mực in nguyên chất.

4.2. Không gian màu sắc và công thức tính sai lệch màu

• Không gian màu: CIE LAB, XYZ, Yxy, LCh, CIE LUV, HunterLAB.
• Công thức sai lệch màu: $\Delta E^*ab, \Delta E^*uv, \Delta E^*94, \Delta E^*cmc(2:1), \Delta E^*cmc(1:1), \Delta E^*00$ (CIEDE2000), $\Delta E$(Hunter).
• Chỉ số chuyên sâu: Độ trắng WI (ASTM E313, CIE/ISO, AATCC, Hunter), Độ vàng YI (ASTM D1925, ASTM 313), Chỉ số Metamerism MI, Độ che phủ (Cover Ratio / Opacity).

5. Bảng Thông Số Kỹ Thuật Chi Tiết Máy Đo Mật Độ Quang Phổ

Dưới đây là thông số kỹ thuật chi tiết của máy đo mật độ quang phổ được tổng hợp chuẩn xác từ catalogue kỹ thuật gốc của nhà sản xuất:

6. Ứng Dụng Thực Tế Trong Ngành In Ấn, Bao Bì & Giấy Màng Phức Hợp

máy đo mật độ quang phổ là giải pháp kiểm tra và quản lý chất lượng không thể thiếu trong nhiều lĩnh vực chuyên sâu:

6.1. Xưởng In Offset Tờ Rời & Cuộn (Commercial & Packaging Offset Printing)

Kiểm tra nhanh độ dày lớp mực CMYK trên dải kiểm soát màu (Color Bar), cân bằng độ xám (Gray Balance), theo dõi đường cong gia tăng tầng thứ hạt tram TVI và kiểm soát mật độ mực ướt ngay trên bàn máy in bằng kính lọc phân cực M3.

6.2. Sản Xuất Bao Bì Giấy Cao Cấp & Hộp Mỹ Phẩm, Dược Phẩm

Đo màu chuẩn xác các màu pha thương hiệu (Pantone Spot Colors) theo tọa độ CIE $L^*a^*b^*$ và công thức $\Delta E^*00$, kiểm soát độ che phủ và độ trắng của các loại giấy Couche, Ivory, Duplex có chứa chất tăng trắng OBA ở chế độ M1.

6.3. In Flexo & In Ống Đồng Trên Màng Nhựa Phức Hợp (Flexible Packaging)

Đo mật độ quang học và độ bám dính mực in trên màng nhựa BOPP, PET, màng nhôm, tem nhãn mác tự dính decal với khẩu độ nhỏ $\Phi 2\text{mm}$.

6.4. Các Viện Nghiên Cứu, Phòng Lab Màu Mực & Nhà Sản Xuất Mực In

Đánh giá độ tinh khiết của bột màu, lực màu (Tinting Strength) và độ phân tán của hạt mực trong quá trình sản xuất mực in công nghiệp.

7. Phần Mềm Quản Trị In Ấn PC & Tính Năng Quét Dải Màu (Built-in Scanning)

Sức mạnh kiểm soát chất lượng in ấn của máy đo mật độ quang phổ được tối ưu hóa tối đa nhờ phần mềm máy tính chuyên dụng đi kèm:

• Kết nối Bluetooth 4.0 & Cáp USB Type-C: Truyền dữ liệu đo thời gian thực sang máy tính với tốc độ cao và khoảng cách làm việc linh hoạt.
• Tự động nhận diện dải kiểm soát màu: Hỗ trợ tất cả các mẫu dải màu in chuẩn công nghiệp (FOGRA, G7, GRACol, IDEAlliance, ISO 12647-2). Khi người dùng thực hiện thao tác quét trượt (Scanning), phần mềm tự động phân tích từng ô màu CMYK và màu pha.
• Vẽ đường cong bù trừ hạt tram (Dot Gain Compensation Curve): Xuất file dữ liệu bù trừ hạt tram sang hệ thống ghi bản kẽm CTP (Computer to Plate) hoặc phần mềm RIP, giúp tự động chuẩn hóa bản in đạt chuẩn ISO 12647 ngay từ khâu chế bản.
• Xuất báo cáo kiểm định in ấn đạt chuẩn ISO: Tạo lập báo cáo nghiệm thu chất lượng in ấn định dạng PDF/Excel có đầy đủ biểu đồ phân tích xu hướng mật độ, độ lệch màu $\Delta E^*$, sẵn sàng gửi cho khách hàng và đối tác quốc tế.

8. Quy Trình Vận Hành, Hiệu Chuẩn Trắng Đen & Đo Mẫu Chuẩn

Để đảm bảo máy đo mật độ quang phổ luôn hoạt động với độ chính xác cao nhất, thợ in và kỹ thuật viên QC nên thực hiện theo quy trình 4 bước chuẩn sau:

Bước 1: Khởi động máy và thiết lập điều kiện đo

Bật nguồn máy đo. Trên màn hình cảm ứng, chọn điều kiện đo ISO 13655 mong muốn (M0, M1, M2 hoặc M3), chọn tiêu chuẩn mật độ (mặc định ISO Status T cho in offset Châu Á/Mỹ hoặc Status E cho Châu Âu) và chọn nguồn sáng chuẩn (mặc định D50 cho ngành in).

Bước 2: Hiệu chuẩn khoang Đen và tấm chuẩn Trắng (Calibration)

• Chọn biểu tượng Calibration trên màn hình cảm ứng.
• Đặt đầu đo vào khoang chuẩn đen (Black Cavity) và nhấn nút đo để thiết lập điểm zero quang học.
• Lắp đế chuẩn trắng (White Board) vào đầu đo và nhấn nút đo. Máy tự động đọc và nhận diện thông số tấm chuẩn trắng. Màn hình thông báo “Calibration Success”.

Bước 3: Đo Zero trên giấy trắng (Paper White Calibration)

Trước khi đo mực in, đặt máy lên vùng giấy trắng chưa in của chính tờ in đó và bấm đo để máy thiết lập giá trị chuẩn mật độ giấy (Paper White Zero). Bước này giúp triệt tiêu hoàn toàn ảnh hưởng của màu nền giấy đến giá trị mật độ mực in.

Bước 4: Tiến hành đo điểm hoặc đo quét dải màu

• Đo điểm đơn lẻ (Single Spot): Đặt đầu đo vào ô màu cần kiểm tra (ví dụ ô 100% Solid Cyan hoặc ô 50% Tram Magenta), nhấn nút đo bên hông. Máy hiển thị tức thì giá trị mật độ $D$, tỷ lệ tram $\%$ và tọa độ Lab.
• Đo quét liên tục (Scanning Mode): Chọn chế độ Scan, trượt nhẹ đầu máy dọc theo dải kiểm soát màu từ đầu đến cuối trang in. Toàn bộ thông số của các ô màu sẽ được nạp vào máy và hiển thị thành biểu đồ trực quan.

9. So Sánh Spectrodensitometer Với Densitometer Truyền Thống

Bảng phân tích chuyên sâu dưới đây làm nổi bật lý do vì sao các nhà in hiện đại đang chuyển đổi toàn diện sang máy đo mật độ quang phổ:
