Trạm đo lực kéo nén điện tử tự động Werka 9214-0010N (Tải 10N / Kèm Giá thử Motorized đứng VT01 – ngang HT01 / Máy in không dây)

Máy đo lực kéo nén điện tử Werka 9214-0010N (Digital Force Gauge 10N) khi được tích hợp đồng bộ vào hệ sinh thái Giá thử nghiệm kéo nén tự động Motorized (Dạng đứng WP-9214-VT01 / Dạng ngang WP-9214-HT01), giá thử tay quay cơ học WP-9214-P02 và Máy in nhiệt mini không dây WP-9214-P01 tạo nên một trạm kiểm chuẩn cơ tính lực học tự động hóa toàn diện, xác lập chuẩn mực đo lường cấp phòng Lab hàng đầu thế giới.

Được nghiên cứu và phát triển bởi tập đoàn thiết bị đo lường uy tín Werka Đức và phân phối chính thức qua Werka Việt Nam, hệ giải pháp máy đo lực kéo nén điện tử Werka 9214-0010N giải quyết triệt để sự phụ thuộc vào tay người nhờ khả năng kiểm soát tốc độ kéo nén không đổi 0.5 – 12 mm/s, hành trình trượt dài 220 mm với độ phân giải dịch chuyển 0.1 mm, chế độ chạy tự động tuần hoàn Auto Cycle, tương tác tín hiệu ngắt lực Set point thông minh qua cổng RS232 và xuất báo cáo đồ thị Lực – Biến dạng trực tiếp lên máy tính PC.

1. Nỗi đau tốc độ kéo nén: Vì sao kéo tay thủ công không đạt chuẩn ASTM & ISO?

Trong các phép thử cơ tính vật liệu như độ bền bóc tách màng keo dán (Peel Test), độ bền kéo đứt màng nhựa mỏng (Tensile Test), độ biến dạng của cao su đàn hồi hay lực nhấn phím bấm điện tử, tốc độ tác dụng lực (Strain Rate) là biến số then chốt quyết định kết quả đo:

• Vật liệu polyme và chất dẻo cực kỳ nhạy cảm với tốc độ kéo: Nếu kéo với tốc độ nhanh ($12\text{ mm/s}$), vật liệu có xu hướng giòn hơn và lực kháng đứt cao hơn. Nếu kéo chậm ($0.5\text{ mm/s}$), vật liệu dão dẻo và lực ghi nhận thấp hơn đáng kể.
• Kéo tay thủ công không thể kiểm soát vận tốc: Tay người kéo lúc nhanh lúc chậm, lúc dừng lại làm đồ thị lực bị gãy khúc, không đáp ứng được các tiêu chuẩn kiểm định quốc tế khắt khe như ASTM D882, ASTM D638, ISO 527, FINAT FTM 1.
• Thử nghiệm độ mỏi lặp lại (Fatigue / Life Cycle Test): Để kiểm tra độ bền nhấn nhả của một công tắc phím bấm 10.000 lần, con người không thể đứng ấn tay liên tục suốt nhiều ngày.

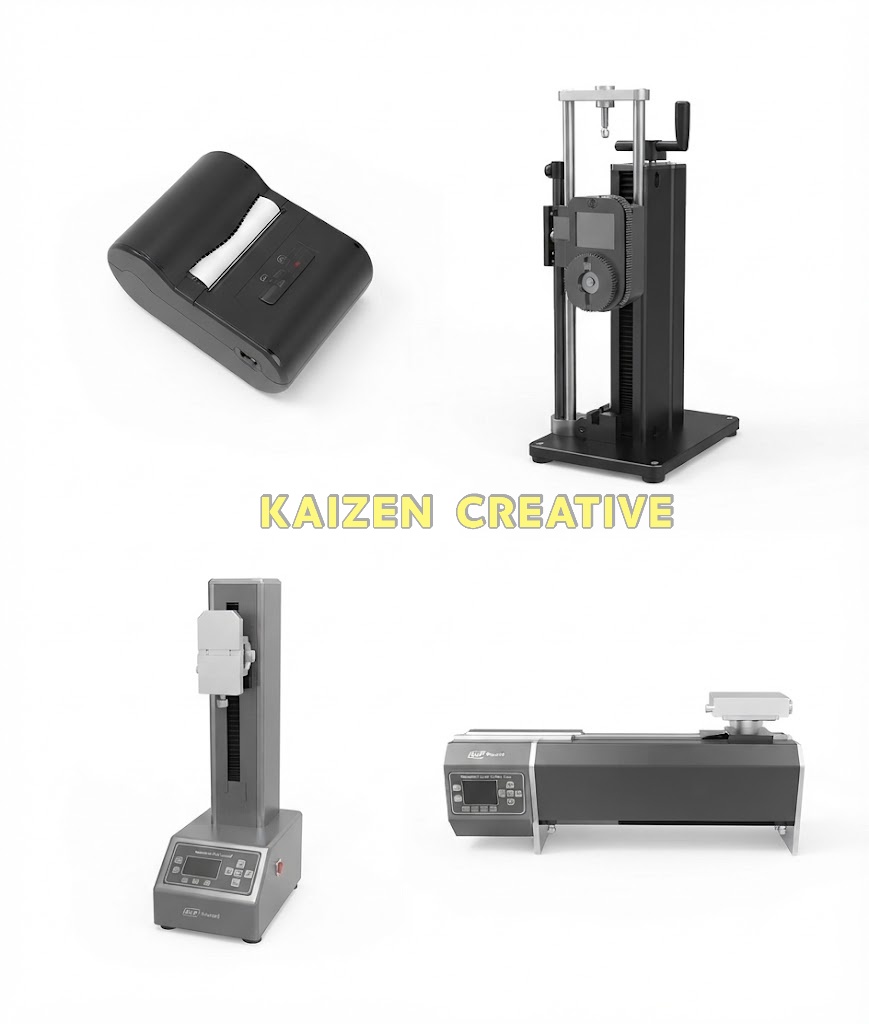

2. Tổng quan trạm kiểm chuẩn lực kéo nén tự động hóa Werka 9214-0010N

Hệ sinh thái đo lực của Werka cung cấp giải pháp đồng bộ đa cấu hình phù hợp với mọi quy mô phòng thí nghiệm và dây chuyền sản xuất:

1. Thiết bị đo lực chính Werka 9214-0010N: Cảm biến Loadcell siêu nhạy dải đo $10\text{ N}$ ($1\text{ kgf}$), độ phân giải $0.01\text{ N}$, lấy mẫu $1.000\text{ Hz}$, vỏ kim loại chống nhiễu đầm chắc $450\text{ g}$.
2. Giá thử Motorized dạng đứng WP-9214-VT01 (Vertical Type): Tải trọng $50\text{ kg}$ ($500\text{ N}$), hành trình $220\text{ mm}$, chuyên dùng cho thử kéo đứt sợi, bóc tách màng mỏng, nén lò xo và đo phím bấm từ trên xuống.
3. Giá thử Motorized dạng ngang WP-9214-HT01 (Horizontal Type): Tải trọng $50\text{ kg}$ ($500\text{ N}$), bố trí dạng nằm ngang, lý tưởng cho thử nghiệm độ ma sát trượt (Coefficient of Friction – COF), kéo dãn băng dính dài, kéo cáp điện tử mà không bị ảnh hưởng bởi trọng lực rơi tự do.
4. Giá thử cơ học tay quay WP-9214-P02: Tải trọng cực đại $125\text{ kg}$ ($1200\text{ N}$), bước tiến vi chỉnh $3\text{ mm/vòng}$.
5. Máy in nhiệt mini không dây WP-9214-P01: Kết nối sóng $2.4\text{GHz}$ & RS232, pin sạc $1500\text{mAh}$, in phiếu kết quả tại chỗ.

3. Bảng thông số kỹ thuật chi tiết máy đo lực và hệ thống giá thử phụ kiện

Dưới đây là bảng thông số kỹ thuật xuất xưởng chính thức của toàn bộ hệ sinh thái đo lực Werka:

4. Đột phá công nghệ của Giá thử Motorized dạng đứng WP-9214-VT01 và dạng ngang WP-9214-HT01

Bộ đôi giá thử nghiệm dẫn động bằng động cơ điện WP-9214-VT01 và WP-9214-HT01 là đỉnh cao tự động hóa của hãng Werka:

• Động cơ bước điều khiển kỹ thuật số: Giữ tốc độ trượt ổn định tuyệt đối trong dải $0.5 – 12\text{ mm/s}$ bất kể tải trọng biến thiên, loại bỏ 100% hiện tượng giật cục.
• Màn hình ma trận LCD có đèn nền: Hiển thị trực tiếp tọa độ hành trình di chuyển thực tế (phân giải $0.1\text{ mm}$), tốc độ cài đặt và trạng thái vận hành.
• Đa chế độ hoạt động thông minh:
  • Manual Mode: Nhấn giữ nút để nâng/hạ hoặc tịnh tiến đầu đo từng nấc ngắn phục vụ gá đặt mẫu.
  • Auto Cycle Mode: Tự động chạy tuần hoàn kéo – nén theo số chu kỳ cài đặt trước, phục vụ kiểm tra độ bền mỏi lặp lại.
  • Demo for Teaching: Chế độ trình diễn phục vụ công tác giảng dạy, đào tạo trong viện nghiên cứu và trường đại học.
• Hệ thống bảo vệ an toàn 3 lớp: Tích hợp công tắc hành trình giới hạn cơ học (Limit switch), cơ chế ngắt dòng khi kẹt động cơ (Locked rotor protection) và ngắt tự động theo điểm đặt lực (Set point protection).

5. Cơ chế tương tác Set Point qua RS232: Tự động đảo chiều và dừng máy khi đạt lực cài đặt

Điểm giá trị nhất khi kết hợp máy đo lực kéo nén điện tử Werka 9214-0010N với giá thử Motorized VT01/HT01 là tính năng giao tiếp liên hoàn qua cổng cáp RS232:

Người dùng có thể cài đặt lực ngắt bảo vệ trên máy đo lực (ví dụ: $8.5\text{ N}$). Khi giá thử tự động kéo nén mẫu đạt đến đúng ngưỡng $8.5\text{ N}$ (hoặc khi mẫu thử bị đứt gãy đột ngột), máy đo lực sẽ ngay lập tức phát tín hiệu điện tử qua cổng RS232 truyền về giá thử. Giá thử sẽ TỰ ĐỘNG DỪNG LẠI HOẶC TỰ ĐỘNG ĐẢO CHIỀU quay về vị trí ban đầu, bảo vệ an toàn tuyệt đối cho cảm biến Loadcell và mẫu thử nghiệm.

Khách hàng có thể tham khảo thêm nhiều thiết bị đo kiểm lực cơ học và kiểm chuẩn độ cứng khác tại chuyên mục thiết bị đo lường Werka.

6. Lựa chọn kinh tế với Giá thử tay quay WP-9214-P02 và Máy in nhiệt không dây WP-9214-P01

Đối với các cơ sở gia công vừa và nhỏ, lựa chọn Giá thử tay quay WP-9214-P02 kết hợp Máy in nhiệt không dây WP-9214-P01 mang lại giải pháp kinh tế tối ưu:

• Giá thử cơ học WP-9214-P02 nặng 7kg, chịu tải tới 1200N, bước tiến 3mm/vòng giúp kiểm soát lực nén thủ công vô cùng êm ái và chính xác.
• Máy in nhiệt mini WP-9214-P01 nhận tín hiệu qua sóng 2.4GHz không dây, in phiếu kết quả đo lường (Max, Min, Ave, Thời gian) chỉ trong vòng 2 giây mà không cần cắm dây cáp vướng víu.

7. Hướng dẫn quy trình 5 bước cài đặt phép đo tự động Auto Cycle trên phần mềm PC

Quy trình thực hiện phép thử kéo nén tự động trên trạm kiểm chuẩn Werka diễn ra theo 5 bước chuẩn hóa:

1. Gá lắp thiết bị và kết nối cáp: Lắp máy đo lực 9214-0010N lên giá thử Motorized (VT01 hoặc HT01). Cắm cáp RS232 liên kết giữa máy đo và giá thử; cắm cáp USB nối từ giá thử sang máy tính PC.
2. Cài đặt tốc độ và hành trình thử nghiệm: Trên bảng điều khiển của giá thử, cài đặt tốc độ kéo nén (ví dụ: $5.0\text{ mm/s}$ theo chuẩn ASTM D882) và thiết lập vị trí giới hạn trên/dưới.
3. Gá phôi mẫu vào ngàm kẹp: Kẹp hai đầu mẫu màng bao bì hoặc lò xo vào ngàm kẹp chuyên dụng. Nhấn phím ZERO trên máy đo lực để triệt tiêu tải trọng gá kẹp.
4. Khởi động chu trình tự động Auto Cycle: Nhấn nút AUTO trên giá thử; động cơ sẽ tự động kéo mẫu với vận tốc chuẩn $5.0\text{ mm/s}$. Phần mềm PC sẽ tự động vẽ đồ thị Lực – Độ dịch chuyển (Force vs Displacement) theo thời gian thực.
5. Ghi nhận điểm đứt và xuất báo cáo: Khi mẫu bị kéo đứt, giá thử tự động dừng lại. Máy đo lực khóa giá trị lực đỉnh cực đại (Peak Force). Bấm lệnh in ra máy in không dây WP-9214-P01 hoặc xuất file Excel báo cáo kiểm tra.

8. Ứng dụng thực chiến: Thử màng bóc tách, phím bấm, lò xo đàn hồi và độ bền kéo đứt

Trạm đo lực tự động Werka là tiêu chuẩn kiểm định không thể thiếu trong nhiều ngành sản xuất mũi nhọn:

• Thử Nghiệm Độ Bóc Tách Màng Keo & Bao Bì (Peel Test $90^\circ / 180^\circ$): Giá thử ngang HT01 kết hợp máy đo 9214-0010N duy trì tốc độ kéo $5\text{ mm/s}$ chuẩn xác để đo lực bóc băng dính 3M, màng nhôm seal hộp thực phẩm.
• Kiểm Tra Độ Bền Mỏi Phím Bấm Điện Tử (Keypad Fatigue Test): Chế độ Auto Cycle trên giá thử đứng VT01 tự động nhấn nhả công tắc switch 5.000 lần liên tục để đánh giá tuổi thọ cơ học.
• Đo Độ Đàn Hồi Lò Xo Vi Mô: Kiểm tra hằng số đàn hồi $k$ của lò xo van xả áp suất vi mô trong dải $1\text{ N} – 10\text{ N}$.
• Kiểm Tra Độ Bứt Đứt Dây Điện & Chỉ May: Xác định chính xác lực kéo đứt của mối hàn vi mạch điện tử và chỉ may chịu lực. Quý khách có thể xem thêm máy đo lực dải 5N tại danh mục máy đo lực kéo nén điện tử Werka 9214-0005P.

9. Kinh nghiệm bảo trì trục dẫn hướng Motorized, hiệu chuẩn lực định kỳ và an toàn vận hành

Kinh nghiệm duy trì độ ổn định cho toàn hệ thống:

• Kiểm chuẩn cảm biến Loadcell định kỳ: Sử dụng quả cân chuẩn F1 treo tĩnh để kiểm tra độ trôi số của máy đo lực 9214-0010N mỗi tháng.
• Quản lý pin sạc máy in WP-9214-P01: Sạc đầy pin khi không sử dụng trong thời gian dài để chống chai cell pin 1500mAh.
• Không vượt quá tải trọng 500N của giá thử: Giá thử Motorized có tải trọng giới hạn 500N, tuyệt đối không gá lắp máy đo lực tải trọng trên 500N vào giá thử VT01/HT01.

10. Câu hỏi thường gặp (FAQ) về hệ thống đo lực Werka 9214-0010N

Đầu tư ngay hôm nay vào trọn bộ máy đo lực kéo nén điện tử Werka 9214-0010N kết hợp Giá thử Motorized WP-9214-VT01/HT01 & Máy in không dây WP-9214-P01 – Đỉnh cao tự động hóa kiểm chuẩn lực cơ học, giải pháp hoàn mỹ nâng tầm chất lượng và uy tín thương hiệu cho mọi phòng Lab hiện đại!
