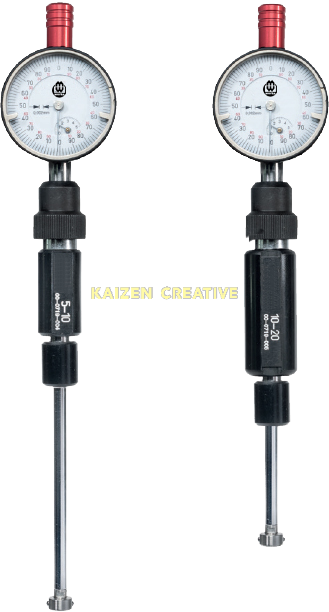

Thước đo lỗ nhỏ chỉ thị kim châu Âu Werka 4115-010-SD01 (5-10mm/0.01mm)

Trong gia công cơ khí chính xác chế tạo đồ gá nhỏ hoặc phục hồi động cơ, việc đo kiểm đường kính trong của các lỗ siêu nhỏ dưới $10\text{mm}$ luôn là thử thách cực kỳ khó khăn. Các chi tiết như ống dẫn hướng xupap (valve guide), vòi phun dầu đầu nén khí yêu cầu độ tròn hoàn hảo với dung sai chỉ vài phần nghìn milimet.

Để giải quyết bài toán đo lỗ siêu hẹp một cách chính xác mà không làm trầy xước bề mặt phôi tinh xảo, dòng sản phẩm **đồng hồ đo lỗ nhỏ Werka 4115-010-SD01** xuất xứ Châu Âu là giải pháp tối ưu. Dưới đây là bài phân tích chuyên sâu về cơ cấu rút chấu đo chủ động bằng tay và cách đo quét tìm sai lệch hình học lòng ống nhỏ ngoài đời thực.

Thách thức kỹ thuật khi đo kiểm đường kính lỗ trong kích thước siêu nhỏ

Đo đường kính lỗ từ 50mm trở lên khá dễ dàng bằng các loại panme đo trong dạng thanh hoặc đồng hồ đo lỗ lớn.

Tuy nhiên, khi đường kính lỗ thu hẹp xuống dưới 10mm, không gian chật hẹp ngăn cản mọi cơ cấu càng kẹp lớn luồn lách vào trong.

Nếu dùng ngàm đo trong của thước cặp cơ, phần mũi đe mỏng rất dễ bị uốn vênh nghiêng nhẹ dưới áp lực bóp tay.

Hơn nữa, mũi đe dẹt của thước cặp không thể chạm vào đúng điểm đối xứng để kiểm soát độ méo ô-van của lỗ.

Chỉ cần đường kính ống dẫn hướng xupap bị lệch 0.01mm, nhớt động cơ sẽ rò rỉ qua khe hở gây hao dầu, khói xanh lam.

Vì vậy, việc dùng một dụng cụ đo tiếp xúc ngược có tích hợp đồng hồ so nhạy bén là yêu cầu bắt buộc của xưởng gia công tinh.

Cây thước **đồng hồ đo lỗ nhỏ Werka 4115-010-SD01** được chế tạo đặc biệt để giải quyết triệt để bài toán khó khăn này.

Đầu tư **đồng hồ đo lỗ nhỏ Werka 4115-010-SD01** giúp thợ mài lỗ kiểm soát chặt chẽ dung sai lắp ghép trục cốt nhỏ.

Sự tin cậy của **đồng hồ đo lỗ nhỏ Werka 4115-010-SD01** bảo đảm cho mọi chi tiết máy lắp ráp trơn tru, bền bỉ.

Cơ cấu rút đầu đo bằng tay chủ động bảo vệ an toàn bề mặt phôi

Hầu hết các thước đo lỗ nhỏ dùng chốt lò xo đẩy tự do hướng ra ngoài để tỳ sát vào thành lỗ khi đưa thước vào.

Tuy nhiên, lực đẩy thô của lò xo khi anh em miết mạnh đầu đo qua miệng lỗ sắc rất dễ gây trầy xước xước lòng ống phôi tinh.

Werka đã giải quyết triệt để nguy cơ này bằng cơ cấu rút đầu đo chủ động bằng tay (Manual recall of the mechanism).

Phần đuôi bọc nhựa phía sau đồng hồ tích hợp một nút rút lò xo kéo nhẹ chốt đo thu nhỏ đường kính lại.

Anh em thợ chỉ cần bóp giữ nút để thu gọn chốt đo, đưa thước vào lòng lỗ hẹp một cách nhẹ nhàng dễ dàng.

Khi đầu đo đã nằm đúng vị trí đo sâu bên trong lỗ, anh em nhả nhẹ nút bấm để chấu đo bung mở tiếp xúc êm ái.

Cơ chế thông minh này giúp bảo vệ an toàn tuyệt đối cho bề mặt mạ mài tinh bóng loáng của các ống dẫn hướng xupap.

Chi tiết cơ học tinh tế này trên **đồng hồ đo lỗ nhỏ Werka 4115-010-SD01** được anh em thợ mài tinh phong tặng điểm 10 chất lượng.

Nguyên lý đo 2 điểm đối xứng quét biên dạng méo ô-van của lỗ

Các lỗ nhỏ sau gia công khoan khoét mài thường gặp lỗi khuyết tật hình học phổ biến là bị ô-van (ovalization).

Thước đo lỗ 3 chấu tuy định tâm tốt nhưng lực đẩy 3 hướng đồng đều sẽ che giấu hoàn toàn lỗi méo ô-van này.

Thước **đồng hồ đo lỗ nhỏ Werka 4115-010-SD01** áp dụng nguyên lý tiếp xúc 2 điểm đối xứng hướng kính đi qua tâm lỗ.

Một chốt đo động nhạy cảm tỳ vào thành và một chốt tĩnh đối diện định vị đường kính lớn nhất của vòng tròn nội tiếp.

Anh em đưa thước vào lỗ sâu 70mm, xoay nhẹ thân thước theo các góc khác nhau dọc theo chu vi của thành ống tròn.

Dao động xoay qua lại của kim chỉ thị trên đồng hồ so sẽ chỉ ra sai lệch đường kính ở các phương đo góc khác nhau.

Sự chênh lệch giữa trị số đo lớn nhất và nhỏ nhất chính là độ méo ô-van thực tế của lỗ nhỏ cần kiểm tra.

Phép đo quét 2 điểm này giúp anh em thợ dễ dàng căn chỉnh đá mài để sửa chữa biên dạng lỗ tròn đạt độ tròn tuyệt đối.

Cơ cấu buồng cách nhiệt tay cầm triệt tiêu sai số giãn nở nhiệt

Sai số giãn nở nhiệt của vật liệu kim loại là kẻ thù giấu mặt gây sai số âm cho các phép đo cấp độ micromet.

Thân thước đo lỗ bằng đồng thau hoặc thép không gỉ rất nhạy cảm với nhiệt độ môi trường và nhiệt độ từ tay thợ truyền sang.

Khi anh em cầm giữ thước đo trong thời gian dài, nhiệt độ bàn tay khoảng $37^\circ\text{C}$ sẽ truyền dọc làm nở dài thân thước.

Werka đã trang bị cơ cấu tay cầm bọc buồng cách nhiệt thông minh (Handle with insulation chamber) cho thước.

Buồng không khí cách nhiệt bên trong lớp vỏ nhựa ABS ngăn chặn hoàn toàn sự truyền nhiệt từ tay thợ vào thân kim loại.

Thân thước luôn duy trì nhiệt độ ổn định bằng nhiệt độ phòng QC, triệt tiêu hoàn toàn sai số giãn nở nhiệt ảo.

Chi tiết thiết kế tinh tế này trên **đồng hồ đo lỗ nhỏ Werka 4115-010-SD01** giúp nâng tầm độ tin cậy phép đo lên tối đa.

Nguồn gốc xuất xứ Châu Âu và độ lặp lại phép đo micromet

Đo lỗ nhỏ yêu cầu độ tin cậy kết quả đo cực kỳ cao vì phôi lốc máy sau khi doa mài rất khó sửa chữa nếu bị hỏng.

Thước **đồng hồ đo lỗ nhỏ Werka 4115-010-SD01** được sản xuất và nhập khẩu nguyên chiếc từ Châu Âu (Made in Europe).

Quy trình chế tạo đạt cấp chính xác lường tối đa, mang lại độ lặp lại phép đo (Repeatability) ấn tượng chỉ $0.002\text{mm}$.

Đo độ lặp lại $2\text{ }\mu\text{m}$ đảm bảo khi anh em đo lặp lại cùng một vị trí 10 lần, kết quả thu được hoàn toàn đồng nhất.

Phiếu kiểm nghiệm chất lượng đi kèm ghi rõ sai số của đầu đo kiểm định của hãng giúp anh em tự tin bù trừ dung sai.

Xuất xứ Châu Âu của **đồng hồ đo lỗ nhỏ Werka 4115-010-SD01** là tấm thẻ bảo hành uy tín nhất cho năng lực lường của xưởng máy.

Thông số kỹ thuật đồng hồ đo lỗ nhỏ Werka 4115-010-SD01

Dưới đây là bảng thông số kỹ thuật chi tiết của dòng thước đo lỗ nhỏ chỉ thị kim đầu carbide hãng Werka:

Model **đồng hồ đo lỗ nhỏ Werka 4115-010-SD01** sở hữu dải đo hữu dụng 5-10mm, chiều sâu đo hữu dụng tịnh tiến đạt 70mm.

Độ chia kim hiển thị rõ ràng $0.01\text{mm}$ giúp thợ tiện doa mài lòng xy lanh dễ dàng theo dõi dao động của kim đồng hồ so.

Thước được đóng gói cẩn thiện trong hộp gỗ (Wooden box) lót nhung êm ái chống sốc tuyệt đối khi di chuyển ngoài công trình.

Việc trang bị cây thước **đồng hồ đo lỗ nhỏ Werka 4115-010-SD01** giúp xưởng tối ưu hóa chất lượng doa đầu lòng xilanh nhỏ.

Quy trình 5 bước hiệu chuẩn điểm Không và đo lỗ nhỏ chuẩn xác

Để kết quả đo đạt độ tin cậy cao nhất, anh em cần tuân thủ nghiêm ngặt quy trình kỹ thuật sau:

Bước 1: Làm sạch đầu chốt đo: Dùng vải sạch lau sạch cặn bụi mạt sắt bám dính trên chốt đo tĩnh và chốt đo động.

Bước 2: Chuẩn bị dưỡng đo chuẩn: Dùng một vòng chuẩn tiêu chuẩn phi 10mm (Setting ring) đã được hiệu chuẩn chính xác.

Bước 3: Hiệu chỉnh điểm không: Đưa thước vào lòng vòng chuẩn, xoay mặt kính ngoài của đồng hồ so về vạch số 0.

Bước 4: Luồn thước vào lỗ nhỏ: Bóp giữ núm rút đầu đo ở đuôi thước, luồn đầu đo nhẹ nhàng vào lòng lỗ phôi sâu 70mm.

Bước 5: Thả nút và đọc số: Nhả tay khỏi nút rút đầu đo để chấu bung tỳ vào thành lỗ, lắc nhẹ thân thước để đọc kim dao động.

Chuyển đổi thông số kỹ thuật thành lợi ích thực tế cho người dùng

Sự kết hợp giữa các đặc tính ưu việt này giúp **đồng hồ đo lỗ nhỏ Werka 4115-010-SD01** vượt trội hoàn toàn các phương pháp đo thủ công.

Đầu tư **đồng hồ đo lỗ nhỏ Werka 4115-010-SD01** là bước đi chiến lược nâng cấp chất lượng công cụ cho nhà xưởng.

Ứng dụng thực tế ngoài xưởng gia công tinh và phòng Lab QC

Thiết bị **đồng hồ đo lỗ nhỏ Werka 4115-010-SD01** là dụng cụ đo lường cốt lõi chuyên dùng cho các tác vụ:

Đo kiểm soát độ côn và ô-van của lòng ống dẫn hướng xupap động cơ xe máy, động cơ ô tô du lịch.

Đo đạc kiểm tra đường kính trong của các đầu kim phun nhiên liệu, béc phun dầu cao áp sau mài khôn.

Nghiệm thu kích thước đường kính trong của các lỗ dẫn hướng chốt định vị khuôn ép nhựa chính xác cao.

Để hoàn thiện bộ công cụ đo lường chất lượng, việc kết hợp thước đo lỗ chỉ thị kim với các dòng thước panme đo ngoài tiêu chuẩn khác là giải pháp tối ưu cho phòng QC.

Sự tin cậy của **đồng hồ đo lỗ nhỏ Werka 4115-010-SD01** giúp xưởng khẳng định uy tín chất lượng gia công chính xác tuyệt đối.

Sản phẩm phù hợp với những ai?

Thiết bị đo lỗ Werka 4115-010-SD01 là sự đầu tư khôn ngoan cho các nhóm khách hàng chuyên nghiệp:

Thợ tiện phay bào cơ khí, thợ mài lỗ cốt trục nhỏ cần thước đo quét nhanh chính xác không trầy phôi.

Nhân viên kiểm soát chất lượng KCS/QC của các nhà máy sản xuất chi tiết máy, vòi phun nhiên liệu công nghiệp.

Kỹ sư bảo trì thiết bị tại các xưởng sửa chữa cơ điện lạnh, máy nén khí cần bộ đo vạn năng đo lỗ nhỏ.

Sở hữu **đồng hồ đo lỗ nhỏ Werka 4115-010-SD01** chính hãng nâng tầm vị thế công cụ kỹ thuật uy tín cho xưởng của anh em.

Chủ xưởng muốn nâng cao năng lực đo lường nên trang bị **đồng hồ đo lỗ nhỏ Werka 4115-010-SD01** cho tổ QC.

Lưu ý khi sử dụng và cách bảo quản thước để duy trì độ chính xác

Cơ cấu đòn bẩy tịnh tiến lực nén đòi hỏi người dùng lưu ý các quy tắc sử dụng và bảo dưỡng cơ bản:

Tránh làm rơi rớt hoặc tác động lực va đập mạnh trực tiếp vào đầu đo chốt động hoặc đồng hồ so chỉ thị kim của thước.

Trước khi thực hiện phép đo, dùng giấy lau sạch bụi phôi và dầu làm mát bám trên đầu tiếp xúc của thước.

Không dùng tay trần cầm nắm trực tiếp vào phần thanh kim loại đo dài của thước **đồng hồ đo lỗ nhỏ Werka 4115-010-SD01**.

Nhiệt lượng tay truyền sang sẽ làm nở dài thanh thước gây sai số đo ảo từ 2-3 micromet rất nguy hiểm.

Cất giữ hệ thống thước đo cùng phụ kiện ngăn nắp trong hộp gỗ lót nhung đi kèm của hãng Werka.

Định kỳ lau chùi bảo dưỡng thước bằng dầu khoáng bảo vệ chuyên dụng để tránh rỉ sét ren mối nối chốt đo.

Các câu hỏi thường gặp khi sử dụng đồng hồ đo lỗ nhỏ Werka 4115-010-SD01

Kết luận

Thước **đồng hồ đo lỗ nhỏ Werka 4115-010-SD01** dải đo 5-10mm chỉ thị kim cơ học là dụng cụ đo lòng xy lanh chính xác, bền bỉ và chuyên nghiệp hàng đầu cho phân xưởng tiện mài doa xilanh động cơ và phòng QC nhà máy. Sự kết cấu đầu đo rút chủ động thông minh, tay cầm bọc buồng cách nhiệt triệt tiêu sai số giãn nở, độ lặp lại phép đo $0.002\text{mm}$ siêu mịn cùng nguồn gốc xuất xứ Châu Âu uy tín giúp người thợ đo quét tìm khuyết tật lòng ống nhỏ nhanh chóng, loại bỏ hoàn toàn các sai số hình học ảo và đảm bảo chất lượng phục hồi động cơ luôn đạt độ tin cậy cơ học kịch trần.

Hãy trang bị thước **đồng hồ đo lỗ nhỏ Werka 4115-010-SD01** chính hãng để nâng tầm kiểm soát chất lượng sản xuất và tối ưu năng lực gia công cho doanh nghiệp của bạn.

Quý khách hàng có thể tham khảo thêm tài liệu hướng dẫn kỹ thuật chính thức và catalog chi tiết của thiết bị tại website chính thức của hãng Werka để được tư vấn các giải pháp đo lường chuyên sâu nhất.
