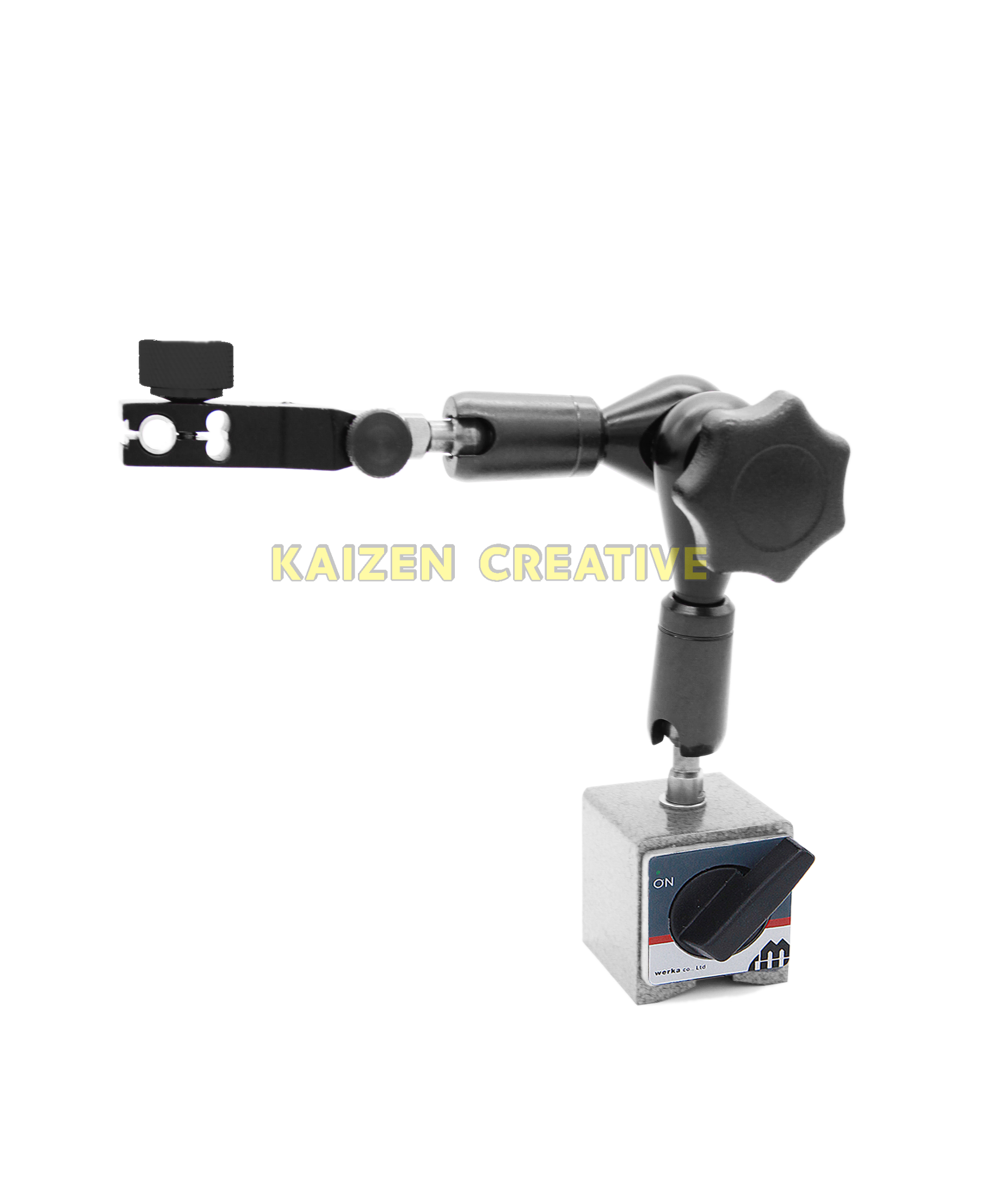

Chân đế từ thủy lực siêu nhỏ gọn Mini Universal lực hút 30kg đế 35x30x35mm Werka 7130-30

Trong các ngành gia công cơ khí chính xác vi mô, chế tạo linh kiện đồng hồ, thiết bị y tế tinh xảo hoặc vận hành máy tiện đùn tự động kiểu Thụy Sĩ (Swiss-type CNC), không gian làm việc xung quanh đầu gá dao và phôi kẹp vô cùng chật hẹp. Việc sử dụng các dòng chân đế từ tiêu chuẩn có kích thước khối đế lớn (từ 60mm trở lên) hoàn toàn bất khả thi vì không có đủ diện tích mặt phẳng để đặt chân đế, hoặc khi gá vào thì thân cần cồng kềnh sẽ bị va quẹt trực tiếp vào đài dao và vòi tưới nguội.

Để giải quyết triệt để bài toán gá đặt trong không gian siêu chật hẹp, tối ưu hóa kích thước khối đế siêu nhỏ chỉ 35x30x35mm kết hợp cánh tay thủy lực mini khóa 1 chạm 3D và lực hút nam châm 30kg (300N), dòng sản phẩm **chân đế từ đồng hồ so Werka 7130-30** (Mini Universal Magnetic Stand) là giải pháp gá kẹp kỹ thuật số 1. Dưới đây là bài chia sẻ kỹ thuật toàn diện về kích thước khối đế siêu mini, khả năng luồn lách 3D không góc chết, cụm tinh chỉnh vi mô êm ái và quy trình vận hành bảo quản chuẩn lường.

Sở hữu **chân đế từ đồng hồ so Werka 7130-30** chính hãng của Đức mang lại sự nhỏ gọn, linh hoạt và độ chuẩn xác cơ học tối thượng cho mọi nguyên công đo kiểm vi mô, giúp người thợ dễ dàng tiếp cận những góc đo hiểm hóc nhất mà không lo vướng víu.

Nỗi đau không gian siêu hẹp: Sự bất lực của chân đế từ tiêu chuẩn trên máy tiện Swiss và hốc nhỏ

Khi người thợ cơ khí phải đo kiểm độ đảo của cốt trục tí hon trên máy tiện đùn tự động Swiss CNC hoặc rà độ phẳng rãnh then vi mô.

Khoảng trống kim loại để có thể gá đặt chân đế từ chỉ có diện tích vỏn vẹn khoảng vài centimet vuông.

Nếu người thợ sử dụng các dòng chân đế từ tiêu chuẩn có khối đế to lớn (từ 58x50mm trở lên).

Khối đế sẽ bị nhô ra ngoài, không thể đặt vừa vặn lên gờ máy, hoặc khi bật từ tính thì đế bị kênh nghiêng không bám dính chắc chắn.

Cánh tay gá tiêu chuẩn quá dài và to lớn sẽ làm vướng cấn vào hệ thống đầu kẹp dao chằng chịt trong buồng máy tiện đùn.

Nhiều người thợ phải tự chế các thanh kẹp thủ công hoặc giữ đồng hồ so bằng tay, khiến kim bị rung rinh và kết quả đo hoàn toàn không có giá trị.

Mặt khác, việc dùng mỏ kẹp của thước cặp cơ khí cũng không thể nào luồn sâu để đo so sánh độ đảo trong các không gian tí hon này.

Chính sự bế tắc về không gian gá đặt này đòi hỏi giải pháp chân đế từ thủy lực siêu nhỏ gọn Mini từ **chân đế từ đồng hồ so Werka 7130-30**.

Sử dụng **chân đế từ đồng hồ so Werka 7130-30** giúp người thợ đặt vừa vặn chân đế vào mọi vị trí hẹp nhất.

Trang bị **chân đế từ đồng hồ so Werka 7130-30** là bảo chứng cho sự nhỏ gọn và độ chuẩn xác cơ học vi mô số 1.

Khối đế từ siêu nhỏ gọn 35x30x35mm – Đặt lọt thỏm vào các gờ bệ máy chật hẹp nhất

Werka đã tối giản kích thước hình học đến mức hoàn hảo với khối đế nam châm mini chỉ **$35 \times 30 \times 35\text{mm}$ (Dài 35mm, Rộng 30mm, Cao 35mm)**.

Khối đế nằm lọt thỏm gọn gàng trong lòng bàn tay người thợ, nhỏ hơn một nửa so với các khối đế từ tiêu chuẩn.

Cho phép đặt vững chắc lên các bề mặt gờ hẹp, bàn kẹp dao máy tiện Swiss-type hoặc thành vách đồ gá kiểm tra vi mô.

Không hề chiếm dụng không gian làm việc của các cơ cấu truyền động và vòi phun dầu làm mát trong buồng máy.

Trọng lượng siêu nhẹ giúp người thợ dễ dàng mang theo trong túi áo bảo hộ hoặc hộp đồ nghề cá nhân.

Sự tinh gọn về kích thước của khối đế trên **chân đế từ đồng hồ so Werka 7130-30** đem lại sự tiện lợi vô song ngoài hiện trường.

Lực hút nam châm 30kg đáy rãnh chữ V – Bám chặt vững chắc trên phôi nhỏ và ống trụ

Mặc dù sở hữu kích thước siêu mini 35mm, Werka trang bị khối nam châm đất hiếm Neodymium công suất cao với lực hút lên tới **30kg (300N)**.

Lực hút 30kg là quá dư thừa và kiên cố để giữ vững các dòng đồng hồ so cơ khí, đồng hồ so điện tử và chân gập mini.

Đáy đế được phay rãnh lăng trụ chữ V (Prismatic V-groove base) đạt độ chính xác cao.

Cho phép đế từ hít chặt vững chắc trên cả bàn phẳng và trên các ống trụ thép tròn xoay đường kính nhỏ.

Khóa gạt chuyển mạch ON/OFF nhỏ gọn xoay chuyển nhẹ nhàng, phân cực từ trường dứt khoát.

Khi bật ON, đế hít chặt cứng ngắc vào bề mặt kim loại, triệt tiêu 100% hiện tượng trượt xê dịch khi máy công cụ rung động.

Khi gạt sang OFF, từ tính bị triệt tiêu hoàn toàn, người thợ nhấc đế di chuyển nhẹ nhàng mà không bị mạt sắt bám dính đáy đế.

Sự bám dính kiên cố của lực hút 30kg trên **chân đế từ đồng hồ so Werka 7130-30** đem lại nền tảng đo lường ổn định nhất.

Cánh tay gập thủy lực mini 3D – Luồn lách vào từng khe hẹp vi mô của máy công cụ

Werka 7130-30 sở hữu cánh tay gập thủy lực mini với cấu trúc 3 khớp cầu xoay vạn năng 3D:

Chiều dài cánh tay được thu gọn cân đối, tỷ lệ hoàn hảo với kích thước khối đế mini 35mm.

Cho phép người thợ uốn gập, bẻ cong cánh tay thành các góc hẹp để đưa đầu đo tiếp xúc sâu vào sát đầu kẹp dao tiện đùn.

Toàn bộ thân cần được gia công từ thép hợp kim tôi cứng và xử lý bề mặt bằng công nghệ nhuộm đen oxy hóa cao cấp.

Chống trầy xước, chống lóa mắt dưới ánh đèn phân xưởng và kháng ăn mòn hoàn hảo trước dung dịch dầu tưới nguội.

Triệt tiêu hoàn toàn hiện tượng rung lắc cơ học, đảm bảo đầu đo giữ nguyên vị trí ổn định khi đo.

Sự linh hoạt vi mô của cánh tay trên **chân đế từ đồng hồ so Werka 7130-30** đem lại sự tự do thao tác tuyệt đối trong không gian hẹp.

Cơ chế khóa thủy lực trung tâm 1 chạm – Khóa cứng ngắc 3 khớp cầu chỉ trong 3 giây

Cơ chế khóa thủy lực trung tâm của Werka 7130-30 vận hành theo nguyên lý nén dầu thủy lực truyền động áp suất:

Tại khớp khuỷu trung tâm được tích hợp núm khóa hoa mai nhỏ gọn liên kết với buồng piston thủy lực kín.

Khi người thợ xoay núm hoa mai, áp suất dầu thủy lực cực lớn lập tức truyền đều tới đồng thời cả 3 khớp cầu xoay:

1. Khớp cầu gốc ở đế từ: Khóa cứng hướng xoay và góc nghiêng của chân đế $360^\circ$.

2. Khớp khuỷu giữa thân cần: Khóa cứng góc gập khuỷu tay đòn mini.

3. Khớp cầu ở đầu kẹp đồng hồ: Khóa cứng phương tiếp xúc và góc nhìn mặt số hiển thị.

Chỉ với **một thao tác xoay nhẹ tay (1 chạm)**, toàn bộ cánh tay mini lập tức biến thành một khối cứng vững như đúc nguyên khối.

Tiết kiệm 85% thời gian căn chỉnh gá đặt so với các loại chân đế khóa cơ học dùng nhiều ốc siết rời rạc.

Sự kiên cố của khóa thủy lực trên **chân đế từ đồng hồ so Werka 7130-30** mang lại hiệu suất đo lường vượt bậc ngoài hiện trường.

Cụm tinh chỉnh vi mô Fine Adjustment – Căn chỉnh kim số 0 chuẩn xác từng micromet

Ở đầu mút của cánh tay gá Werka 7130-30 được tích hợp **cụm tinh chỉnh vi mô (Fine Adjustment)** với bước ren siêu nhuyễn.

Sau khi đã khóa cứng cánh tay mini bằng núm hoa mai trung tâm, người thợ xoay nhẹ núm tinh chỉnh ở đầu cần.

Cơ cấu ren vi mô điều chỉnh chuyển dịch góc nghiêng của đồng hồ so với độ phân giải micromet cực kỳ mượt mà.

Đưa kim đồng hồ so về đúng vạch số 0 (Zero-setting) chuẩn xác tuyệt đối chỉ trong vòng 3 giây mà không làm rung lắc hệ thống.

Lò xo đàn hồi bên trong cụm tinh chỉnh giữ chặt vị trí kim ổn định, không bị xê dịch sau khi buông tay.

Sự tiện lợi của núm vi chỉnh trên **chân đế từ đồng hồ so Werka 7130-30** nâng cao đáng kể tốc độ và sự chuẩn xác cho người thợ kiểm mẫu.

Đầu kẹp đa năng – Tương thích cuống phi 8mm và rãnh đuôi én cho đồng hồ chân gập

Đầu kẹp phụ kiện của chân đế Werka 7130-30 được thiết kế đa năng tiêu chuẩn quốc tế:

Kẹp vừa khít cuống gá tiêu chuẩn **phi 8mm (Φ8mm)** của tất cả các dòng đồng hồ so cơ khí và điện tử châu Âu/Đức.

Mặt trước xẻ rãnh ngàm đuôi én (Dovetail slot) chuyên dụng kẹp trực tiếp vào gờ đuôi én của các dòng đồng hồ so chân gập đòn bẩy.

Người thợ thoải mái hoán đổi giữa các loại đồng hồ so khác nhau trong phân xưởng mà không cần mua thêm đầu chuyển đổi phức tạp.

Kết hợp linh hoạt chân đế từ này với các dòng đồng hồ so cơ học hoặc thước panme mang lại giải pháp đo lường đồng bộ.

Tính tương thích vạn năng của **chân đế từ đồng hồ so Werka 7130-30** giúp tối ưu hóa toàn bộ trang thiết bị đo lường sẵn có trong nhà xưởng.

Thông số kỹ thuật chân đế từ đồng hồ so Werka 7130-30

Dưới đây là bảng thông số kỹ thuật chi tiết của dòng chân đế từ thủy lực siêu nhỏ gọn Mini hãng Werka Đức:

Model **chân đế từ đồng hồ so Werka 7130-30** có lực hút 30kg, khối đế siêu nhỏ 35x30x35mm, khóa thủy lực 1 chạm, tinh chỉnh vi mô chính xác cao.

Sản phẩm được đóng gói bảo quản trong hộp carton chuyên dụng, sản xuất theo quy chuẩn chất lượng nghiêm ngặt của thương hiệu Werka Đức.

Trang bị **chân đế từ đồng hồ so Werka 7130-30** giúp xưởng cơ khí xử lý dễ dàng các bài toán gá kẹp đo kiểm trong không gian vi mô và máy tiện Swiss.

Quy trình 5 bước gá lắp và vận hành chân đế từ thủy lực mini đúng chuẩn

Để vận hành chân đế từ thủy lực mini đúng kỹ thuật và an toàn, anh em thực hiện theo 5 bước sau:

Bước 1: Đặt đế từ lên bàn máy: Đặt khối đế mini 35mm lên bề mặt kim loại sạch trong buồng máy, gạt công tắc xoay sang ON để kích hoạt lực hút 30kg khóa chặt đế.

Bước 2: Gắn đồng hồ so vào đầu kẹp: Đưa cuống đồng hồ so vào lỗ kẹp phi 8mm (hoặc rãnh đuôi én), siết nhẹ ốc khóa ngàm.

Bước 3: Uốn định vị cánh tay mini 3D: Nới lỏng núm hoa mai trung tâm, dùng tay uốn gập cánh tay mini đưa đầu đo tiếp xúc vuông góc lên bề mặt phôi trong hốc hẹp.

Bước 4: Khóa cứng thủy lực 1 chạm: Dùng tay siết chặt núm hoa mai trung tâm để áp suất dầu thủy lực khóa cứng đồng thời cả 3 khớp cầu cùng một lúc.

Bước 5: Tinh chỉnh kim số 0 và đo kiểm: Xoay nhẹ núm tinh chỉnh vi mô ở đầu cần để đưa kim đồng hồ về đúng vạch số 0, sau đó tiến hành rà đo dung sai.

Chuyển đổi thông số kỹ thuật thành lợi ích thực tế cho người dùng

Sự kết hợp giữa kích thước siêu mini 35mm và khóa thủy lực 1 chạm giúp **chân đế từ đồng hồ so Werka 7130-30** trở thành chân đế từ tiện lợi nhất cho chi tiết vi mô.

Đầu tư trang bị **chân đế từ đồng hồ so Werka 7130-30** giúp doanh nghiệp nâng cao năng suất và giải quyết triệt để các bài toán đo kiểm góc hẹp.

Độ bền cơ học vượt thời gian của **chân đế từ đồng hồ so Werka 7130-30** mang lại sự an tâm tuyệt đối trong từng ca gia công cơ khí chính xác.

Ứng dụng thực tế ngoài hiện trường máy tiện Swiss CNC và đo linh kiện y tế

Thiết bị **chân đế từ đồng hồ so Werka 7130-30** là dụng cụ chuyên dụng phục vụ cho các tác vụ kỹ thuật đặc thù:

Gá đồng hồ so trong buồng máy tiện đùn tự động Swiss CNC để rà độ đồng tâm và độ đảo của cốt trục vi mô.

Kiểm tra độ phẳng và độ sâu đáy của các hốc khuôn đúc nhỏ, khuôn ép nhựa chính xác và linh kiện quang học.

Gá kẹp đồng hồ so trên bàn map đá granite trong phòng QC/KCS để đo kiểm linh kiện thiết bị y tế tinh xảo.

Sản phẩm được phân phối và bảo hành chính hãng bởi đại diện ủy quyền uy tín Kaizen Creative tại Việt Nam.

Sự đồng hành của **chân đế từ đồng hồ so Werka 7130-30** giúp các kỹ sư cơ khí tự tin giải quyết mọi bài toán gá kẹp đo lường trong không gian vi mô.

Sản phẩm phù hợp với những ai?

Chân đế từ thủy lực mini Werka 7130-30 là sự đầu tư lý tưởng cho các nhóm khách hàng chuyên nghiệp:

Thợ vận hành máy tiện Swiss CNC, máy mài vi mô cần chân đế từ siêu nhỏ gọn để thao tác trong buồng máy chật hẹp.

Kỹ thuật viên phòng QC/KCS, thợ sửa chữa thiết bị y tế, đồng hồ cần công cụ gá kẹp linh hoạt để kiểm tra chi tiết tinh xảo.

Các xưởng cơ khí gia công khuôn mẫu nhỏ, đồ trang sức chính xác muốn chuẩn hóa trang thiết bị đo lường gọn nhẹ.

Sở hữu **chân đế từ đồng hồ so Werka 7130-30** chính hãng nâng cao tính chuyên nghiệp và hiệu quả cho toàn bộ quy trình đo kiểm.

Chủ doanh nghiệp muốn trang bị đồ nghề thủy lực mini chuẩn hóa cho thợ tiện đùn nên lựa chọn chân đế từ Werka 7130-30.

Lưu ý khi sử dụng và cách bảo quản chân đế từ mini để duy trì độ bền

Để đảm bảo hệ thống thủy lực mini luôn duy trì áp lực khóa cứng và độ êm ái, người dùng cần lưu ý các quy tắc cơ bản sau:

Lau sạch bụi mạt sắt và dầu mỡ trên bề mặt kim loại trước khi đặt đế từ để đảm bảo diện tích tiếp xúc hít tối đa.

Luôn gạt khóa về vị trí OFF trước khi nhấc đế từ di chuyển sang vị trí khác để tránh làm trầy xước bàn máy.

Sau mỗi ca làm việc, dùng khăn mềm sạch lau hết dung dịch tưới nguội bám trên cánh tay thủy lực và khối đế từ.

Không dùng kìm hoặc dụng cụ ngoài để siết núm khóa hoa mai, chỉ dùng lực tay vặn vừa đủ chặt là hệ thống thủy lực đã khóa cứng 100%.

Bảo quản chân đế từ trong hộp chuyên dụng khô ráo khi không sử dụng để bảo vệ các gioăng phớt thủy lực bên trong.

Vệ sinh định kỳ **chân đế từ đồng hồ so Werka 7130-30** giúp thiết bị luôn duy trì độ nhạy và độ cứng vững cơ học cao nhất.

Các câu hỏi thường gặp khi sử dụng chân đế từ đồng hồ so Werka 7130-30

Kết luận

**Chân đế từ đồng hồ so Werka 7130-30** thủy lực siêu nhỏ gọn Mini Universal khối đế $35 \times 30 \times 35\text{mm}$ lực hút nam châm 30kg khóa 1 chạm tích hợp tinh chỉnh vi mô là phụ kiện gá kẹp đo lường chuyên biệt, tinh xảo và tiện lợi hàng đầu cho không gian siêu hẹp. Thiết kế mini luồn lách 3D không góc chết giúp người thợ làm chủ mọi góc đo trên máy tiện đùn Swiss CNC và hốc khuôn nhỏ, đảm bảo độ chuẩn xác đến từng micromet.
