Thước Đo Mối Hàn Điện Tử Màn Hình LCD Dải Đo 0-20mm Thép Không Gỉ Werka 283-102

Kiểm định chất lượng mối hàn là công đoạn mang tính sống còn trong các dự án kết cấu thép, đóng tàu, bồn bể áp lực và đường ống dẫn dầu khí. Một sai lệch nhỏ ở chiều cao chân mối hàn hoặc góc vát mép có thể dẫn đến nứt gãy kết cấu dưới áp lực vận hành cao.

Để thay thế các loại thước cơ khí đọc vạch truyền thống dễ gây nhầm lẫn thị giác, thước đo mối hàn điện tử Werka 283-102 (Digital Welding Gauge) đã trở thành trợ thủ đắc lực không thể thiếu của các kỹ sư NDT và giám sát chất lượng hàn quốc tế.

Được trang bị màn hình LCD kỹ thuật số độ phân giải 0.01mm cùng thân thép không gỉ Inox nguyên khối, sản phẩm đến từ Werka Việt Nam mang lại tốc độ đo siêu nhanh và độ chính xác vượt trội. Hãy cùng khám phá chi tiết thiết kế và tính năng chuyên sâu của thiết bị đo mối hàn đỉnh cao này.

1. Thước đo mối hàn điện tử Werka 283-102 là gì?

Dưỡng kiểm tra mối hàn (Welding Gauge) là thiết bị đo cơ khí chuyên dụng dùng để định lượng các thông số hình học của đường hàn sau khi hoàn thiện và góc vát mép phôi trước khi hàn. Dòng sản phẩm thước đo mối hàn điện tử Werka 283-102 được phát triển bởi thương hiệu dụng cụ đo lường Werka đến từ Đức nhằm nâng tầm công tác kiểm định chất lượng hàn lên chuẩn mực kỹ thuật số.

Khác biệt hoàn toàn với các dưỡng kiểm tra cơ khí dạng thang trượt du xích, model 283-102 tích hợp cảm biến điện tử độ nhạy cao cùng màn hình tinh thể lỏng LCD hiển thị số cực lớn và rõ nét.

Thiết bị có dải đo tuyến tính từ 0 đến 20mm với độ đọc siêu mịn đạt 0.01mm (10 micromet) và dung sai kiểm soát chặt chẽ trong mức ±0.03mm. Toàn bộ thân thước được chế tác từ thép không gỉ Inox tôi cứng mài bóng tinh xảo.

Bên cạnh việc đo chiều cao và chiều dày mối hàn, thước đo mối hàn điện tử Werka 283-102 còn tích hợp các cung đo góc định hình sẵn 60°, 70°, 80° và 90°, giúp kỹ thuật viên kiểm tra nhanh góc vát mép rãnh hàn (Bevel Angle) mà không cần đổi sang dụng cụ khác.

2. Vì sao thước cơ truyền thống không còn đáp ứng được tiêu chuẩn hàn hiện đại?

Trong các tiêu chuẩn quốc tế khắt khe như AWS D1.1 (Kết cấu thép kết cấu), ASME Section IX (Nồi hơi & Bình chịu áp lực) hay ISO 5817 (Chất lượng mối hàn nóng chảy), dung sai chiều cao mũ hàn và độ lồi lõm mối hàn góc fillet chỉ cho phép dao động trong phạm vi từ 0.5mm đến 1.5mm.

Khi sử dụng các dòng thước đo mối hàn cơ khí truyền thống (như dưỡng Bridge Cam hay thước quạt cơ), người kiểm tra phải căng mắt đọc các vạch chia khắc chìm rất nhỏ. Việc này cực kỳ dễ sinh ra sai số thị sai (Parallax Error) do góc nhìn nghiêng hoặc điều kiện ánh sáng yếu tại công trường.

Ngoài ra, thước cơ thường chỉ có độ chia 0.5mm hoặc 1.0mm, không đủ độ mịn để đánh giá mức độ khuyết tật ngậm xỉ, cháy chân hay lệch mép gá lắp (Hi-Lo Misalignment) ở mức độ vi mô.

Việc đánh giá sai có thể khiến công trình bị đình chỉ nghiệm thu hoặc phải đục bỏ mối hàn để hàn lại, gây lãng phí hàng trăm triệu đồng chi phí nhân công và que hàn.

Chuyển đổi sang sử dụng thước đo mối hàn điện tử Werka 283-102 giúp số hóa dữ liệu đo lường tức thì, triệt tiêu hoàn toàn cảm tính chủ quan của con người và mang lại kết quả trung thực 100%.

3. Những ưu điểm công nghệ vượt trội trên thước đo Werka 283-102

Được thiết kế phục vụ môi trường làm việc khắc nghiệt tại xưởng chế tạo và công trường ngoài khơi, thước đo mối hàn điện tử Werka 283-102 sở hữu nhiều cải tiến kỹ thuật đắt giá:

• Màn hình LCD điện tử tương phản cao: Màn hình kỹ thuật số hiển thị các con số to rõ, sắc nét, dễ dàng quan sát ngay cả trong điều kiện bóng râm hoặc thiếu sáng dưới hầm tàu.
• Thép không gỉ Stainless Steel cao cấp: Toàn bộ thân và đầu dò đo được làm từ inox tôi cứng, chống trầy xước, chống gỉ sét và kháng lại sự bám dính của xỉ hàn nóng chảy.
• Độ phân giải siêu mịn 0.01mm: Cung cấp dữ liệu chi tiết gấp 50 lần so với thước cơ truyền thống, hỗ trợ lập biên bản kiểm tra NDT với độ tin cậy tuyệt đối.

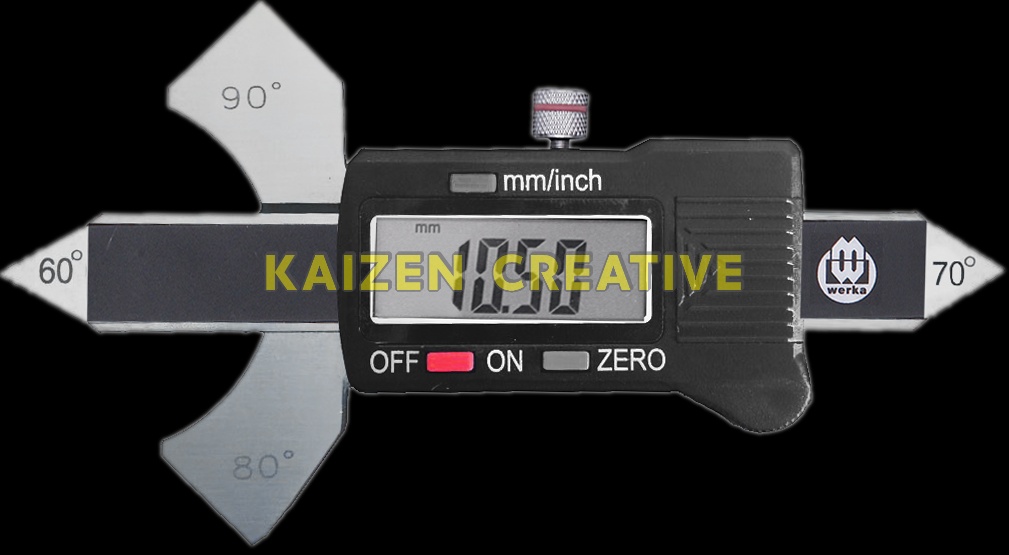

• Phím chức năng thông minh đa dụng: Tích hợp nút ON/OFF (Bật/Tắt nguồn), nút chuyển đổi đơn vị mm/inch linh hoạt và nút ZERO cho phép thiết lập điểm 0 chuẩn ở bất kỳ vị trí nào trên bề mặt phôi.
• Tích hợp các góc vát chuẩn 60°, 70°, 80°, 90°: Các cung đo góc gia công CNC chính xác trên thân thước giúp kiểm tra nhanh góc mở mép hàn V, X, U, K cực kỳ thuận tiện.
• Vít hãm cố định vị trí đo: Vít khóa mạ crom phía trên cho phép khóa cứng thanh trượt để giữ nguyên giá trị đo khi người thao tác rút thước ra khỏi các góc khuất hẹp.

Sự kết hợp hoàn hảo giữa độ bền cơ khí chính xác của Đức và công nghệ cảm biến điện tử tiên tiến giúp thước đo mối hàn điện tử Werka 283-102 khẳng định vị thế dẫn đầu phân khúc.

4. Bảng thông số kỹ thuật chi tiết thước đo mối hàn điện tử Werka 283-102

Dưới đây là bảng thông số kỹ thuật chi tiết của thước đo mối hàn điện tử Werka 283-102, được trích xuất trực tiếp từ catalog thiết bị đo lường chính hãng của Werka Germany:

Thông số kỹ thuật chuẩn mực kết hợp cùng độ bền cơ học cao giúp thước đo mối hàn điện tử Werka 283-102 luôn giữ vững sự ổn định qua hàng nghìn chu kỳ đo đạc thực địa.

5. Trọn bộ 5 chức năng kiểm tra mối hàn toàn diện trong 1 thiết bị

Sự đa năng là điểm cộng lớn nhất giúp thước đo mối hàn điện tử Werka 283-102 chinh phục giới kỹ sư kiểm định chuyên nghiệp. Thiết bị thực hiện hoàn hảo 5 phép đo quan trọng sau:

• Đo chiều cao đường hàn giáp mối (Crown Height / Reinforcement): Đặt hai chân đỡ của thước lên bề mặt kim loại cơ bản, hạ đầu dò kim chạm đỉnh mối hàn để màn hình hiển thị trực tiếp độ lồi dư của kim loại đắp.
• Đo kích thước chân mối hàn góc (Fillet Weld Leg Length): Đo khoảng cách từ chân mối hàn đến bề mặt kim loại cơ bản nhằm đảm bảo mối hàn góc chữ T chịu đủ lực cắt theo thiết kế kết cấu.
• Đo chiều dày tính toán của mối hàn góc (Throat Thickness): Xác định độ dày thực tế từ đáy liên kết hàn đến mặt ngoài đường hàn lồi hoặc lõm.
• Kiểm tra độ lệch mép lắp ghép (Hi-Lo Misalignment): Đo độ chênh lệch cốt cao độ giữa hai mép tấm hoặc hai ống thép trước khi hàn nhằm tránh hiện tượng tập trung ứng suất gây nứt mối nối.
• Kiểm tra góc vát mép chuẩn bị hàn (Bevel Angle 60°-90°): Sử dụng các mặt dưỡng góc định hình sẵn để đối chiếu góc vát mép tấm trước khi gá đính que hàn.

Việc tích hợp tất cả các tính năng trên vào một thân máy gọn nhẹ giúp kỹ thuật viên không phải mang vác cồng kềnh nhiều dụng cụ khi trèo cao hay làm việc trong không gian kín.

6. Ứng dụng thực tế trong dầu khí, đóng tàu và kết cấu thép nhà xưởng

Nhờ khả năng xuất trình dữ liệu đo lường số hóa chuẩn xác, thước đo mối hàn điện tử Werka 283-102 hiện diện trong hầu hết các dự án công nghiệp trọng điểm:

• Ngành Dầu khí và Năng lượng: Kiểm tra chất lượng các đường ống dẫn dầu cao áp, bồn chứa khí hóa lỏng LPG/LNG và chân đế giàn khoan ngoài khơi theo tiêu chuẩn API và ASME.
• Công nghiệp Đóng tàu và Công trình Thủy: Đo kiểm các đường hàn tấm vỏ tàu thủy, vách ngăn chống thấm và khung xương sườn tàu theo quy chuẩn của Đăng kiểm DNV, Lloyd’s Register và Cục Đăng kiểm Việt Nam.
• Chế tạo Kết cấu thép và Cầu đường: Giám sát nghiệm thu dầm thép chữ I, giàn không gian nhà xưởng tiền chế, kết cấu cầu vượt thép giao thông theo tiêu chuẩn AWS D1.1.
• Sản xuất Bồn bể áp lực và Lò hơi công nghiệp: Kiểm tra độ ngấu và độ đồng đều của các đường hàn chu vi và đường hàn dọc thân bồn chịu áp lực cao.
• Trung tâm đào tạo và sát hạch thợ hàn: Đánh giá định lượng kết quả phôi thi chứng chỉ thợ hàn quốc tế (6G, 3G, SMAW, GTAW, GMAW).

Thiết bị có thể kết hợp đồng bộ cùng các dòng thước cặp, thước panme và đồng hồ so để hoàn thiện hệ sinh thái đo lường toàn diện của doanh nghiệp.

7. Hướng dẫn 4 bước đo kiểm mối hàn chuẩn xác từng 0.01mm

Để đảm bảo kết quả đo đạc bằng thước đo mối hàn điện tử Werka 283-102 luôn chuẩn xác và không bị sai lệch, kỹ thuật viên cần thực hiện theo đúng 4 bước quy chuẩn sau:

Bước 1: Làm sạch bề mặt mối hàn và chân tiếp xúc
Sử dụng bàn chải sắt hoặc chổi cước làm sạch hoàn toàn xỉ hàn, xỉ cháy và các hạt kim loại bắn tóe bám trên bề mặt mối hàn và tấm kim loại cơ bản xung quanh.

Bước 2: Bật nguồn và thiết lập điểm ZERO chuẩn
Bấm nút ON/OFF để bật màn hình LCD. Áp phẳng hai chân đế của thước lên một bề mặt kim loại phẳng chuẩn (hoặc trực tiếp trên bề mặt tấm thép cơ bản), hạ thanh trượt xuống chạm mặt phẳng rồi bấm nút ZERO để đưa giá trị hiển thị về 0.00mm.

Bước 3: Đưa thước vào vị trí mối hàn cần đo
Đặt hai chân đỡ của thước đo mối hàn điện tử Werka 283-102 tì vững chắc trên hai bên tấm thép. Từ từ đẩy thanh trượt đo đi xuống cho đến khi đầu kim tiếp xúc nhẹ nhàng với điểm cao nhất của vảy hàn.

Bước 4: Đọc số liệu hoặc khóa vít hãm để ghi chép
Đọc trực tiếp kích thước chiều cao hoặc độ lồi lọt trên màn hình LCD với độ phân giải 0.01mm. Nếu đo tại các vị trí góc khuất khó nhìn, bạn hãy vặn nhẹ vít khóa cố định thanh trượt, sau đó nhấc thước ra ngoài để đọc và ghi vào nhật ký kiểm định.

8. Cách bảo quản, thay pin và duy trì độ chính xác của thước điện tử

Mặc dù được chế tạo bằng vật liệu inox chống chịu cao, thước đo mối hàn điện tử Werka 283-102 vẫn là một thiết bị điện tử chính xác cần được gìn giữ đúng cách:

• Vệ sinh sạch sẽ sau mỗi ca làm việc: Dùng khăn khô mềm lau sạch bụi mạt sắt bám quanh khe trượt cảm biến điện tử. Tuyệt đối không rửa thước trực tiếp dưới vòi nước.
• Tháo pin khi không sử dụng dài ngày: Nếu không sử dụng thước trong thời gian trên 1 tháng, hãy tháo nắp pin và lấy viên pin cúc áo ra ngoài để tránh hiện tượng pin chảy axit làm hỏng mạch điện tử.
• Tránh va chạm trực tiếp với hồ quang hàn: Không đặt thước quá gần khu vực đang hàn hồ quang vì nhiệt độ cực cao và tia bức xạ có thể làm hỏng màn hình LCD và cảm biến từ tính.
• Hiệu chuẩn định kỳ hàng năm: Đối với các phòng kiểm định chất lượng NDT đạt chuẩn ISO/IEC 17025, nên gửi thiết bị đi hiệu chuẩn kiểm định tại các trung tâm đo lường uy tín sau mỗi 12 tháng sử dụng.

Thực hiện tốt chế độ bảo dưỡng sẽ giúp bạn duy trì độ chính xác ±0.03mm và kéo dài tuổi thọ thiết bị lên tới hơn 10 năm hoạt động liên tục.

9. Câu hỏi thường gặp (FAQ) về thước đo mối hàn điện tử Werka 283-102

10. Địa chỉ mua thước đo mối hàn điện tử Werka chính hãng bảo hành 12 tháng

Với sự kết hợp hoàn hảo giữa công nghệ hiển thị điện tử LCD 0.01mm, vật liệu thép không gỉ tôi cứng bền bỉ và tích hợp 5 chức năng kiểm định hàn toàn diện, thước đo mối hàn điện tử Werka 283-102 xứng đáng là giải pháp đo lường hàng đầu cho các chuyên gia hàn chuyên nghiệp.

Sở hữu sản phẩm sẽ giúp đơn vị của bạn đẩy nhanh tiến độ nghiệm thu dự án, nâng cao tính chuyên nghiệp trong báo cáo kỹ thuật và đảm bảo an toàn tuyệt đối cho mọi công trình kết cấu thép.

Werka Việt Nam tự hào là đơn vị phân phối chính thức các thiết bị đo lường cơ khí chính xác Werka tại thị trường Việt Nam. Chúng tôi cam kết cung cấp sản phẩm mới 100%, bảo hành chính hãng 12 tháng, đầy đủ hóa đơn VAT và CO/CQ hợp lệ.

Quý khách hàng, đơn vị thi công và nhà thầu có nhu cầu tư vấn kỹ thuật chuyên sâu hoặc đặt mua thước đo mối hàn điện tử Werka 283-102 xin vui lòng liên hệ trực tiếp với hotline của Werka Việt Nam hoặc đặt hàng qua website chính thức để nhận báo giá ưu đãi tốt nhất ngay hôm nay!
