Thước đo bán kính cung tròn R điện tử số Werka 5124-RG1 (5-910mm / 0.005mm)

Trong thiết kế ngược (Reverse Engineering), phục hồi khuôn mẫu mòn và gia công các chi tiết có biên dạng lồi lõm phức tạp, việc đo xác định bán kính R là một bài toán vô cùng hóc búa. Nếu anh em chỉ dùng các dưỡng đo R dạng lá kim loại, việc so sánh bằng mắt thường rất dễ sai lệch và chỉ đo được dải R siêu nhỏ.

Để giải quyết bài toán đo bán kính cung tròn lớn lên tới 910mm trực tiếp ngoài hiện trường một cách nhanh chóng và chính xác nhất, dòng **thước đo bán kính R Werka 5124-RG1** điện tử số là giải pháp đột phá. Dưới đây là bài chia sẻ kỹ thuật thực tế về nguyên lý toán học dây cung, cơ cấu ngàm kẹp đa năng và các lưu ý thực chiến giúp anh em đo cung R không lo sai lệch.

Việc trang bị một cây **thước đo bán kính R Werka 5124-RG1** trong bộ công cụ giúp nâng tầm chuyên nghiệp hóa năng lực đo đạc thiết kế.

Nỗi đau khi đo bán kính R cung tròn lớn bằng các phương pháp thủ công

Các chi tiết máy như cánh bơm ly tâm, lô cán tôn, hoặc biên dạng bo góc khuôn nhựa luôn có bán kính R định hình rất khắt khe.

Khi các chi tiết này bị mòn vẹt hoặc cần thiết kế ngược để chế tạo mới, thợ tiện phải xác định chính xác bán kính R ban đầu.

Nếu dùng dưỡng lá R kim loại, anh em phải thử liên tục từng lá R để so khe hở lọt sáng bằng mắt thường rất cảm tính.

Hơn nữa, dưỡng lá chỉ giới hạn ở các dải R nhỏ dưới 25mm, bất lực hoàn toàn trước các cung tròn lớn lên tới hàng trăm milimet.

Việc mang phôi lớn nặng hàng tạ lên máy đo tọa độ 3D CMM trong phòng thí nghiệm là cực kỳ khó khăn và tốn chi phí.

Đo đạc sai lệch dẫn đến việc lập trình tiện CNC bị lệch biên dạng, gây phế phẩm hoặc kẹt khớp khi lắp ráp.

Chính vì vậy, sự ra đời của thiết bị đo kỹ thuật số **thước đo bán kính R Werka 5124-RG1** là cuộc cách mạng thực sự.

Sở hữu **thước đo bán kính R Werka 5124-RG1** giúp thợ đứng máy đo quét biên dạng R trực tiếp chỉ trong 3 giây.

Dùng thước **thước đo bán kính R Werka 5124-RG1** mang lại kết quả số đo chính xác dạng con số hiển thị trực quan.

Nguyên lý toán học dây cung tự động quy đổi giá trị bán kính thông minh

Thước hoạt động dựa trên thuật toán đo chiều cao chỏm cầu từ khoảng cách dây cung cố định của ngàm kẹp.

Khi đặt hai điểm định vị của ngàm kẹp tỳ vào thành cung tròn, đầu cảm biến trung tâm sẽ dịch chuyển tịnh tiến.

Khoảng cách dịch chuyển tịnh tiến dọc (chiều cao chỏm cầu h) được bộ mã hóa điện tử ghi nhận chính xác.

Bằng công thức toán học lập trình sẵn trong vi xử lý: $R = \frac{L^2}{8h} + \frac{h}{2}$ (với L là khoảng cách dây cung của ngàm).

Thiết bị tự động tính toán tức thì giá trị bán kính R thực tế của cung tròn lồi (outer) hoặc lõm (inner).

Trị số R hiển thị trực tiếp bằng con số số trên màn hình LCD mà không yêu cầu thợ phải tính toán thủ công.

Nguyên lý toán học chuẩn xác này loại bỏ hoàn toàn các sai số chủ quan do mắt đọc lọt sáng của phương pháp cũ.

Cây thước **thước đo bán kính R Werka 5124-RG1** mang đến độ tin cậy tuyệt đối cho các ca thiết kế ngược phức tạp.

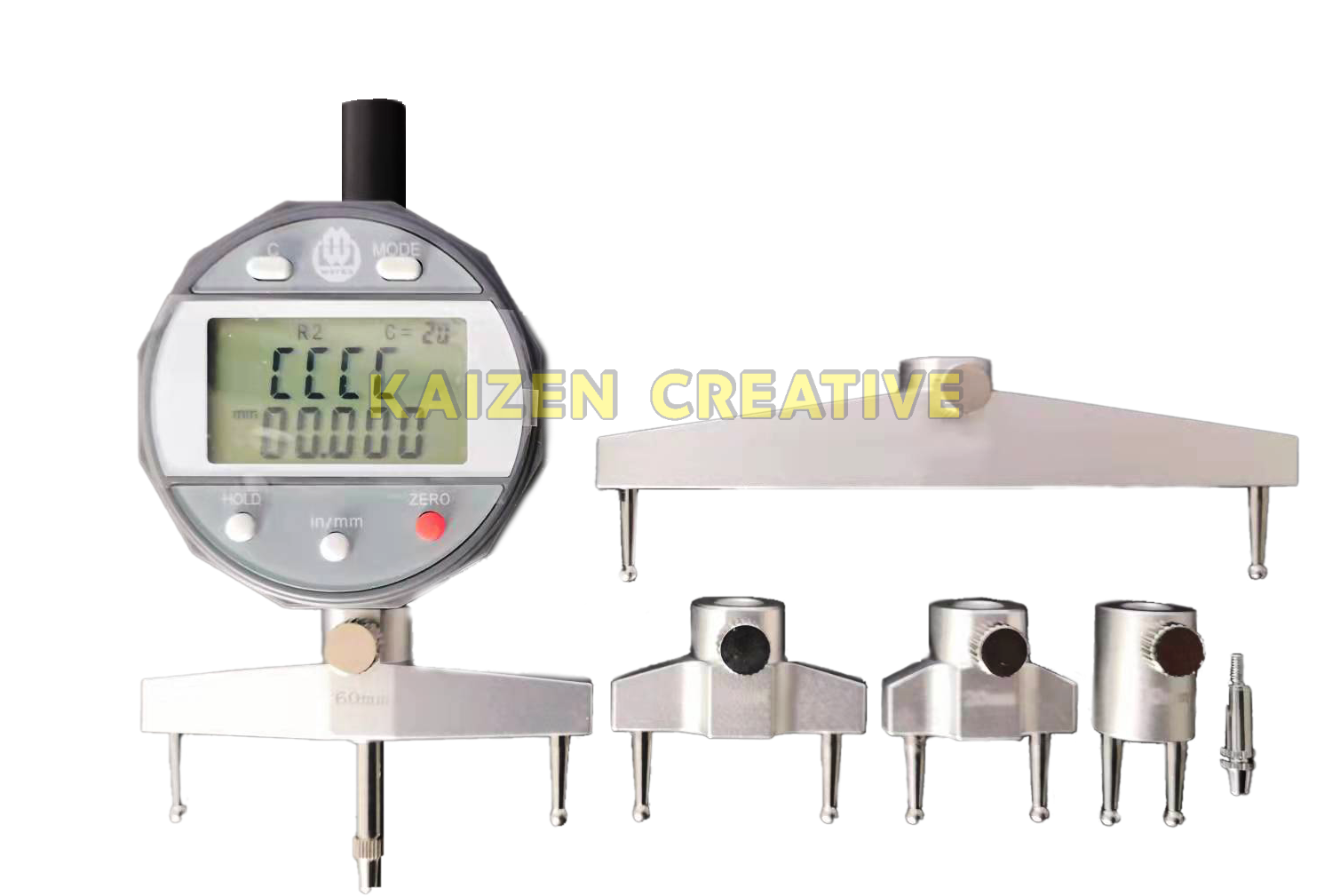

Hệ thống 5 bộ ngàm định vị đa năng cho các dải bán kính R khác nhau

Để đo được dải bán kính cực rộng từ 5mm đến 910mm, thước đi kèm hệ thống 5 bộ ngàm kẹp định vị (5 sets of measuring jaws).

Mỗi cặp chân ngàm kẹp có khoảng cách dây cung (L) khác nhau phù hợp cho từng dải cung tròn lớn nhỏ:

• Cặp ngàm số 1 và số 2 chuyên dùng đo các góc bo R nhỏ của khuôn mẫu, chi tiết gá lắp nhỏ.
• Cặp ngàm số 3 và số 4 thích hợp đo biên dạng lô cán tôn, cánh quạt ly tâm trung bình.
• Cặp ngàm số 5 có khoảng cách dây cung lớn nhất, chuyên dùng quét cung R khổng lồ của bồn bể tròn, silo lớn.

Việc thay thế các ngàm kẹp được thực hiện nhanh chóng bằng núm xoay tay định vị đồng trục chắc chắn trên thân thước.

Sự cơ động của 5 bộ ngàm trên **thước đo bán kính R Werka 5124-RG1** mang lại tính vạn năng xuất sắc cho thiết bị.

Kỹ sư QC chỉ cần duy nhất một cây thước **thước đo bán kính R Werka 5124-RG1** để quét sạch mọi cỡ R trong phân xưởng.

Màn hình LCD siêu lớn hiển thị sắc nét tích hợp bộ vi xử lý nhạy bén

Màn hình hiển thị số LCD cỡ lớn (Super large LCD display) giúp thợ đọc kết quả đo ngay lập tức mà không bị nhầm vạch.

Độ phân giải hiển thị siêu mịn đạt $0.005\text{mm}$ ($5\text{ }\mu\text{m}$) đáp ứng tiêu chuẩn gia công cơ khí chính xác cao.

Hệ thống phím bấm điều khiển thông minh tích hợp ngay dưới màn hình cho phép người dùng thao tác nhanh chóng:

• Nút Reset / Zero: Thiết lập điểm không nhanh chóng tại bất kỳ vị trí định vị ngàm nào.
• Nút mm / inch: Chuyển đổi đơn vị linh hoạt giữa hệ mét và hệ inch phù hợp cho cả bản vẽ nước ngoài.
• Nút Data locking: Khóa giữ dữ liệu số đo tạm thời để ghi chép báo cáo kết quả khi đo ở góc khuất tầm nhìn.

Thước còn có chế độ tự động tắt nguồn (Auto power off) giúp tiết kiệm tối đa dung lượng pin 3V CR2032 thông dụng.

Chi tiết thiết kế hướng người dùng này trên **thước đo bán kính R Werka 5124-RG1** mang lại trải nghiệm sử dụng hoàn hảo.

Tiêu chuẩn chất lượng lường kịch trần đạt chứng chỉ chất lượng hãng

Thước đo bán kính cung R được sản xuất theo tiêu chuẩn doanh nghiệp nghiêm ngặt (Standard Enterprise).

Sản phẩm đi kèm thẻ bảo hành chính hãng (warranty card) và phiếu kiểm nghiệm sai số thực tế chi tiết của thiết bị.

Cảm biến tịnh tiến dọc được chế tạo bằng hợp kim chống mài mòn, đảm bảo hành trình thụt nhô trơn tru ổn định.

Toàn bộ hệ thống ngàm kẹp và thước được xếp gọn gàng trong hộp nhựa cứng cao cấp (Fancy plastic box) bảo vệ chống ẩm.

Sự bảo chứng thương hiệu của **thước đo bán kính R Werka 5124-RG1** giúp người dùng yên tâm tuyệt đối về chất lượng đo.

Thông số kỹ thuật thước đo bán kính R Werka 5124-RG1

Dưới đây là bảng thông số kỹ thuật chi tiết của dòng thước đo bán kính R điện tử số của hãng Werka:

Model **thước đo bán kính R Werka 5124-RG1** sở hữu dải đo vạn năng 5-910mm cho cả hai phương đo cung lồi và cung lõm.

Thước được bọc đệm EVA định hình chống rung trong hộp nhựa chắc chắn, bảo vệ linh kiện điện tử nhạy cảm tối đa.

Sử dụng thước **thước đo bán kính R Werka 5124-RG1** chính hãng mang lại sự tự tin cơ học cho kỹ sư thiết kế chế tạo.

Quy trình 5 bước đo bán kính cung tròn chuẩn kỹ thuật cơ khí

Để kết quả đo đạt độ tin cậy cao nhất, anh em cần tuân thủ nghiêm ngặt quy trình kỹ thuật sau:

Bước 1: Làm sạch bề mặt đo: Lau sạch cặn dầu mỡ và bụi bẩn bám dọc theo cung tròn cần kiểm tra.

Bước 2: Lắp ngàm phù hợp: Chọn và lắp bộ ngàm kẹp định vị tương ứng với dải bán kính R ước lượng của phôi.

Bước 3: Hiệu chuẩn điểm không: Đặt ngàm kẹp tỳ phẳng lên một bề mặt phẳng chuẩn Granite rồi nhấn phím Zero/Reset.

Bước 4: Tiến hành đo cung: Đưa thước tỳ sát hai điểm ngàm kẹp vào cung tròn phôi sao cho chốt đo tịnh tiến chạm vuông góc.

Bước 5: Đọc số và lưu dữ liệu: Đọc trực tiếp trị số R hiển thị sắc nét trên màn hình LCD và nhấn Hold để khóa số nếu cần.

Chuyển đổi thông số kỹ thuật thành lợi ích thực tế cho người dùng

Sự kết hợp giữa các đặc tính ưu việt này giúp thước **thước đo bán kính R Werka 5124-RG1** vượt trội dưỡng lá cơ học.

Đầu tư thước **thước đo bán kính R Werka 5124-RG1** là giải pháp nâng cấp năng lực đo lường tối ưu cho nhà xưởng.

Năng lực lường của **thước đo bán kính R Werka 5124-RG1** giúp rút ngắn 90% thời gian thiết kế ngược chi tiết khuôn.

Ứng dụng thực tế ngoài xưởng gia công khuôn và phòng Lab QC

Thiết bị **thước đo bán kính R Werka 5124-RG1** là dụng cụ lường cốt lõi chuyên dùng cho các tác vụ:

Đo xác định bán kính R của các trục rulo cán tôn, trục lô ép giấy công nghiệp trong các nhà máy cán thép mạ.

Kiểm tra dung sai biên dạng của các lòng khuôn ép nhựa, khuôn đúc nhôm áp lực cao trước khi chạy máy gia công.

Đo đạc thiết kế ngược biên dạng cung cánh quạt, cánh bơm ly tâm phục vụ đúc thay thế bảo trì thiết bị.

Để hoàn thiện bộ công cụ đo lường chất lượng, việc kết hợp thước đo R với các dòng thước panme đo ngoài tiêu chuẩn khác là giải pháp tối ưu cho phòng QC.

Sự tin cậy của thước **thước đo bán kính R Werka 5124-RG1** giúp xưởng cơ khí khẳng định vị thế gia công chính xác.

Báo cáo kiểm mẫu từ **thước đo bán kính R Werka 5124-RG1** là bảo chứng chất lượng uy tín đối với khách hàng xuất khẩu.

Sản phẩm phù hợp với những ai?

Thước đo R Werka 5124-RG1 là sự đầu tư khôn ngoan cho các nhóm khách hàng chuyên nghiệp:

Kỹ sư thiết kế cơ khí, kỹ sư thiết kế ngược (reverse engineering) cần quét biên dạng R để vẽ lại bản vẽ CAD.

Thợ gia công chế tạo khuôn mẫu, thợ vận hành máy phay CNC biên dạng 3D cần thước đo quét kiểm mẫu nhanh.

Nhân viên QC/KCS của các nhà máy sản xuất linh kiện nhựa gia dụng, phụ tùng xe máy ô tô cao cấp.

Sở hữu **thước đo bán kính R Werka 5124-RG1** chính hãng nâng tầm vị thế công cụ kỹ thuật uy tín cho xưởng của anh em.

Chủ xưởng muốn nâng cao năng lực thiết kế ngược nên trang bị **thước đo bán kính R Werka 5124-RG1** cho tổ QC.

Học viên chuyên ngành cơ khí chế tạo khuôn mẫu nên sở hữu thước **thước đo bán kính R Werka 5124-RG1** làm công cụ rèn luyện.

Lưu ý khi sử dụng và cách bảo quản thước để duy trì độ chính xác

Linh kiện cảm biến số nhạy cảm đòi hỏi người dùng lưu ý các quy tắc sử dụng và bảo dưỡng cơ bản:

Tránh làm rơi rớt hoặc tác động lực va đập mạnh trực tiếp vào đầu đo cảm biến và màn hình LCD điện tử.

Không dùng kìm kẹp có răng cưa siết quá mạnh vào ren nối mỏ kẹp định vị, dễ gây lệch trục đồng tâm.

Sau mỗi ca làm việc, tháo rời ngàm kẹp ra khỏi thước, lau sạch cặn dầu mỡ bám dọc trục trượt thụt thò.

Tránh để thước tiếp xúc trực tiếp với nước mưa hoặc các dung dịch hóa chất ăn mòn mạch điện tử.

Bảo quản thước **thước đo bán kính R Werka 5124-RG1** cùng 5 bộ ngàm ngăn nắp trong hộp nhựa đi kèm của hãng.

Tháo pin CR2032 ra khỏi thước nếu anh em không có nhu cầu sử dụng thước trong thời gian dài trên 3 tháng.
