Thước Căn Dao Tiện Ren Thép Không Gỉ Hệ Mét 60° Và Whitworth 55° Werka 2122 (2122-060 / 2122-055)

Tiện ren là một trong những nguyên công gia công cơ khí phức tạp, đòi hỏi độ đồng trục và góc biên dạng đỉnh ren đạt độ chuẩn xác tuyệt đối. Chỉ cần mũi dao tiện bị lệch 1 độ hoặc gá không vuông góc với tâm phôi, toàn bộ bước ren gia công sẽ bị méo và trở thành phế phẩm.

Để giải quyết triệt để vấn đề sống còn này, thước căn dao tiện ren Werka 2122 (Center Gauge) chính là bảo bối bỏ túi không thể thiếu của mọi thợ tiện vạn năng và kỹ thuật viên vận hành máy tiện CNC.

Thiết bị được chế tạo hoàn toàn từ thép không gỉ Stainless Steel cao cấp, tích hợp vạch chia bước ren siêu nét cùng các góc dưỡng kiểm định chuẩn xác. Hãy cùng Werka Việt Nam khám phá chi tiết cấu tạo, cách dùng và ứng dụng chuyên sâu của dòng dụng cụ đo danh tiếng này.

1. Thước căn dao tiện ren Werka 2122 (Center Gauge) là gì?

Trong ngành tiện kim loại, dưỡng căn dao tâm (Center Gauge) hay còn gọi là thước rà dao tiện ren là một chuẩn đo quang học và hình học cực kỳ nổi tiếng. Dòng sản phẩm thước căn dao tiện ren Werka 2122 được phát triển bởi hãng công cụ đo lường Werka đến từ Đức nhằm phục vụ hai nhiệm vụ cốt lõi: kiểm tra góc mũi dao sau khi mài và căn chỉnh mũi dao vuông góc tuyệt đối với đường tâm phôi tiện.

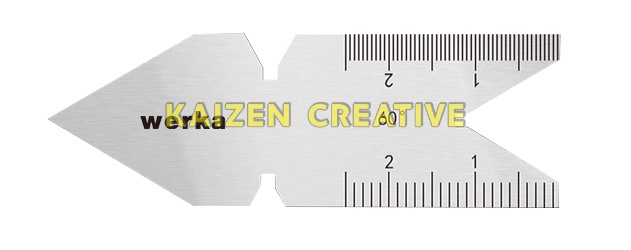

Sản phẩm có biên dạng hình phiến đặc trưng với mũi nhọn phía trước và hai rãnh chữ V bên hông cùng rãnh chữ V sâu ở phần đuôi. Mỗi rãnh khoét đều được tính toán và gia công chuẩn xác theo góc profin ren tiêu chuẩn quốc tế.

Bên cạnh chức năng kiểm góc mũi dao, thước căn dao tiện ren Werka 2122 còn tích hợp thước đo vạch chia chiều dài hệ mét 0.5mm và 1.0mm ở hai mép cạnh. Điều này giúp thợ tiện đo nhanh bước ren hoặc kiểm tra khoảng cách chạy dao mà không cần với tay lấy thêm dụng cụ đo khác.

Với độ bền cao và tính đa năng tuyệt vời, dụng cụ này đã trở thành vật bất ly thân trong túi áo của các bác thợ tiện lão luyện cũng như các kỹ sư gá đặt máy tiện CNC thế hệ mới.

2. Những hiểm họa khôn lường khi gá và mài dao tiện ren sai góc

Gia công ren ngoài (tiện ren trục) hoặc ren trong (tiện ren lỗ) đòi hỏi sự ăn khớp hoàn hảo giữa profin dao cắt và rãnh ren trên bản vẽ chi tiết.

Nếu người thợ mài dao tiện bằng tay mà không dùng thước căn dao tiện ren Werka 2122 để kiểm tra, góc mũi dao rất dễ bị lệch thành 58 độ hoặc 62 độ thay vì chuẩn 60 độ. Khi đó, ren tiện ra sẽ bị kẹt cứng, không thể vặn vừa vào đai ốc tiêu chuẩn.

Nguy hiểm hơn, khi gá dao lên đài dao máy tiện, nếu mũi dao bị nghiêng góc so với đường sinh của trục phôi, profin ren sẽ bị xiên một bên. Lực cắt phân bố không đồng đều sẽ làm mẻ lưỡi cắt chíp hợp kim carbide, gây rung động máy và làm xước bề mặt ren thành phẩm.

Việc tiện hỏng một trục ren lớn bằng vật liệu đắt tiền như thép không gỉ Inox 316, đồng thau hay titan có thể gây thiệt hại hàng triệu đồng phôi liệu và lãng phí hàng giờ công chạy máy.

Sử dụng thước căn dao tiện ren Werka 2122 giúp loại bỏ 100% các sai số thủ công này ngay từ bước chuẩn bị gá dao, đảm bảo đường ren tiện ra chuẩn xác ngay từ pass cắt đầu tiên.

3. Đặc điểm kết cấu và ưu thế vượt trội của Werka 2122

Werka luôn khẳng định vị thế thương hiệu hàng đầu bằng chất lượng gia công cơ khí chính xác và độ hoàn thiện tuyệt hảo. Dòng thước căn dao tiện ren Werka 2122 sở hữu hàng loạt ưu điểm vượt bậc so với các dòng dưỡng căn dao trôi nổi trên thị trường:

• Chất liệu thép không gỉ Stainless Steel cao cấp: Toàn bộ thân thước được dập và mài từ thép inox tôi cứng, chống gỉ sét tuyệt đối trong môi trường xưởng cơ khí ẩm ướt và tiếp xúc liên tục với dầu tưới nguội làm mát.
• Góc vát chữ V gia công CNC chính xác: Mũi nhọn đỉnh và các rãnh chữ V bên hông được mài quang học với độ chính xác góc cực cao, triệt tiêu khe hở ánh sáng khi áp vào lưỡi dao tiện.
• Vạch chia khắc laser sâu siêu bền: Các thang đo vạch 0.5mm và 1.0mm cùng ký hiệu góc danh định được khắc bằng công nghệ laser hiện đại, nét khắc sâu rõ ràng, không bao giờ bị mờ hay bay màu dù bị ma sát lâu năm.
• Bề mặt xử lý mờ chống chói (Anti-Glare Finish): Mặt thép được hoàn thiện phay mờ tinh xảo, giúp người thợ dễ dàng rà khe sáng dưới ánh đèn nhà xưởng mà không bị lóa mắt.
• Thiết kế nhỏ gọn, đa năng 3 trong 1: Vừa kiểm tra góc mài mũi dao, vừa rà dao vuông góc tâm máy tiện, vừa đo bước ren nhanh chóng trên cùng một thân dưỡng mỏng nhẹ.

Nhờ những ưu thế này, thước căn dao tiện ren Werka 2122 luôn giữ được độ chính xác chuẩn mực qua hàng chục nghìn lần rà gá dao tại các phân xưởng sản xuất hiện đại.

4. Bảng thông số kỹ thuật chi tiết model Werka 2122-060 và 2122-055

Dưới đây là bảng thông số kỹ thuật chi tiết của hai model trong dòng sản phẩm thước căn dao tiện ren Werka 2122, được trích xuất trực tiếp từ catalog tiêu chuẩn của Werka:

Cả hai model đều được sản xuất theo quy trình kiểm định chất lượng nghiêm ngặt của Werka, đảm bảo góc rãnh chuẩn xác đến từng phút cung tròn, giúp bạn hoàn toàn an tâm khi đưa vào dây chuyền sản xuất.

5. Phân loại góc ren: Hệ mét Metric 60° và Hệ Anh Whitworth 55°

Tùy theo tiêu chuẩn ren trên bản vẽ gia công của khách hàng, việc lựa chọn đúng model thước căn dao tiện ren Werka 2122 là yếu tố then chốt quyết định sự thành công của mẻ hàng:

1. Model Werka 2122-060 (Góc 60° Hệ Mét & Ren Mỹ UN/UNF):
Đây là phiên bản phổ biến nhất tại Việt Nam. Góc 60 độ dùng để kiểm tra và rà dao cho toàn bộ các hệ ren mét (ISO Metric M, MF) và hệ ren thống nhất của Mỹ (Unified Thread UNC, UNF, UNEF). Mọi nhà xưởng gia công cơ khí chế tạo máy, khuôn mẫu, đồ gá đều bắt buộc phải trang bị model 2122-060 này.

2. Model Werka 2122-055 (Góc 55° Hệ Anh Whitworth & Ren Ống BSW/G/BSPT):
Góc 55 độ chuyên dụng cho các loại ren ống tiêu chuẩn Anh (British Standard Pipe BSPP/G, BSPT/Rc), ren Whitworth (BSW, BSF). Phiên bản này đặc biệt quan trọng đối với các đơn vị chuyên sản xuất van công nghiệp, phụ kiện đường ống dẫn khí nén, dầu thủy lực và gia công thiết bị ngành dầu khí hàng hải.

Sở hữu đồng thời cả hai mã thước căn dao tiện ren Werka 2122 giúp phân xưởng cơ khí của bạn sẵn sàng đáp ứng mọi đơn hàng gia công xuất khẩu đi thị trường châu Âu, Mỹ hay Nhật Bản.

6. Hướng dẫn 3 bước căn chỉnh dao tiện ren chuẩn góc 90 độ

Để đạt được đường ren sắc nét và không bị méo lệch, người thợ tiện chỉ cần thực hiện 3 bước thao tác chuẩn mực với thước căn dao tiện ren Werka 2122 như sau:

Bước 1: Kiểm tra góc mũi dao sau khi mài hoặc lắp Insert
Đặt mũi dao tiện vào rãnh chữ V góc 60° (hoặc 55°) tương ứng trên thân thước. Hướng thước về phía nguồn sáng để quan sát khe hở giữa hai cạnh lưỡi cắt và thành dưỡng. Nếu không có khe sáng lọt qua, mũi dao đã đạt góc chuẩn danh định hoàn hảo.

Bước 2: Áp thân thước vào mặt trụ ngoài của phôi tiện
Sau khi gá phôi lên mâm cặp và tiện khỏa mặt ngoài trơn láng, áp cạnh thẳng dài của thước căn dao tiện ren Werka 2122 song song và tì sát vào bề mặt trụ của phôi gia công.

Bước 3: Rà mũi dao tiện ren vuông góc với tâm phôi
Điều khiển bàn trượt ngang đưa mũi dao tiện ren tiến vào rãnh chữ V bên hông của thước. Căn chỉnh góc xoay của đài gá dao sao cho mũi dao lọt khít hoàn toàn vào rãnh chữ V của thước, không có khe hở ánh sáng ở cả hai cạnh cắt. Khóa chặt đài gá dao và rút thước ra trước khi bắt đầu tiện ren.

Chỉ với chưa đầy 30 giây thao tác, bạn đã triệt tiêu hoàn toàn nguy cơ lệch tâm, giúp máy tiện vận hành trơn tru và kéo dài tuổi thọ cho mũi dao tiện.

7. Lợi ích kinh tế và tối ưu năng suất cho xưởng tiện cơ khí

Đầu tư một chiếc thước căn dao tiện ren Werka 2122 có giá thành rất khiêm tốn nhưng mang lại giá trị kinh tế và hiệu quả gia công khổng lồ:

• Loại bỏ triệt để hàng lỗi hỏng (Zero Defect): Ren gia công luôn đạt đúng góc profin, lắp ghép trơn tru với các bu lông, đai ốc tiêu chuẩn mà không lo bị bó kẹt hay lỏng ren.
• Tiết kiệm thời gian căn chỉnh dao lên tới 70%: Thay vì phải rà dao bằng mắt thường hoặc tiện thử nhiều lần trên phôi mẫu gây lãng phí, thước giúp bạn xác định góc vuông chỉ trong vài giây.
• Bảo vệ chíp dao hợp kim đắt tiền: Khi dao được gá vuông góc chuẩn xác, lực cắt sẽ chia đều cho cả hai cạnh lưỡi cắt, ngăn chặn hiện tượng mẻ góc mũi dao đột ngột trong quá trình tiện tốc độ cao.
• Đồng bộ chất lượng trên toàn bộ dây chuyền: Mọi thợ tiện trong xưởng dù mới vào nghề hay đã có nhiều năm kinh nghiệm đều có thể gá dao chính xác như nhau nhờ chuẩn cữ đo lường Werka.

Khi kết hợp cùng các thiết bị đo kiểm độ dày và đường kính ngoài như thước cặp và thước panme, bạn sẽ tạo nên một quy trình gia công cơ khí chuẩn mực đạt tiêu chuẩn ISO 9001.

8. Cách vệ sinh và bảo dưỡng thước dưỡng inox luôn bền đẹp

Nhờ được gia công từ thép không gỉ Stainless Steel, việc bảo dưỡng thước căn dao tiện ren Werka 2122 rất đơn giản nhưng vẫn cần lưu ý một số điểm sau:

• Lau sạch phoi và dầu làm mát sau ca làm việc: Dùng giẻ mềm lau khô nước tưới nguội và phoi kim loại bám trên thân thước trước khi cất giữ.
• Tránh va đập góc cạnh chữ V: Các góc chữ V là bề mặt làm việc chuẩn mực. Không dùng thước làm dụng cụ cạy nẹp hoặc để các vật kim loại nặng đè lên làm cấn móp mép góc chuẩn.
• Cất giữ trong bao bì hoặc hộp đồ nghề: Khi không sử dụng, hãy cất thước vào bao nhựa bảo vệ đi kèm để tránh trầy xước bề mặt khắc laser.
• Hiệu chuẩn góc định kỳ: Đối với các phòng KCS và trung tâm gia công CNC cao cấp, nên định kỳ kiểm tra lại góc rãnh trên máy đo quang học 2D/3D (Profile Projector / CMM) sau mỗi 12 tháng sử dụng.

Giữ gìn dụng cụ đúng cách sẽ đảm bảo thước căn dao tiện ren Werka 2122 luôn là người bạn đồng hành tin cậy suốt nhiều năm làm việc tại xưởng cơ khí.

9. Câu hỏi thường gặp (FAQ) về thước căn dao tiện ren Werka 2122

10. Địa chỉ phân phối thước căn dao tiện ren Werka chính hãng giá tốt

Với độ chính xác tuyệt đối, chất liệu thép inox bền bỉ cùng tính năng rà dao và kiểm tra góc bước ren toàn diện, thước căn dao tiện ren Werka 2122 là sự lựa chọn số 1 của mọi xưởng tiện cơ khí chuyên nghiệp.

Sở hữu sản phẩm sẽ giúp nâng cao năng suất gá đặt máy, hạn chế tối đa rủi ro gia công sai hỏng và khẳng định uy tín chất lượng sản phẩm của doanh nghiệp bạn trước các đối tác khó tính.

Werka Việt Nam tự hào là đơn vị phân phối chính thức các dòng thiết bị đo kiểm và dưỡng chuẩn cơ khí Werka trên toàn quốc. Chúng tôi cam kết cung cấp hàng chính hãng 100%, bảo hành tiêu chuẩn 12 tháng, hỗ trợ giao hàng hỏa tốc và tư vấn kỹ thuật tận tâm.

Quý khách hàng, xưởng gia công và doanh nghiệp có nhu cầu đặt mua thước căn dao tiện ren Werka 2122 xin vui lòng liên hệ ngay với Werka Việt Nam qua số hotline hoặc truy cập website chính thức để nhận báo giá chiết khấu tốt nhất ngay hôm nay!
