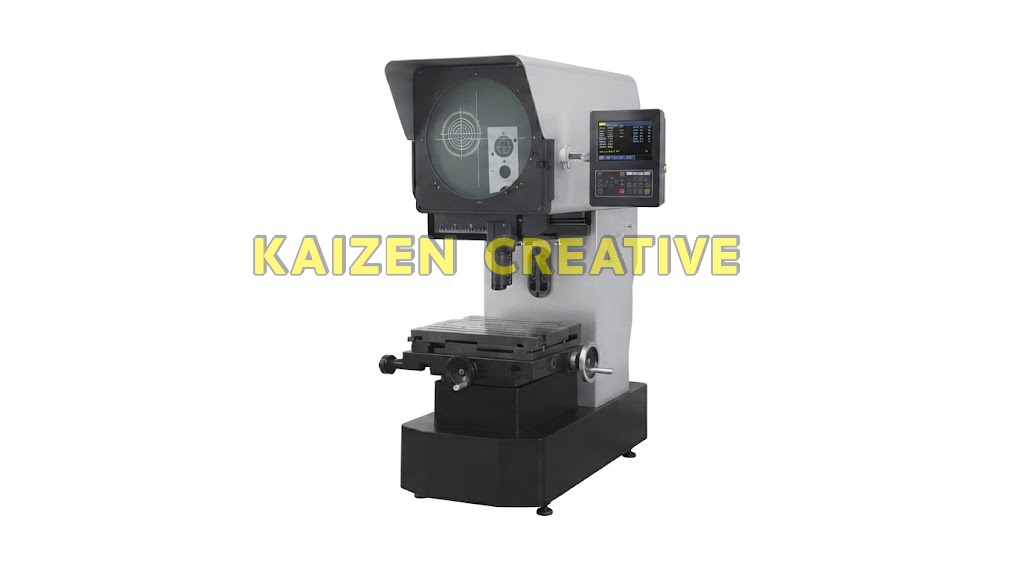

Máy chiếu biên dạng quang học độ chính xác cao ảnh thuận Werka 5292-3015N (Erect Image / X150 Y100mm / Sai số 3+L/200µm / Màn chiếu Φ300mm / Bàn vuông 350mm / DRO 2D)

Máy chiếu biên dạng Werka 5292-3015N (300mm High Precision Profile Projector – Erect Image) là hệ thống thiết bị đo lường quang học 2D không tiếp xúc cao cấp thế hệ mới, tích hợp công nghệ ảnh thuận quang học (Erect Image Optical System) hoàn hảo. Thiết bị được phát triển chuyên sâu cho các phòng đo lường kiểm chuẩn trung tâm (Metrology Labs) và phòng kiểm soát chất lượng (QA/QC) của các nhà máy công nghệ cao, giải quyết bài toán đo kiểm kích thước hình học vi mô, góc vát, cung bán kính R, profin ren ốc vít, bánh răng đồng hồ, linh kiện bán dẫn và chi tiết dập mỏng mà không làm biến dạng phôi mẫu.

Được nghiên cứu và chế tạo bởi tập đoàn đo lường công nghiệp hàng đầu Châu Âu Werka Đức và phân phối chính thức qua Werka Việt Nam, model máy chiếu biên dạng Werka 5292-3015N (mã Art. No. 5292-3015N) sở hữu màn chiếu quang học đường kính lớn Φ 300 mm xoay 360° với độ phân giải góc 1′ (0.01°), hành trình đo rộng rãi X = 150 mm, Y = 100 mm, cấp chính xác nâng cao đạt sai số siêu nhỏ E1(XY) = (3 + L/200) µm, độ phân giải thước quang 0.5 µm (0.0005 mm), bàn kim loại vuông lớn 350 x 350 mm, bàn kính quang học 160 x 206 mm, khoảng cách làm việc thấu kính 10X mở rộng lên tới 80 mm, công suất tiêu thụ tối ưu chỉ 150W và khung bệ gang đúc 165 kg triệt tiêu rung chấn hoàn toàn.

1. Đột phá công nghệ ảnh thuận Erect Image: Trực quan, dễ thao tác và loại bỏ 100% nhầm lẫn phương hướng

Một trong những rào cản lớn nhất đối với các kỹ thuật viên khi sử dụng máy chiếu biên dạng cổ điển là hiện tượng ảnh đảo (Inverted Image):

• Sự ức chế của hệ thống ảnh đảo truyền thống: Khi người vận hành xoay tay quay đẩy bàn máy sang bên Phải thì hình ảnh bóng trên màn chiếu lại chạy sang bên Trái; khi nâng bàn máy Lên thì bóng lại chạy Xuống. Điều này khiến kỹ thuật viên mới vào nghề rất dễ bị lúng túng, thao tác căn chỉnh góc vạch chữ thập bị chậm và dễ xảy ra sai sót khi đo các chi tiết có nhiều hốc rãnh phức tạp.
• Cuộc cách mạng ảnh thuận Erect Image của Werka: Máy chiếu biên dạng Werka 5292-3015N được tích hợp hệ thống lăng kính quang học đảo ảnh thuận cao cấp (Erecting Optical System). Hình ảnh bóng đen của chi tiết hiển thị trên màn chiếu chuyển động hoàn toàn đồng hướng $100\%$ theo thời gian thực với tay quay bàn máy (Đẩy sang Phải bóng chạy sang Phải, Nâng Lên bóng đi Lên). Thao tác đo lường trở nên trực quan, tự nhiên, giúp giảm $50\%$ thời gian căn chỉnh và đào tạo thợ mới cực kỳ nhanh chóng.

2. Cấp chính xác quang học siêu việt E1(XY) = (3 + L/200)µm và thước quang 0.5µm

Độ chính xác đo lường của máy chiếu biên dạng Werka 5292-3015N đạt chuẩn mực cao nhất trong dòng thiết bị quang học công nghiệp:

• Công thức sai số tối ưu $E1(XY) = (3 + L/200)\text{ µm}$ (với $L$ tính bằng mm): Nhờ cải tiến cơ cấu dẫn hướng bi tôi cứng và hệ thống thấu kính viễn tâm khử quang sai, hệ số phân tán sai số chiều dài của Werka 5292-3015N đạt mức $L/200$ (vượt trội hơn hẳn so với mức $L/100$ hay $L/75$ của các dòng máy phổ thông). Ví dụ, khi đo chi tiết có chiều dài $L = 100\text{ mm}$, sai số chỉ thị tối đa chỉ là $3.5\text{ µm}$; khi đo hết hành trình $L = 150\text{ mm}$, sai số chỉ là $3.75\text{ µm}$.
• Thước quang học tuyến tính vi mô $0.5\text{ µm}$ ($0.0005\text{ mm}$): Cảm biến thước quang gắn trên cả hai trục X và Y ghi nhận từng chuyển động siêu nhỏ, đảm bảo độ ổn định và lặp lại phép đo luôn đạt mức hoàn hảo.

3. Bảng thông số kỹ thuật chi tiết máy chiếu biên dạng Werka 5292-3015N

Dưới đây là bảng thông số kỹ thuật xuất xưởng chính thức của máy chiếu biên dạng Werka 5292-3015N từ nhà sản xuất Werka:

4. 5 Điểm nhấn công nghệ khẳng định chất riêng của Werka 5292-3015N

Máy chiếu biên dạng Werka 5292-3015N chinh phục các nhà máy FDI khắt khe nhờ 5 ưu điểm công nghệ vượt trội:

5. Bàn làm việc vuông lớn 350x350mm và khoảng cách làm việc thấu kính 10X mở rộng 80mm

Thiết kế cơ khí của máy chiếu biên dạng Werka 5292-3015N mang lại không gian thao tác vô cùng thoải mái:

• Bàn máy kim loại vuông $350 \times 350\text{ mm}$ (Square Metal Table): Mặt bàn gang đúc được phay phẳng và tôi ram khử ứng suất dư, tích hợp các rãnh chữ T tiêu chuẩn. Kích thước vuông $350\text{ mm}$ cho phép gá đặt vững chãi các khối đồ gá kẹp tròn, mâm cặp chia độ hoặc các khối dưỡng kiểm nặng mà không làm võng bàn máy.
• Khoảng cách làm việc quang học rộng rãi $80\text{ mm}$ (Working Distance 80mm): Với thấu kính 10X tiêu chuẩn, khoảng cách từ mặt kính thấu kính đến bề mặt phôi đo lên tới $80\text{ mm}$ (và thấu kính 20X đạt tới $67.7\text{ mm}$). Khoảng hở lớn này giúp kỹ sư thoải mái đưa tay vào gá kẹp, xoay nghiêng chi tiết mà không sợ va chạm làm trầy xước mặt thấu kính đắt tiền.

6. Màn chiếu quang học Φ 300mm xoay 360 độ và kỹ thuật so sánh biên dạng Overlay Chart

Màn chiếu của máy chiếu biên dạng Werka 5292-3015N là công cụ kiểm tra biên dạng hàng loạt siêu tốc:

• Màn chiếu mờ đường kính lớn $\Phi 300\text{ mm}$: Hệ vạch định tâm chữ thập $90^\circ$ khắc laser siêu nét, vành màn xoay $360^\circ$ với cơ cấu vi chỉnh êm ái, hiển thị số đo góc tới $0.01^\circ$ (1 phút).
• So sánh biên dạng bằng biểu đồ trong suốt (Overlay Chart Comparison): Đối với các linh kiện dập hàng loạt (như chân tiếp điểm rơ-le, giắc cắm ô tô, cúc bấm kim loại), kỹ sư in sẵn bản vẽ CAD biên dạng dung sai tỷ lệ 10X/20X lên tấm phim trong suốt và kẹp lên màn chiếu $\Phi 300\text{ mm}$. Khi đặt phôi lên bàn máy, bóng đen chi tiết sẽ khớp trực tiếp vào đường bao giới hạn, cho phép công nhân KCS kiểm tra Đạt/Hỏng (OK/NG) chỉ trong $2\text{ giây}$.

7. Bộ hiển thị số DRO đa năng: Tự động tính toán điểm, góc, đường tròn và khoảng cách tâm

Bộ hiển thị số DRO 2D gắn liền trên thân máy chiếu biên dạng Werka 5292-3015N hỗ trợ các chương trình đo lường hình học thông minh:

• Tính toán tọa độ điểm và khoảng cách 2D: Xuất khoảng cách thực tế giữa 2 điểm bất kỳ và khoảng cách hình chiếu $\Delta X, \Delta Y$.
• Tính góc nghiêng và góc vát: Khớp phương trình đường thẳng từ nhiều điểm lấy mẫu và tính góc hợp bởi 2 đường thẳng chính xác tới $0.01^\circ$.
• Tính bán kính $R$ và đường kính $\Phi$: Lấy mẫu 3 điểm trên cung tròn, DRO tự động tính toán tâm đường tròn $(X_0, Y_0)$, bán kính và đường kính.
• Tính khoảng cách tâm lỗ đa điểm (Pitch): Đo nhanh khoảng cách bước giữa các tâm lỗ trên bản mạch in PCB hoặc mặt bích cơ khí.

8. Hướng dẫn quy trình 5 bước thao tác đo kiểm biên dạng phôi quang học

Để thực hiện phép đo quang học chuẩn xác trên máy chiếu biên dạng Werka 5292-3015N, kỹ thuật viên tiến hành 5 bước sau:

1. Bước 1: Bật nguồn và khởi động đèn chiếu: Cấp nguồn $220\text{V}$, bật đèn chiếu truyền suốt viền ngoài (Contour Light) hoặc đèn chiếu phản xạ bề mặt (Surface Light) tùy theo yêu cầu đo.
2. Bước 2: Gá đặt phôi lên bàn kính: Đặt chi tiết cần đo lên mặt bàn kính $160 \times 206\text{ mm}$. Dùng khối V gá nếu phôi có dạng trụ tròn.
3. Bước 3: Lấy nét hình ảnh (Focusing trục Z): Xoay tay quay trục Z nâng hạ bàn máy trong dải $90\text{ mm}$ cho đến khi đường biên dạng bóng đen trên màn chiếu $\Phi 300\text{ mm}$ đạt độ tương phản sắc nét nhất.
4. Bước 4: Căn chỉnh gốc tọa độ và lấy mẫu: Xoay tay quay trục X/Y đưa mép phôi trùng vạch chữ thập trung tâm. Nhờ công nghệ ảnh thuận, tay quay vặn hướng nào thì bóng chạy hướng đó cực kỳ dễ chỉnh. Nhấn ZERO trên bộ DRO để đặt gốc tọa độ.
5. Bước 5: Di chuyển đo và đọc kết quả: Di chuyển bàn máy đến các điểm đo tiếp theo, quan sát số liệu tọa độ hiển thị tức thì trên bộ DRO hoặc xoay màn chiếu để đo góc vát $\theta$.

Quý khách hàng có thể khám phá thêm dòng máy chiếu chính xác cao có bàn đạp chân tại máy chiếu biên dạng Werka 5291-1510H hoặc hệ thống máy đo tự động vòng bi tại máy đo tự động vòng bi Werka 5280-100.

9. So sánh máy chiếu ảnh thuận 5292-3015N với model 5291-1510H

Bảng đối chiếu kỹ thuật dưới đây làm nổi bật những đặc tính độc đáo của model ảnh thuận Werka 5292-3015N:

10. Ứng dụng thực chiến trong ngành khuôn mẫu, linh kiện bán dẫn, dao cụ CNC và thiết bị y tế

Máy chiếu biên dạng Werka 5292-3015N là thiết bị đo kiểm không thể thiếu trong nhiều ngành sản xuất công nghệ cao:

• Gia Công Dao Cụ Cắt Gọt CNC Cao Cấp: Đo góc sau, bán kính góc lượn mũi dao tiện, góc thoát phoi của dao phay cầu và mũi doa siêu chính xác.
• Chế Tạo Khuôn Mẫu & Linh Kiện Dập Chính Xác: Đo kiểm kích thước cối chày dập lá đồng, giắc cắm ô tô, chân tiếp điểm rơ-le điện tử.
• Ngành Công Nghiệp Bán Dẫn & Điện Tử: Đo khoảng cách chân chip vi mạch IC, độ đồng phẳng khung chì (Lead Frame) và biên dạng mạch in PCB.
• Sản Xuất Đồng Hồ & Bánh Răng Vi Mô: Đo profin răng, góc ăn khớp và độ đảo hướng tâm của bánh răng vi mô trong động cơ bước.
• Thiết Bị Y Tế & Dược Phẩm: Kiểm tra độ sắc nét của kim cấy ghép phẫu thuật, lưỡi dao mổ và biên dạng ren ốc titan cấy ghép y tế.

11. Câu hỏi thường gặp (FAQ) về máy chiếu biên dạng Werka 5292-3015N

Sở hữu ngay máy chiếu biên dạng quang học độ chính xác cao ảnh thuận Werka 5292-3015N – Giải pháp đo kiểm 2D không tiếp xúc ảnh thuận trực quan, sai số siêu nhỏ (3 + L/200)µm, bàn vuông 350mm vững chãi chuẩn Châu Âu, nâng tầm năng lực đo lường và uy tín chất lượng hoàn hảo cho doanh nghiệp của bạn!
