Cặp Khối V Chữ X Gang Đúc Mài Tinh 75x150x130mm Werka 236-0412 (Trục ø8-120mm – Grade 1 – 4 Rãnh 90°)
Gia Công Mài Tinh Theo Cặp Đồng Bộ Tuyệt Đối
khối V chữ X Werka 236-0412 là bộ đôi khối V gang đúc cao cấp kích thước 75x150x130 mm, thiết kế 4 rãnh chữ V 90° hình chữ X đa năng đỡ trục đường kính ø8 – 120 mm, đạt cấp chính xác Grade 1 với dung sai đồng bộ cặp siêu khắt khe ±0.016 mm, chuyên dùng cho kiểm tra độ đảo trục và vạch dấu cơ khí chính xác.
Trong công tác kiểm tra chất lượng (QC) và gia công trục tròn, nỗi lo lớn nhất của các kỹ sư là hiện tượng sai số khi sử dụng hai khối V không cùng cặp gia công: độ chênh lệch chiều cao và góc nghiêng rãnh V làm trục phôi bị dốc, dẫn đến việc đo độ đảo hướng kính (Radial Run-out) và độ thẳng trục bị sai lệch hoàn toàn.
Sản phẩm khối V chữ X Werka 236-0412 xuất hiện như một chuẩn mực định vị cơ khí, được gia công mài phẳng tinh đồng thời theo từng cặp đôi (Adjusted in pair), đảm bảo tính song song và đồng nhất 100% khi đặt trên bàn map đá granite.
📋 Mục Lục Chi Tiết Bài Viết
- 1. Tổng quan thiết kế chữ X 4 rãnh của khối V chữ X Werka 236-0412
- 2. Bảng thông số kỹ thuật chi tiết khối V chữ X Werka 236-0412
- 3. Vật liệu gang đúc xám chống mài mòn và độ ổn định kích thước vĩnh cửu
- 4. Cấp chính xác Grade 1 và dung sai mài tinh cặp đôi ±0.016 mm
- 5. Thiết kế 4 rãnh V 90° đa năng đỡ dải trục từ ø8mm đến ø120mm
- 6. Ứng dụng thực tế của khối V chữ X Werka 236-0412 trong đo lường cơ khí
- 7. Hướng dẫn sử dụng và bảo dưỡng khối V gang đúc trên bàn map
- 8. Địa chỉ mua khối V chữ X Werka 236-0412 chính hãng uy tín
1. Tổng quan thiết kế chữ X 4 rãnh của khối V chữ X Werka 236-0412
Tập đoàn thiết bị đo kiểm và dưỡng chuẩn cơ khí Châu Âu Werka luôn mang lại các giải pháp gá đặt kiểm chuẩn đạt độ tin cậy cơ học cao nhất.
Mẫu sản phẩm khối V chữ X Werka 236-0412 thuộc dòng X-Vee Block Pairs, được thiết kế nguyên khối hình chữ X đặc trưng với 4 rãnh chữ V góc 90 độ bố trí cân xứng ở 4 phía.

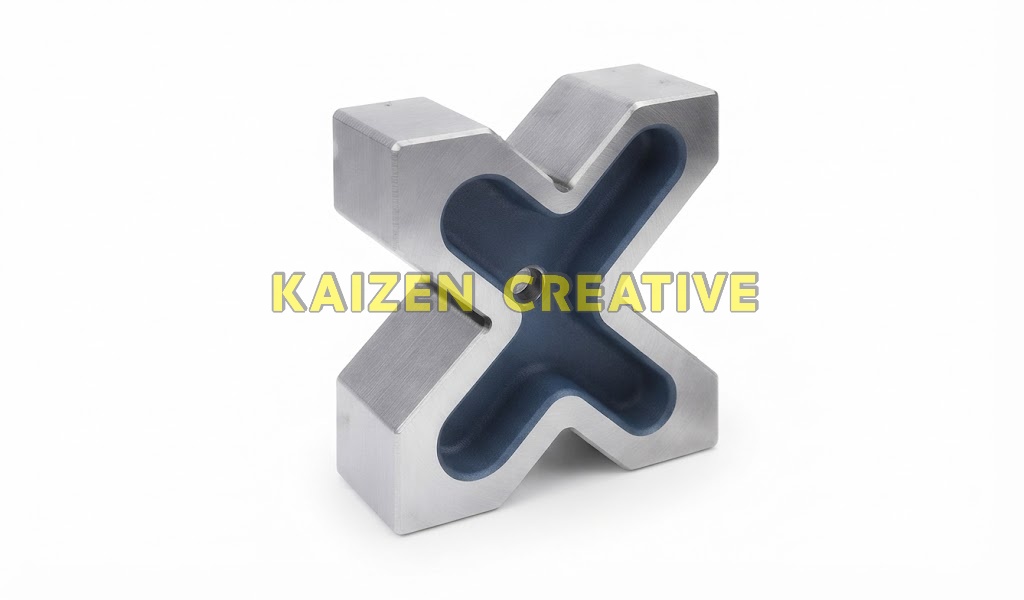

Hình 1: khối V chữ X Werka 236-0412 chế tạo từ gang đúc mài tinh bề mặt bóng loáng, lòng rãnh sơn xanh công nghiệp.
Sở hữu kích thước tiêu chuẩn 75 x 150 x 130 mm (Rộng x Dài x Cao), cặp khối V chữ X Werka 236-0412 có trọng lượng đầm chắc, diện tích mặt đế rộng giúp tự đứng vững vàng trên bàn map đá granite hoặc bàn máy phay mài mà không bị lật đổ.
Tất cả các bề mặt làm việc và mặt chuẩn tiếp xúc đều được mài phẳng siêu tinh (Fine ground), mang lại độ phẳng và độ vuông góc chuẩn mực từng micromet.
2. Bảng thông số kỹ thuật chi tiết khối V chữ X Werka 236-0412
Bảng đối soát thông số kỹ thuật chính hãng từ catalog Werka khẳng định cấp chính xác kiểm chuẩn của khối V chữ X Werka 236-0412:
Hình 2: Trích lục thông số kích thước và bản vẽ kỹ thuật khối V chữ X từ catalog Werka.
3. Vật liệu gang đúc xám chống mài mòn và độ ổn định kích thước vĩnh cửu
Đối với các thiết bị định vị chuẩn kiểm tra, sự biến dạng nhiệt và ứng suất dư bên trong vật liệu kim loại là kẻ thù số một gây ra sai số đo đạc theo thời gian.
khối V chữ X Werka 236-0412 được đúc từ phôi gang xám đặc biệt (Cast iron with high resistance to wear) trải qua quá trình ủ nhiệt luyện già hóa tự nhiên kéo dài hàng tháng.
🛡️ Khả Năng Giảm Chấn & Triệt Tiêu Biến Dạng Tuyệt Đối
Cấu trúc than chì dạng phiến trong gang đúc mang lại khả năng hấp thụ rung động tuyệt vời, giúp kim đồng hồ so luôn đứng yên ổn định khi lăn xoay trục kiểm tra.
Hệ số giãn nở nhiệt thấp và độ chống mài mòn cao giúp các rãnh V duy trì độ chính xác chuẩn xác nguyên bản qua hàng chục năm sử dụng liên tục tại phân xưởng.
Lòng rãnh thoát của khối V được sơn phủ lớp men chống gỉ màu xanh công nghiệp, tạo sự tương phản đẹp mắt và bảo vệ bề mặt không gia công khỏi ẩm mốc.
4. Cấp chính xác Grade 1 và dung sai mài tinh cặp đôi ±0.016 mm
Giá trị đắt giá nhất của bộ sản phẩm khối V chữ X Werka 236-0412 nằm ở quy trình mài tinh cặp đôi đồng bộ (Fine ground, machined and adjusted in pair).
Hai khối V trong cùng một bộ luôn được gá đặt và mài đồng thời trên cùng một hành trình bàn máy mài phẳng CNC độ chính xác cao.
🎯 Dung Sai Cặp Đôi ±0.016 mm
Độ chênh lệch chiều cao từ đáy đến tâm đường sinh rãnh V giữa hai khối trong cặp không vượt quá 0.016mm, đảm bảo trục dài gá lên nằm song song tuyệt đối với bàn map.
📐 Độ Vuông Góc & Độ Phẳng Chuẩn Grade 1
Các mặt tiếp xúc đạt độ phẳng gần như tuyệt đối, triệt tiêu hoàn toàn khe hở ánh sáng khi kiểm tra bằng thước căn lá.
Sự chính xác này mang lại kết quả đo kiểm độ đảo trục tròn có độ lặp lại và độ tin cậy đạt mức 100%.
5. Thiết kế 4 rãnh V 90° đa năng đỡ dải trục từ ø8mm đến ø120mm
Thay vì chỉ có một rãnh V duy nhất như các khối V chữ nhật truyền thống, khối V chữ X Werka 236-0412 cung cấp 4 rãnh chữ V 90 độ kích thước khác nhau bố trí ở 4 hướng:
- Đa dạng dải trục ø8 – 120 mm: Chỉ cần lật xoay các mặt của khối V, người thợ có thể gá đặt từ các chốt định vị nhỏ phi 8mm cho đến các trục cốt máy, trục cán thép lớn đường kính phi 120mm.
- Góc tiếp xúc 90° hoàn mỹ: Đảm bảo trục tròn luôn tự định tâm tự nhiên theo 2 đường sinh tiếp xúc, không bị nghiêng ngả hay trượt lệch khi quay tay rà kim đồng hồ so.
- Lỗ thoát tâm thông minh: Chính giữa khối V có lỗ tròn xuyên tâm giúp giảm trọng lượng thừa và thuận tiện cho việc gá kẹp đòn kéo định vị khi cần thiết.
Sự linh hoạt 4-trong-1 này giúp xưởng gia công tiết kiệm diện tích lưu trữ và chi phí đầu tư nhiều bộ khối V riêng lẻ.
6. Ứng dụng thực tế của khối V chữ X Werka 236-0412 trong đo lường cơ khí
Nhờ độ vững chãi và cấp chính xác Grade 1, khối V chữ X Werka 236-0412 là thiết bị đo kiểm cốt lõi trong nhiều khâu sản xuất:
Hình 3: khối V chữ X Werka 236-0412 kết hợp đồng hồ so kiểm tra độ đảo hướng kính trục động cơ trên bàn map.
🔬 Phòng Đo Lường & Kiểm Soát Chất Lượng (QC/QA)
Kiểm tra độ đảo hướng kính (Radial Run-out), độ đảo mặt đầu, độ tròn và độ thẳng của trục khuỷu, trục cam động cơ ô tô.
✏️ Thợ Nguội Vạch Dấu & Lấy Tâm Trục
Gá trục tròn để dùng thước đo cao vạch đường tâm đối xứng, lấy dấu khoan lỗ then và phay rãnh then trên trục chính xác.
⚙️ Xưởng Mài Tròn & Chế Tạo Trục Vít Me
Kiểm tra độ cong võng của trục vít me bi máy CNC và thanh trượt tròn sau khi gia công nhiệt luyện mài tinh.
🏭 Đại Tu & Bảo Dưỡng Bơm Công Nghiệp
Rà soát độ lệch tâm trục bơm ly tâm, trục tuabin khí và cánh khuấy công nghiệp trước khi lắp ráp bạc đạn.
7. Hướng dẫn sử dụng và bảo dưỡng khối V gang đúc trên bàn map
Để duy trì độ chính xác Grade 1 và bảo vệ bề mặt mài tinh của khối V chữ X Werka 236-0412, kỹ thuật viên nên tuân thủ các nguyên tắc sau:
💡 Bí Quyết Giữ Gìn Khối V Gang Đúc Đúng Chuẩn Kỹ Thuật
- Lau sạch bề mặt trước khi đặt: Dùng khăn vải mịn lau sạch bụi cát trên đáy khối V và mặt bàn map đá granite để tránh làm xước mặt chuẩn.
- Đặt nhẹ nhàng: Hạ từ từ khối V xuống mặt bàn map, tránh va đập mạnh làm mẻ các cạnh mép rãnh 90 độ.
- Đặt trục xoay êm ái: Khi xoay trục kiểm tra độ đảo, nên bôi một lớp dầu mỏng lên bề mặt tiếp xúc rãnh V để giảm ma sát và chống trầy xước trục.
- Bôi dầu chống gỉ sau ca làm: Sau khi sử dụng, lau khô mồ hôi tay và quét một lớp dầu bảo quản chống gỉ chuyên dụng trước khi cất vào hộp carton.
Việc bảo quản đúng chuẩn sẽ giữ cho cặp khối V chữ X Werka 236-0412 luôn duy trì dung sai ±0.016mm suốt nhiều thập kỷ.
8. Địa chỉ mua khối V chữ X Werka 236-0412 chính hãng uy tín
Việc mua phải các khối V gang tạp chất không được ủ khử ứng suất hoặc gia công rời từng cái sẽ dẫn đến sai số kiểm chuẩn nghiêm trọng, gây thiệt hại lớn cho các đơn hàng xuất khẩu cơ khí.
Để trang bị sản phẩm khối V chữ X Werka 236-0412 chính hãng 100% chuẩn thương hiệu Werka với đầy đủ chứng nhận mài tinh cặp đôi Grade 1, quý khách hàng hãy liên hệ ngay hệ thống phân phối chính ngạch Werka Việt Nam.
🌟 CAM KẾT CHẤT LƯỢNG TỪ WERKA VIỆT NAM
Sản phẩm khối V chữ X Werka 236-0412 chuẩn cặp đôi 100% nguyên hộp, bảo hành cấp chính xác Grade 1 và hỗ trợ kiểm định tại các trung tâm Quatest.
✅ Đổi mới trong 7 ngày nếu lỗi
✅ Giao hàng tận nơi toàn quốc
Hãy trang bị ngay khối V chữ X Werka 236-0412 để nâng cao độ chính xác kiểm chuẩn độ đảo trục và tối ưu hóa quy trình gia công cơ khí của bạn ngay hôm nay!
Khám phá thêm size lớn 90x200x170mm và các dòng khối V từ tính, dưỡng chuẩn cơ khí tại danh mục Dưỡng kiểm và đồ gá cơ khí chính xác Werka.
