Bộ dưỡng đo bán kính bo cung R dải R1-7mm 17 lá thép kiểm cung lồi và cung lõm Werka 282-2583

Trong gia công khuôn mẫu chính xác, tiện CNC và sản xuất linh kiện cơ khí, bán kính góc lượn bo R đóng vai trò sống còn giúp triệt tiêu ứng suất tập trung và chống nứt gãy chi tiết.

Thiết bị dưỡng đo bán kính Werka 282-2583 dải R1-7mm gồm 17 lá thép tích hợp cả cung lồi và cung lõm chính là giải pháp kiểm chuẩn quang học bằng mắt thường chuẩn xác và nhanh chóng nhất hiện nay.

1. Tổng quan về dưỡng đo bán kính Werka 282-2583

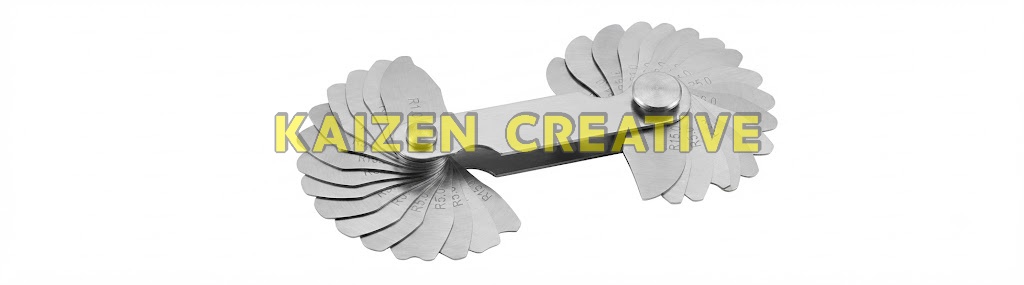

Sản phẩm dưỡng đo bán kính Werka 282-2583 (Radius Gauge) là bộ dụng cụ đo kiểm dưỡng mẫu chuyên dụng để kiểm tra bán kính góc bo tròn từ R1.0mm đến R7.0mm.

Bộ thước bao gồm 17 lá thép mỏng được cắt biên dạng cung tròn quang học siêu chính xác với các bước nhảy kích thước cực nhuyễn.

Được thiết kế và sản xuất bởi thương hiệu đo lường hàng đầu Châu Âu Werka, dưỡng đo bán kính Werka 282-2583 đáp ứng trọn vẹn các tiêu chuẩn kiểm định cơ khí khắt khe.

Mã vạch quốc tế Barcode 6971575712584 được in sắc nét trên bao bì sản phẩm giúp người dùng dễ dàng truy xuất nguồn gốc chính hãng.

Mỗi lá đo của dưỡng đo bán kính Werka 282-2583 đều được dập chìm thông số bán kính R tương ứng rõ ràng, không bị mờ nhòe trong quá trình sử dụng lâu dài.

Cơ cấu thân kẹp dạng đôi với hai núm khóa xoay riêng biệt ở hai đầu giúp giữ chặt các lá đo theo góc xòe quạt mong muốn, tạo sự thuận tiện tối đa khi tác nghiệp.

2. Vì sao thợ khuôn mẫu và thợ tiện CNC bắt buộc phải kiểm soát bán kính bo góc R?

Trong thiết kế cơ khí, góc vuông 90 độ sắc nhọn luôn là nơi tập trung ứng suất cao nhất, dễ dẫn đến hiện tượng gãy nứt trục truyền động hoặc nứt vỡ lòng khuôn khi chịu tải trọng lớn.

Việc bo một góc lượn bán kính R (Fillet Radius) giúp phân tán đều lực tác động, gia tăng độ bền mỏi cho chi tiết lên gấp nhiều lần.

Sử dụng dưỡng đo bán kính Werka 282-2583 giúp kỹ sư KCS kiểm tra ngay lập tức góc bo R của phôi gia công có đạt đúng dung sai bản vẽ thiết kế hay không.

Đối với thợ tiện CNC, dưỡng đo bán kính Werka 282-2583 là công cụ đắc lực để kiểm tra độ mòn bán kính mũi dao tiện (Tool nose radius), giúp thợ tiện kịp thời bù bán kính dao trong bảng điều khiển máy.

Trong ngành chế tạo khuôn dập vuốt nhôm và khuôn ép nhựa, dưỡng đo bán kính Werka 282-2583 đảm bảo bán kính mép cối dập chuẩn xác, ngăn ngừa lỗi rách mép sản phẩm hoặc kẹt phôi.

Kiểm tra bằng phương pháp khe sáng (Light gap method) với dưỡng đo bán kính Werka 282-2583 cho kết quả trực quan ngay trong 2 giây mà không cần tháo phôi lên máy đo 2D/3D phức tạp.

Nhờ đó, dưỡng đo bán kính Werka 282-2583 giúp các nhà máy tiết kiệm hàng trăm giờ đo kiểm và loại bỏ hoàn toàn các lỗi sai hỏng hình học đắt giá.

3. Bảng thông số kỹ thuật chi tiết của dưỡng đo bán kính Werka 282-2583

Dưới đây là bảng thông số kỹ thuật chính thức của dưỡng đo bán kính Werka 282-2583 phục vụ công tác đối soát hồ sơ kỹ thuật và lưu kho:

Bảng thông số kỹ thuật sắc nét trên minh chứng dưỡng đo bán kính Werka 282-2583 là dụng cụ đo lường đạt tiêu chuẩn chất lượng hàng đầu.

Sản phẩm đem lại giải pháp kiểm tra biên dạng góc bo hoàn hảo cho mọi xưởng cơ khí chính xác.

4. Thiết kế hai đầu gá kẹp độc đáo kiểm tra đồng thời cung lồi (Convex) và cung lõm (Concave)

Điểm làm nên sự tiện lợi vượt trội của dưỡng đo bán kính Werka 282-2583 nằm ở cấu trúc thân kẹp hai đầu đối xứng thông minh.

Mỗi đầu của thân kẹp được bố trí nhóm lá đo phục vụ cho từng mục đích kiểm tra chuyên biệt:

Đầu kiểm cung lõm (Concave Blades):
Dùng để áp vào các góc bo ngoài của trục trụ, cạnh góc mép ngoài chi tiết để kiểm tra bán kính lồi của sản phẩm.

Đầu kiểm cung lồi (Convex Blades):
Dùng để áp sâu vào các góc bo lượn bên trong lòng rãnh, góc bo đáy khuôn hoặc bán kính lượn của cổ trục khuỷu.

Các lá thép trên dưỡng đo bán kính Werka 282-2583 được cắt laser CNC biên dạng cung tròn đạt độ sắc nét tuyệt đối, không có gờ mép hay sai lệch bán kính.

Bề mặt thép được mài phẳng mịn màng và xử lý chống oxy hóa, giúp các lá lướt êm ái khi xòe quạt lựa chọn kích thước.

Núm khóa xoay ở cả hai đầu của dưỡng đo bán kính Werka 282-2583 giúp cố định chắc chắn lá đo ở vị trí mong muốn, ngăn hiện tượng lá bị xoay lắc khi đang tì vào phôi.

Đặc biệt, bước nhảy cực nhuyễn 0.25mm trong dải từ R1.0 đến R3.0mm giúp dưỡng đo bán kính Werka 282-2583 đáp ứng hoàn hảo các yêu cầu bo vi mô tinh xảo nhất.

5. Các ứng dụng thực tiễn điển hình của dưỡng đo bán kính Werka 282-2583

Với dải đo thông dụng R1-7mm, dưỡng đo bán kính Werka 282-2583 là thiết bị đo kiểm không thể thiếu trong nhiều ngành công nghiệp sản xuất:

1. Ngành chế tạo khuôn mẫu ép nhựa và khuôn dập:
Kiểm tra bán kính góc lượn lòng khuôn ép nhựa (R cavity), bán kính mép cối dập vuốt và chốt định vị khuôn mẫu.

2. Ngành gia công cơ khí tiện phay CNC:
Đo kiểm bán kính bo góc của dao phay cầu (Ball nose end mill), dao phay ngón bo R (Corner radius end mill) và dao tiện rãnh.

3. Ngành gia công kim loại tấm và uốn chấn:
Kiểm tra bán kính góc uốn chấn kim loại tấm (Bending radius) sau khi chấn trên máy chấn CNC để đảm bảo độ khít mối ghép.

4. Ngành chế tạo phụ tùng ô tô, xe máy và trục động cơ:
Kiểm tra góc lượn chống mỏi tại cổ trục khuỷu, trục cam và các rãnh then truyền động cơ khí.

Sự hiện diện của dưỡng đo bán kính Werka 282-2583 trong túi đồ nghề giúp mọi thao tác nghiệm thu kích thước hình học diễn ra nhanh chóng và chuẩn xác tuyệt đối.

6. Quy trình 5 bước kiểm tra bán kính góc lượn chuẩn xác với dưỡng Werka 282-2583

Để đạt được kết quả kiểm tra chính xác nhất bằng phương pháp khe sáng quang học, kỹ thuật viên nên tuân thủ 5 bước thao tác với dưỡng đo bán kính Werka 282-2583:

Bước 1: Làm sạch bề mặt chi tiết và lá dưỡng
Lau sạch dầu tưới nguội và bavia bám trên góc bo R của phôi gia công.
Lau sạch hai mặt lá đo tương ứng trên dưỡng đo bán kính Werka 282-2583 bằng khăn sạch mềm.

Bước 2: Xác định dạng cung đo (Lồi hay Lõm)
Xác định góc bo trên phôi là góc lượn trong hay góc bo ngoài để chọn đầu cung lồi hoặc cung lõm phù hợp trên dưỡng đo bán kính Werka 282-2583.
Xoay núm khóa để mở lá đo có giá trị R theo bản vẽ thiết kế.

Bước 3: Áp sát lá dưỡng vuông góc với bề mặt phôi
Đặt biên dạng cung tròn của dưỡng đo bán kính Werka 282-2583 áp sát trực tiếp vào góc bo của chi tiết.
Đảm bảo lá dưỡng nằm vuông góc hoàn hảo với đường sinh hình học của cung tròn.

Bước 4: Quan sát khe sáng lọt qua (Light Gap Method)
Hướng vị trí tiếp xúc về phía nguồn sáng hoặc đèn bàn làm việc để quan sát khe hở giữa dưỡng và chi tiết.
Nếu cung tròn khít hoàn toàn và không có tia sáng lọt qua, góc bo R của phôi đạt chuẩn 100% theo dưỡng đo bán kính Werka 282-2583.

Bước 5: Đánh giá sai lệch và ghi nhận kết quả
Nếu hở sáng ở giữa: Bán kính bo trên phôi nhỏ hơn kích thước dưỡng (R thực tế < R dưỡng).
Nếu hở sáng ở hai mép: Bán kính bo trên phôi lớn hơn kích thước dưỡng (R thực tế > R dưỡng).
Gập gọn dưỡng đo bán kính Werka 282-2583 và ghi nhận thông số vào phiếu KCS.

7. Kết hợp dưỡng đo bán kính Werka 282-2583 cùng hệ sinh thái đo lường Werka

Để xây dựng một quy trình kiểm soát chất lượng hình học toàn diện, quý doanh nghiệp nên kết hợp đồng bộ dưỡng đo bán kính Werka 282-2583 cùng các dụng cụ đo lường Werka cao cấp.

Quý khách hàng có thể khám phá toàn bộ danh mục thiết bị đo cơ khí chính xác tại trang chủ đại diện https://werka.com.vn/ để trang bị cho phòng QC.

Để đo kích thước phủ bì hoặc chiều dài đoạn vát trước khi đo bo R, các mẫu thước cặp điện tử độ phân giải 0.01mm của Werka là sự lựa chọn hoàn hảo.

Khi cần đo đường kính ngoài của trục trước khi bo góc lượn với độ chia 0.001mm, các dòng thước panme đo ngoài vi lượng Werka mang lại độ tin cậy tuyệt đối.

Để rà phẳng và kiểm tra độ đảo hướng kính trục xoay sau khi bo R, hãy kết hợp cùng các mẫu đồng hồ so chân gập siêu nhạy của hãng.

Quý đối tác cũng có thể cập nhật thêm thông tin tiêu chuẩn kỹ thuật quốc tế tại website chính thức của hãng https://www.werka.com.

Sự kết hợp đồng bộ này giúp dưỡng đo bán kính Werka 282-2583 phát huy tối đa giá trị, đảm bảo độ chính xác hình học hoàn mỹ cho mọi sản phẩm cơ khí.

8. Hướng dẫn vệ sinh, chống rỉ sét và bảo dưỡng dưỡng đo bán kính

Để duy trì biên dạng cung tròn sắc nét và độ phẳng của các lá thép trên dưỡng đo bán kính Werka 282-2583, người dùng nên thực hiện các biện pháp chăm sóc sau:

Sau mỗi ca làm việc, dùng khăn mềm lau sạch mồ hôi tay và dầu làm mát bám trên các lá đo của dưỡng đo bán kính Werka 282-2583.

Thoa một lớp mỏng dầu bảo quản chống gỉ chuyên dụng lên toàn bộ 17 lá thép trước khi gập gọn vào thân kẹp.

Luôn cất giữ dưỡng đo bán kính Werka 282-2583 bên trong túi nhựa kỹ thuật nguyên bản để hạn chế bụi bẩn và độ ẩm ăn mòn.

Bảo quản thước tại nơi khô ráo, thoáng mát, nhiệt độ phòng ổn định từ 18 đến 25 độ C.

Tuyệt đối không dùng các lá đo của dưỡng đo bán kính Werka 282-2583 để cạo ba-via hoặc cạy nắp kim loại làm mẻ biên dạng cung tròn.

Định kỳ kiểm tra lại biên dạng của các lá đo thường dùng trên máy chiếu quang học 2D Profile Projector để đảm bảo dưỡng chưa bị mòn.

9. Giải đáp các câu hỏi thường gặp (FAQ) về dưỡng đo bán kính Werka 282-2583

Dưới đây là phần giải đáp chi tiết các câu hỏi phổ biến nhất từ khách hàng về dưỡng đo bán kính Werka 282-2583:

Câu hỏi 1: Dưỡng đo bán kính Werka 282-2583 có đo được bán kính góc bo lớn hơn 7mm không?
Trả lời: Model 282-2583 chuyên dùng cho dải R1-7mm. Nếu cần đo dải lớn hơn, quý khách có thể chọn mã Werka 282-2591 (R7.5-15mm) hoặc Werka 282-2607 (R15.5-25mm).

Câu hỏi 2: Có thể tháo rời từng lá đo ra khỏi thân kẹp của dưỡng đo bán kính Werka 282-2583 không?
Trả lời: Có thể vặn mở núm khóa xoay để lấy riêng từng lá đo phục vụ cho các vị trí góc khuất hẹp, sau đó lắp lại dễ dàng.

Câu hỏi 3: Chữ số in trên lá đo của dưỡng đo bán kính Werka 282-2583 có bị mờ khi tiếp xúc với dầu máy không?
Trả lời: Thông số R được dập chìm công nghệ cao trực tiếp vào thân thép nên hoàn toàn không bị phai mờ trước dầu mỡ và hóa chất tẩy rửa.

Câu hỏi 4: Phương pháp kiểm tra khe sáng với dưỡng đo bán kính Werka 282-2583 có độ chính xác bao nhiêu?
Trả lời: Mắt người có thể nhận biết khe sáng lọt qua siêu nhỏ chỉ từ 0.002mm đến 0.005mm, đem lại độ tin cậy cực kỳ cao khi nghiệm thu nhanh.

Câu hỏi 5: Sản phẩm có đầy đủ giấy tờ chứng nhận xuất xứ CO/CQ chính hãng không?
Trả lời: Toàn bộ dưỡng đo bán kính Werka 282-2583 chính hãng do chúng tôi phân phối đều có đầy đủ chứng chỉ xuất xưởng CO/CQ và hóa đơn VAT hợp lệ.

10. Kết luận và địa chỉ mua dưỡng đo bán kính Werka 282-2583 chính hãng

Sở hữu dưỡng đo bán kính Werka 282-2583 là sự đầu tư thông minh và thiết thực cho mọi kỹ sư khuôn mẫu, thợ tiện CNC và chuyên viên kiểm định chất lượng KCS.

Dải đo R1-7mm toàn diện với 17 lá thép sắc nét, tích hợp cả hai đầu cung lồi và cung lõm đem lại sự chuẩn xác và năng suất vượt trội.

Hãy liên hệ ngay với nhà phân phối ủy quyền chính thức của Werka tại Việt Nam để sở hữu dưỡng đo bán kính Werka 282-2583 chính hãng với mức giá ưu đãi nhất cùng chính sách giao hàng tận nơi nhanh chóng trên toàn quốc.
