Đầu Sét Tâm 3D Có Đồng Hồ So Cán ø12mm Werka 223-3607 (Made in Germany – Đầu Gốm Ceramic ø3mm)

đầu sét tâm 3D Werka 223-3607 là thiết bị đo kiểm và thiết lập tọa độ gốc phôi đa chiều cao cấp được sản xuất nguyên chiếc tại CHLB Đức (Made in Germany). Trong môi trường gia công cơ khí chính xác hiện đại trên các dòng máy phay CNC 3 trục, 4 trục, 5 trục và máy xung điện EDM, việc xác định nhanh chóng, chính xác tuyệt đối tọa độ gốc phôi (G54, G55, G56…) đóng vai trò quyết định đến năng suất và chất lượng bề mặt gia công.

Thiết bị đầu sét tâm 3D Werka 223-3607 giải quyết triệt để các rủi ro sai lệch cơ học, triệt tiêu hoàn toàn công đoạn cộng trừ bán kính đầu dò phức tạp và giúp các kỹ thuật viên vận hành máy CNC rút ngắn thời gian căn chỉnh phôi từ 15 phút xuống chỉ còn dưới 60 giây.

🌟 ĐIỂM NHẤN ĐẲNG CẤP TỪ WERKA GERMANY

🔹 Xuất xứ CHLB Đức: Đạt tiêu chuẩn kiểm định cơ khí khắt khe nhất thế giới từ nhà sản xuất đo lường Werka Germany.
🔹 Thiết kế siêu thanh mảnh (Extremely Slim): Dễ dàng quan sát mặt số đồng hồ ở mọi góc nghiêng trong không gian buồng máy hẹp.
🔹 Đầu dò gốm Ceramic chuẩn ø3mm: Kháng từ tính, chống bám dính phôi vụn kim loại, cách điện và hạn chế tối đa nguy cơ gãy trục chính khi quá hành trình.
🔹 Chứng chỉ kiểm chuẩn xuất xưởng (Workshop’s Test Certificate): Mỗi cây đầu sét tâm 3D Werka 223-3607 đều có số seri riêng biệt kèm biên bản kiểm định độ lặp lại.

📑 MỤC LỤC BÀI VIẾT TOÀN DIỆN

1. Tổng quan kỹ thuật về đầu sét tâm 3D Werka 223-3607 Made in Germany
2. Bảng thông số kỹ thuật chi tiết Werka 223-3607
3. Nguyên lý vận hành đồng bộ 3 trục X-Y-Z không cần tính toán bù trừ
4. 5 Ưu thế vượt bậc của đầu sét tâm 3D Werka 223-3607 trên máy phay CNC
5. Quy trình 4 bước thiết lập tọa độ gốc phôi đạt độ chính xác micromet
6. Quy tắc vàng bảo quản và sử dụng đúng kỹ thuật từ nhà máy Werka
7. Các câu hỏi thường gặp (FAQ) về đầu sét tâm 3D Werka 223-3607
8. Địa chỉ mua đầu sét tâm 3D Werka chính hãng giá tốt tại Việt Nam

1. Tổng quan kỹ thuật về đầu sét tâm 3D Werka 223-3607 Made in Germany

Trong gia công khuôn mẫu chính xác cao và chế tạo chi tiết máy hàng không vũ trụ, sai số vị trí gốc phôi luôn là nguyên nhân hàng đầu dẫn đến phế phẩm hàng loạt. đầu sét tâm 3D Werka 223-3607 ra đời như một giải pháp chuẩn mực từ công nghệ cơ khí Đức, kết hợp giữa cơ cấu đòn bẩy truyền động siêu vi và đồng hồ so hiển thị trực quan.

Khác với các loại đầu dò tâm quang học phát tiếng kêu bip-bip hay đầu rà cơ khí lệch tâm truyền thống chỉ đo được mặt phẳng X-Y và phụ thuộc nhiều vào cảm giác tay của thợ, đầu sét tâm 3D Werka 223-3607 cho phép đo lường đa hướng liên tục trên cả 3 trục không gian X, Y và Z một cách hoàn toàn tự động theo độ dịch chuyển của kim đồng hồ.

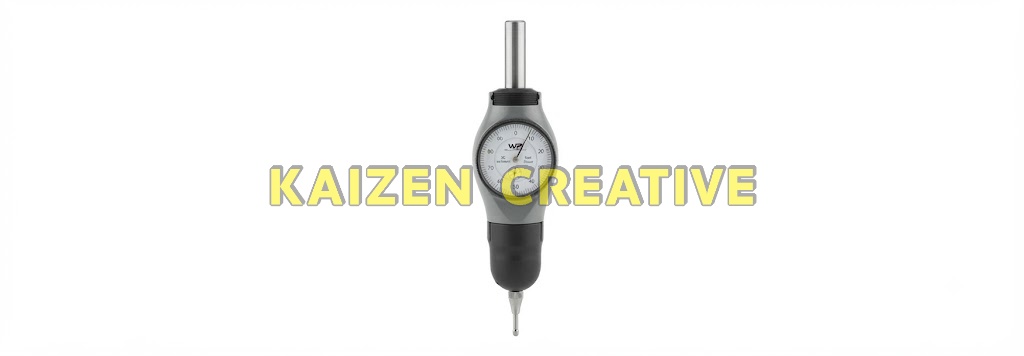

Hình 1: Thiết bị đầu sét tâm 3D Werka 223-3607 chính hãng nhập khẩu nguyên chiếc từ CHLB Đức.

Cán gá của sản phẩm được mài tròn chính xác với đường kính tiêu chuẩn ø12mm. Kích thước cán này cho phép gá lắp nhanh chóng vào hầu hết các loại đầu kẹp dao phổ biến hiện nay như Collet ER16, ER20, ER25, ER32 hoặc bầu kẹp thủy lực, bầu kẹp nhiệt trên các máy gia công trang bị côn BT30, BT40, BT50 hay HSK63A.

Chiều dài tổng thể của đầu sét tâm 3D Werka 223-3607 đạt 166mm cùng thân vỏ kiểu giọt nước siêu mảnh (Extremely slim design). Cấu trúc thon gọn này đem lại tầm nhìn thông thoáng tuyệt đối cho thợ máy, giúp việc quan sát kim số từ bên ngoài cửa kính bảo vệ của máy CNC trở nên rõ ràng mà không bị che khuất bởi đầu kẹp hay hệ thống vòi tưới nguội.

2. Bảng thông số kỹ thuật chi tiết Werka 223-3607

Mỗi chi tiết cấu thành nên đầu sét tâm 3D Werka 223-3607 đều được gia công với độ chính xác chuẩn Đức, đảm bảo tuổi thọ vận hành bền bỉ qua hàng chục nghìn chu kỳ rà gá tại nhà xưởng. Dưới đây là bảng thông số kỹ thuật chuẩn được trích xuất từ tài liệu xuất xưởng chính hãng:

Đặc Tính Kỹ Thuật	Giá Trị Tiêu Chuẩn	Ghi Chú Ứng Dụng
Mã sản phẩm (Art. No.)	223-3607	Dòng 3D Tester With Dial Indicator cao cấp
Xuất xứ thương hiệu	Made in Germany	Nhà máy Werka CHLB Đức
Dải đo hiệu dụng (Measuring Range)	1.5 mm	Vùng hiển thị độ dịch chuyển kim nhạy cảm
Đường kính cán kẹp (Shank Diameter)	ø12 mm	Gá trực tiếp vào Collet ER / Bầu kẹp máy phay
Chiều dài tổng thể (Length)	166 mm	Thân thon gọn, tối ưu khoảng không bàn máy
Quy cách đầu kim dò (Probe)	ø3 mm Ceramic (Gốm)	Chống nhiễm từ, cách điện, thay thế độc lập
Hộp bảo quản đi kèm	Top plastic case	Hộp nhựa kỹ thuật định hình chống sốc
Chứng nhận chất lượng	Workshop’s test certificate	Kèm phiếu kiểm chuẩn độ lặp lại từng cây
Mã vạch quốc tế (Barcode EAN)	6972727953607	Truy xuất nguồn gốc hàng hóa chính hãng

3. Nguyên lý vận hành đồng bộ 3 trục X-Y-Z không cần tính toán bù trừ

Điểm làm nên giá trị độc nhất của đầu sét tâm 3D Werka 223-3607 nằm ở cơ chế chuyển đổi động học 3D độc quyền của Đức. Cơ chế này đồng bộ hóa mọi lực tiếp xúc cơ học từ các phương X, Y (ngang) và Z (đứng) thành một chuyển động tịnh tiến duy nhất lên cụm kim chỉ thị đồng hồ so.

Khi bạn di chuyển trục máy CNC để đầu dò gốm ø3mm tiếp xúc nhẹ vào cạnh cạnh phôi gia công, kim đồng hồ bắt đầu quay. Điểm chạm mép phôi thực tế trùng khít tuyệt đối với tâm trục chính của máy phay khi kim đồng hồ quay về đúng vị trí số 0.

Cấu tạo chi tiết và đầu dò gốm ceramic phi 3mm của đầu sét tâm 3D Werka 223-3607

Hình 2: Cấu tạo đầu kim gốm Ceramic ø3mm chống nhiễm từ và cơ cấu truyền động 3D siêu nhạy của Werka 223-3607.

Điều này đồng nghĩa với việc thợ vận hành KHÔNG CẦN CỘNG HOẶC TRỪ BÁN KÍNH ĐẦU DÒ (như khi dùng đầu rà quang phi 10mm phải cộng 5mm, hay đầu rà gá đập lệch tâm). Với đầu sét tâm 3D Werka 223-3607, khi kim chỉ về 0, tọa độ hiển thị trên màn hình điều khiển CNC (Fanuc, Mitsubishi, Siemens, Heidenhain…) chính là tọa độ thực tế của mép phôi hoặc mặt chuẩn Z.

💡 CƠ CHẾ BẢO VỆ GÃY ĐẦU KIM THÔNG MINH (BREAK-POINT PROBE)

Mũi kim gốm Ceramic ø3mm của đầu sét tâm 3D Werka 223-3607 được tiện một rãnh khía định vị chịu lực có chủ đích. Trong trường hợp thợ máy vô tình quay tay quay (MPG) quá đà đâm sâu vào phôi, mũi kim gốm sẽ tự gãy tại điểm rãnh này nhằm triệt tiêu lực va đập, bảo vệ toàn bộ cơ cấu bánh răng đắt tiền bên trong đồng hồ và bảo vệ an toàn tuyệt đối cho trục chính Spindle của máy phay.

4. 5 Ưu thế vượt bậc của đầu sét tâm 3D Werka 223-3607 trên máy phay CNC

Được trang bị trong các xưởng gia công khuôn mẫu chính xác và các viện cơ khí chế tạo, đầu sét tâm 3D Werka 223-3607 mang lại những lợi ích kinh tế và kỹ thuật vượt bậc so với các phương pháp căn chỉnh truyền thống:

4.1. Kháng nhiễm từ hoàn toàn nhờ mũi kim gốm Ceramic

Khi gia công các chi tiết thép từ tính, thép làm khuôn SKD11, SKD61, NAK80 hoặc các phôi được kẹp chặt trên bàn từ máy mài phẳng/máy phay, đầu kim kim loại thông thường sẽ bị hút dính mạt sắt li ti gây sai số hàng chục micromet. Đầu kim Ceramic của đầu sét tâm 3D Werka 223-3607 hoàn toàn không nhiễm từ, không bám mạt kim loại và không dẫn điện, đảm bảo tiếp xúc điểm đạt độ tinh sạch cao nhất.

4.2. Khả năng rà cạnh phôi, rà tâm lỗ và rà tâm trục trụ tròn

Với cơ chế đo 3 chiều, thiết bị cho phép người dùng dễ dàng dò tâm lỗ tròn trong hoặc tìm tâm khối trụ tròn ngoài. Bạn chỉ cần chạm đầu dò vào 4 điểm đối xứng (X-, X+, Y-, Y+), ghi nhận tọa độ và chia đôi để tìm ra tâm hình học chính xác mà không cần dùng đến các đồ gá rà tâm phức tạp.

4.3. Đo kiểm độ song song và rà phẳng bề mặt phôi (Flatness & Parallelism)

Không chỉ là dụng cụ lấy gốc phôi, đầu sét tâm 3D Werka 223-3607 còn hoạt động như một chiếc đồng hồ so cơ khí chính xác gắn trên trục chính. Bạn có thể di chuyển bàn máy dọc theo trục X hoặc Y để kiểm tra độ song song của cạnh phôi so với băng máy, hoặc rà phẳng mặt trên của phôi trước khi phay mặt phẳng chuẩn.

4.4. Đo chiều sâu và lấy chuẩn gốc Z trực tiếp

Khi dịch chuyển trục Z đi xuống tiếp xúc với bề mặt phôi, kim đồng hồ sẽ quay ngược chiều và chỉ về số 0 khi đầu kim ở đúng cao độ chuẩn Z0. Phương pháp này loại bỏ hoàn toàn việc dùng giấy chêm hay cục canh sét dao quang Z bị dầu bám làm lệch số đo.

4.5. Tiết kiệm 80% thời gian Setup máy CNC

Việc rút ngắn thời gian chuẩn bị máy từ 10-15 phút xuống dưới 1-2 phút cho mỗi lần thay phôi giúp xưởng gia công gia tăng thời gian chạy dao thực tế (Spindle running time), giảm thiểu chi phí nhân công và hạn chế tối đa rủi ro phế phẩm do người thợ tính nhầm bán kính đầu rà.

Kỹ sư CNC thao tác lấy gốc phôi XYZ và rà phẳng bề mặt với đầu sét tâm 3D Werka 223-3607

Hình 3: Thiết lập gốc tọa độ G54 đa chiều nhanh chóng và chính xác với đầu sét tâm 3D Werka 223-3607.

5. Quy trình 4 bước thiết lập tọa độ gốc phôi đạt độ chính xác micromet

Để khai thác tối đa độ chính xác của đầu sét tâm 3D Werka 223-3607 trên máy phay phay CNC, kỹ thuật viên cần tuân thủ quy trình chuẩn hóa gồm 4 bước kỹ thuật sau đây:

Bước 1: Gá kẹp và kiểm tra độ đồng tâm trục chính

Gá cán ø12mm của đầu sét tâm 3D Werka 223-3607 vào đầu kẹp Collet ER chính xác. Dùng tay xoay nhẹ trục chính để đảm bảo thân thiết bị quay ổn định không bị đảo. Khi xuất xưởng, thiết bị đã được cân đồng tâm sẵn tại phòng Lab Werka Đức.

Bước 2: Tiếp cận cạnh phôi theo phương X hoặc Y

Sử dụng tay quay phát xung MPG ở chế độ bước tiến mịn (x1 hoặc x10). Di chuyển từ từ để đầu gốm Ceramic chạm vào mép cạnh phôi. Kim đồng hồ sẽ bắt đầu xoay dần từ vạch ban đầu về phía vạch 0.

Bước 3: Căn chỉnh kim đồng hồ về đúng vạch số 0

Tiếp tục điều khiển bước tiến vi dịch chuyển cho tới khi kim lớn của đồng hồ chỉ đúng chính xác vạch 0. Lúc này, tâm trục chính máy CNC đang nằm thẳng hàng với cạnh mép phôi.

Bước 4: Nhập tọa độ vào hệ điều khiển máy CNC (G54 – G59)

Truy cập vào trang tọa độ làm việc (Work Coordinate Offset) trên màn hình CNC, chọn hệ tọa độ cần thiết lập (ví dụ G54), nhấn phím X0 [MEASURE] hoặc Y0 [MEASURE] để ghi nhận tọa độ gốc phôi mà không cần cộng trừ thêm bất kỳ con số nào.

6. Quy tắc vàng bảo quản và sử dụng đúng kỹ thuật từ nhà máy Werka

Là dòng thiết bị cơ học vi mô có độ nhạy cực cao, để duy trì độ tin cậy và độ lặp lại của đầu sét tâm 3D Werka 223-3607 trong nhiều năm hoạt động, người sử dụng cần nghiêm ngặt tuân thủ 3 cảnh báo kỹ thuật in trực tiếp trên catalog của hãng:

⚠️ 3 QUY TẮC BẢO QUẢN BẮT BUỘC TỪ WERKA GERMANY

🚫 Tuyệt đối không để tiếp xúc với chất lỏng (Not allowed to contact with liquid like water and oil): Tuyệt đối không bật vòi nước tưới nguội dung dịch Coolant hoặc để dầu bôi trơn dính vào khe cơ cấu bên trong thân máy đo. Nước và phoi bẩn lọt vào sẽ làm gỉ sét và nghẹt hệ thống đòn bẩy truyền lực siêu nhỏ.
🚫 Chống va đập và rơi rớt (No shocking): Tránh rơi tự do hoặc để đầu dao va chạm với tốc độ chạy dao nhanh G00. Khi không sử dụng, bắt buộc phải cất thiết bị vào hộp nhựa cao cấp chuyên dụng (Top plastic case) đi kèm.
🚫 Chỉ vệ sinh bằng chất tẩy rửa không dung môi (Solvent-free detergent only): Không sử dụng các loại hóa chất tẩy rửa gốc dung môi mạnh như axeton, xăng thơm, cồn công nghiệp nồng độ cao để lau mặt kính đồng hồ vì có thể làm mờ mặt số và biến tính phớt làm kín.

7. Các câu hỏi thường gặp (FAQ) về đầu sét tâm 3D Werka 223-3607

❓ Đầu sét tâm 3D Werka 223-3607 có cần quay trục chính máy CNC khi đo không?

Trả lời: Hoàn toàn KHÔNG. Khác với đầu dò tâm cơ khí dạng đập lệch tâm bắt buộc phải quay trục chính ở tốc độ 400 – 600 RPM, đầu sét tâm 3D Werka 223-3607 đo tĩnh khi trục chính đứng yên hoàn toàn. Nghiêm cấm bật quay trục chính (M03/M04) khi đang lắp đầu sét tâm 3D vì lực ly tâm có thể làm hỏng cụm đồng hồ.

❓ Nếu vô tình làm gãy đầu kim gốm ø3mm thì có mua lẻ thay thế được không?

Trả lời: Có. Werka cung cấp sẵn các đầu kim gốm Ceramic ø3mm chính hãng dạng phụ tùng thay thế. Đầu kim liên kết với thân đồng hồ bằng ren vặn chuyên dụng, người dùng có thể dùng cờ-lê nhỏ vặn tháo mũi gãy và thay thế mũi mới trong vòng 1 phút mà không cần gửi thiết bị đi hiệu chuẩn lại.

❓ Cán ø12mm của Werka 223-3607 lắp vào đầu kẹp nào là tối ưu nhất?

Trả lời: Bạn có thể dùng Collet ER20-12, ER25-12, ER32-12 hoặc bầu kẹp nhiệt / bầu kẹp thủy lực cán ø12mm. Nên sử dụng một đầu kẹp dao riêng biệt dành riêng cho đầu sét tâm 3D Werka 223-3607 để duy trì độ đồng tâm cao nhất mà không cần tháo lắp Collet nhiều lần.

❓ Sản phẩm có kèm chứng chỉ kiểm chuẩn hiệu chuẩn hay không?

Trả lời: Có. 100% sản phẩm đầu sét tâm 3D Werka 223-3607 khi phân phối chính hãng đều đi kèm biên bản kiểm định xuất xưởng từ phòng thí nghiệm Werka CHLB Đức (Workshop’s Test Certificate), thể hiện số seri trùng khớp khắc trên thân sản phẩm.

8. Địa chỉ mua đầu sét tâm 3D Werka chính hãng giá tốt tại Việt Nam

Để đảm bảo mua đúng sản phẩm đầu sét tâm 3D Werka 223-3607 chuẩn gốc Made in Germany, đầy đủ hóa đơn VAT chứng từ CO/CQ và phiếu chứng chỉ kiểm định xuất xưởng, quý khách hàng nên chọn mua tại hệ thống phân phối ủy quyền chính thức của thương hiệu Werka tại Việt Nam.

Truy cập ngay website chính thức werka.com.vn để nhận báo giá dự án ưu đãi nhất, tư vấn kỹ thuật chuyên sâu và chính sách bảo hành 12 tháng chính hãng trên toàn quốc.
