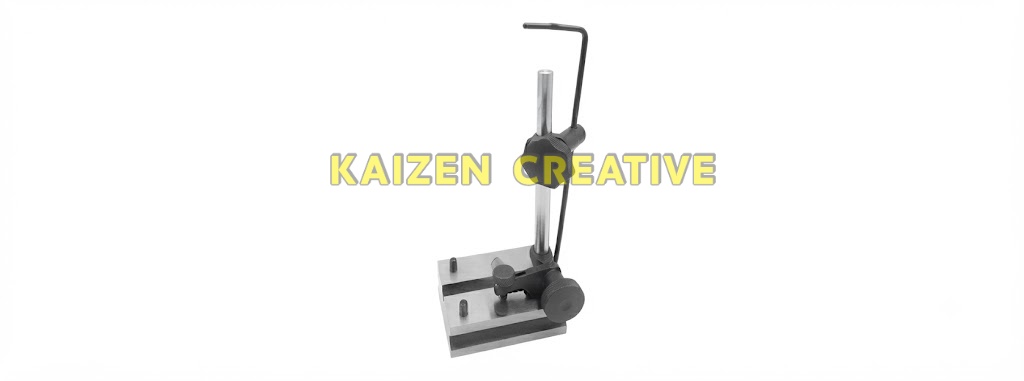

Chân Đế Vạch Dấu Rà Phẳng Cơ Khí Có Vi Chỉnh 175mm Werka 254-1778 (Surface Gauge Kèm 2 Trụ ø10mm Đế Thép Rãnh V)

chân đế vạch dấu Werka 254-1778 là thiết bị đo kiểm và lấy dấu cao độ cơ khí chuyên nghiệp không thể thiếu trên các bàn map rà phẳng chuẩn của mọi phân xưởng.

Sở hữu đế thép lăng trụ mài phẳng tích hợp rãnh V cùng cụm vi chỉnh tinh xảo, chân đế vạch dấu Werka 254-1778 mang lại sự đầm chắc và độ chuẩn xác tuyệt đối khi rà phôi.

1. Tổng quan về chân đế vạch dấu Werka 254-1778 và vai trò trên bàn rà phẳng

Trong quá trình gia công cơ khí chế tạo khuôn mẫu, việc truyền độ cao chuẩn và vạch các đường thẳng song song trên bề mặt phôi là công việc diễn ra hàng ngày.

Để đạt được độ song song micromet, người thợ cơ khí bắt buộc phải sử dụng dụng cụ rà vạch dấu chuyên dụng (Surface Gauge) phối hợp cùng bàn map đá granite hoặc bàn gang.

Sản phẩm chân đế vạch dấu Werka 254-1778 chính là chuẩn mực thiết bị hỗ trợ đắc lực cho công đoạn rà phẳng, lấy dấu và kiểm tra độ đồng phẳng của chi tiết máy.

Mẫu chân đế vạch dấu Werka 254-1778 có chiều cao tiêu chuẩn 175mm và được nhà sản xuất chu đáo cung cấp kèm theo 2 thanh dầm trụ tròn mạ crom phi 10mm.

Khối đế của chân đế vạch dấu Werka 254-1778 được đúc từ thép đặc biệt với kích thước 84x65x27mm, mài phẳng tinh xảo tạo trọng tâm thấp chống lật cực tốt.

Mặt đáy của chân đế vạch dấu Werka 254-1778 được xẻ rãnh lăng trụ chữ V (Prismatic base) giúp dụng cụ tự định tâm vững chắc trên các chi tiết phôi trụ tròn.

Cơ cấu khớp xoay của chân đế vạch dấu Werka 254-1778 tích hợp núm ốc vi chỉnh ren mịn cho phép điều chỉnh cao độ mũi kim chính xác từng li nhỏ.

Mũi vạch tôi cứng đường kính phi 4mm trên chân đế vạch dấu Werka 254-1778 có một đầu thẳng và một đầu gập 90 độ vô cùng linh hoạt.

Trang bị chân đế vạch dấu Werka 254-1778 giúp thợ nguội, thợ phay và thợ tiện kiểm soát dung sai hình học một cách nhanh chóng và tin cậy.

Sự bền bỉ và độ chuẩn mực của chân đế vạch dấu Werka 254-1778 khẳng định đẳng cấp chế tác của thương hiệu đo lường danh tiếng Werka.

2. Bảng thông số kỹ thuật chi tiết chân đế vạch dấu Werka 254-1778

Dưới đây là bảng thông số kỹ thuật chính thức của chân đế vạch dấu Werka 254-1778 cùng các kích thước dầm cao hơn trong cùng dòng Surface Gauge Werka.

Sự đồng bộ về quy cách kỹ thuật giúp chân đế vạch dấu Werka 254-1778 đáp ứng trọn vẹn các bài kiểm tra dung sai gắt gao nhất trong phòng đo lường QC.

Mã vạch quốc tế 6971570711778 in trực tiếp trên bao bì giúp người dùng an tâm tuyệt đối về chất lượng chính ngạch của chân đế vạch dấu Werka 254-1778.

Quý khách có thể kết hợp sử dụng cùng thước cặp cơ khí để đo đối chứng kích thước lấy dấu nhanh chóng.

3. Những ưu điểm công nghệ vượt trội trên chân đế vạch dấu Werka 254-1778

Được thiết kế dựa trên kinh nghiệm thực tế của các chuyên gia gia công cơ khí Đức, chân đế vạch dấu Werka 254-1778 sở hữu nhiều điểm cộng vượt trội.

Dưới đây là 5 ưu thế nổi trội giúp chân đế vạch dấu Werka 254-1778 trở thành công cụ rà vạch chuẩn mực hàng đầu.

3.1. Đế thép lăng trụ mài phẳng tinh xảo có rãnh V

Khối đế của chân đế vạch dấu Werka 254-1778 được đúc bằng thép đặc nguyên khối nặng, bề mặt đáy và các mặt bên được mài bóng phẳng mịn.

Rãnh lăng trụ V-groove dưới đáy chân đế vạch dấu Werka 254-1778 cho phép đặt trực tiếp lên các bề mặt trụ tròn của trục máy, ống kim loại mà không bị trượt lắc.

Độ phẳng xuất sắc của đế chân đế vạch dấu Werka 254-1778 tạo lực hút mút nhẹ nhàng khi trượt trên bề mặt bàn map đá granite nhẵn bóng.

3.2. Cụm vi chỉnh Fine Adjustment tinh chỉnh siêu nhạy

Khớp nối bản lề chân đế của chân đế vạch dấu Werka 254-1778 được trang bị một vít vi chỉnh bước ren cực mịn.

Sau khi khóa chặt trục chính, thợ chỉ cần xoay nhẹ ốc vi chỉnh trên chân đế vạch dấu Werka 254-1778 để hạ hoặc nâng mũi vạch với độ dịch chuyển siêu nhỏ.

Tính năng vi chỉnh của chân đế vạch dấu Werka 254-1778 giúp việc bắt điểm cao độ chuẩn từ khối căn mẫu (Gauge Block) diễn ra cực kỳ chính xác.

3.3. Cung cấp kèm 2 thanh trụ dầm mạ crom sáng bóng

Werka trang bị sẵn 2 thanh trụ dầm đứng phi 10mm (Supplied with two beams) bên trong bộ sản phẩm chân đế vạch dấu Werka 254-1778.

Người dùng có thể linh hoạt thay đổi chiều dài trụ dầm của chân đế vạch dấu Werka 254-1778 tùy theo độ cao của phôi gia công thực tế.

Lớp mạ crom dày trên thanh trụ của chân đế vạch dấu Werka 254-1778 chống rỉ sét và đảm bảo kẹp trượt trơn tru mà không làm xước thân dầm.

3.4. Mũi vạch tôi cứng phi 4mm đa góc độ tiếp cận

Mũi vạch đi kèm của chân đế vạch dấu Werka 254-1778 làm bằng thép hợp kim tôi cứng với đường kính phi 4mm vững chãi.

Một đầu mũi của chân đế vạch dấu Werka 254-1778 được mài nhọn thẳng đứng để vạch dấu phẳng, đầu còn lại uốn cong 90 độ để rà vào các rãnh hốc sâu.

Độ cứng vượt trội giúp mũi vạch chân đế vạch dấu Werka 254-1778 cào xước rõ nét trên thép tôi cứng, gang đúc và kim loại màu mà không lo cùn mòn.

3.5. Chốt tì dẫn hướng chống lệch cạnh phôi

Khối đế của chân đế vạch dấu Werka 254-1778 tích hợp sẵn 2 chốt đẩy định hướng (guide pins) ở mặt trước.

Khi ấn chốt thò xuống, người thợ có thể tì chân đế vạch dấu Werka 254-1778 trượt tịnh tiến bám sát theo mép cạnh bàn map hoặc gờ phôi thẳng.

Nhờ đó, đường vạch tạo bởi chân đế vạch dấu Werka 254-1778 luôn song song tuyệt đối với cạnh chuẩn mà không bị trôi phương vị.

4. Cách chân đế vạch dấu Werka 254-1778 triệt tiêu sai số khi rà gá phôi

Trong gia công cơ khí chính xác, việc phôi bị nghiêng hoặc không song song với bàn máy phay sẽ dẫn đến toàn bộ bề mặt gia công bị vát chéo hỏng dung sai.

Nếu chỉ dùng thước đo thông thường, người thợ rất khó phát hiện ra độ nghiêng 0.02mm của bề mặt phôi kích thước lớn.

Ứng dụng chân đế vạch dấu Werka 254-1778 kết hợp với mặt phẳng chuẩn bàn map giúp phát hiện và cân chỉnh độ song song của phôi cực nhanh.

Khối lượng đầm chắc của đế thép chân đế vạch dấu Werka 254-1778 giữ cho mũi kim luôn giữ vững độ cao ổn định trong suốt quá trình rà trượt.

Đồng thời, chân đế vạch dấu Werka 254-1778 cho phép gá lắp trực tiếp cả đồng hồ so chân gập để biến thành bộ gá rà kiểm tra độ đảo phôi chuyên dụng.

Sự đa năng linh hoạt này của chân đế vạch dấu Werka 254-1778 giúp tiết kiệm hàng triệu đồng chi phí mua sắm các loại đồ gá đơn lẻ.

Quý khách có thể kết hợp trang bị cùng các dòng thiết bị kiểm chuẩn khác như thước panme để kiểm soát kích thước tuyệt đối sau khi phay tiện.

5. Hướng dẫn sử dụng vi chỉnh và rãnh V chân đế vạch dấu Werka 254-1778

Để đạt được hiệu quả lấy dấu và rà phẳng tối ưu nhất với chân đế vạch dấu Werka 254-1778, người dùng nên thực hiện theo quy trình chuẩn sau.

5.1. Quy trình thao tác lấy độ cao và vạch dấu

Bước 1: Lau sạch bụi bẩn và dầu nhờn trên mặt bàn map và đế của chân đế vạch dấu Werka 254-1778 bằng cồn công nghiệp hoặc khăn khô mềm.

Bước 2: Chọn thanh trụ dầm phù hợp trong 2 thanh dầm đi kèm và lắp chặt vào đế của chân đế vạch dấu Werka 254-1778.

Bước 3: Gá mũi vạch phi 4mm lên kẹp trượt của chân đế vạch dấu Werka 254-1778, đưa mũi kim chạm nhẹ vào mặt trên của khối căn mẫu hoặc thước chuẩn độ cao.

Bước 4: Khóa ốc trượt chính, sau đó xoay núm ốc vi chỉnh trên chân đế vạch dấu Werka 254-1778 để tinh chỉnh mũi vạch khẽ liếm nhẹ đúng mặt phẳng chuẩn.

Bước 5: Đưa chân đế vạch dấu Werka 254-1778 sang vị trí phôi cần lấy dấu, tì nhẹ đế xuống bàn map và trượt nhẹ để vạch đường dấu sắc nét trên phôi.

5.2. Chăm sóc và bảo quản thiết bị

Sau khi sử dụng xong chân đế vạch dấu Werka 254-1778, dùng chổi lông mềm quét sạch mạt phoi kim loại bám quanh khớp xoay.

Thoa một lớp dầu bảo dưỡng chống rỉ nhẹ lên đế thép và các bề mặt kim loại của chân đế vạch dấu Werka 254-1778.

Cất giữ chân đế vạch dấu Werka 254-1778 trong hộp đựng khô ráo, tránh để đế thép va đập mạnh làm trầy xước mặt phẳng mài tinh.

Thường xuyên kiểm tra độ nhọn của mũi vạch trên chân đế vạch dấu Werka 254-1778 để mài bén lại kịp thời khi cần thiết.

6. Đánh giá so sánh và ứng dụng thực tiễn của chân đế vạch dấu Werka 254-1778

Bảng đánh giá so sánh dưới đây làm nổi bật sự vượt trội về độ ổn định và tính tiện dụng của chân đế vạch dấu Werka 254-1778.

Sản phẩm chân đế vạch dấu Werka 254-1778 được ứng dụng vô cùng rộng rãi trong thực tiễn sản xuất:

– Phòng kiểm tra chất lượng KCS / QC: Rà kiểm tra độ phẳng, độ song song và kiểm tra dung sai vị trí chi tiết gia công.

– Xưởng phay khuôn mẫu chính xác: Lấy độ cao chuẩn từ căn mẫu và vạch đường phân khuôn, đường chuẩn phay thô.

– Gia công tiện cơ và tiện CNC: Rà đồng tâm chi tiết tròn trên mâm cặp 4 chấu và lấy dấu tâm lỗ khoan mặt bích.

– Lắp ráp máy cơ khí chính xác: Căn chỉnh độ thăng bằng và độ thẳng hàng của các thanh trượt dẫn hướng tuyến tính LM Guide.

Quý khách có thể kết hợp trang bị thêm đồng hồ so chính hãng để lắp lên chân đế, tạo thành bộ dụng cụ đo đảo trục hoàn hảo.

7. Câu hỏi thường gặp về chân đế vạch dấu Werka 254-1778
