Bộ phụ kiện gá kẹp căn mẫu chuẩn đa năng 12 chi tiết kèm 3 khung kẹp 50-200mm và đế đứng Werka 5131-172

Khối căn mẫu chuẩn (Gauge Blocks) là thước đo tham chiếu cao quý nhất trong ngành cơ khí chính xác, nhưng nếu chỉ đứng một mình, chúng chỉ là các khối thép hình hộp rời rạc không thể trực tiếp kẹp đo hay vạch dấu phôi.

Sự ra đời của bộ phụ kiện căn mẫu Werka 5131-172 gồm 12 chi tiết cao cấp chính là chìa khóa vạn năng biến những khối căn mẫu tĩnh thành hệ thống thiết bị đo kiểm ngoài, đo trong, đo chiều cao và compa vạch dấu siêu chính xác cấp độ micromet.

1. Tổng quan về bộ phụ kiện căn mẫu Werka 5131-172

Sản phẩm bộ phụ kiện căn mẫu Werka 5131-172 (Gauge Block Accessory Set) là bộ dụng cụ mở rộng tính năng đo lường toàn diện gồm 12 chi tiết cơ khí chính xác chuyên dụng.

Bộ phụ kiện được thiết kế để liên kết, kẹp giữ và biến đổi các khối căn mẫu chuẩn thành các dưỡng đo chuyên biệt phục vụ đa dạng nhu cầu kiểm tra hình học.

Được nghiên cứu và chế tạo theo tiêu chuẩn đo lường Châu Âu của tập đoàn Werka, bộ phụ kiện căn mẫu Werka 5131-172 cam kết độ phẳng, độ song song và độ vuông góc tuyệt đối trên từng ngàm tiếp xúc.

Mã vạch quốc tế Barcode 6971575712782 được in sắc nét trên tem niêm phong giúp khách hàng nhận diện hàng chính hãng và được bảo hộ quyền lợi trọn vẹn.

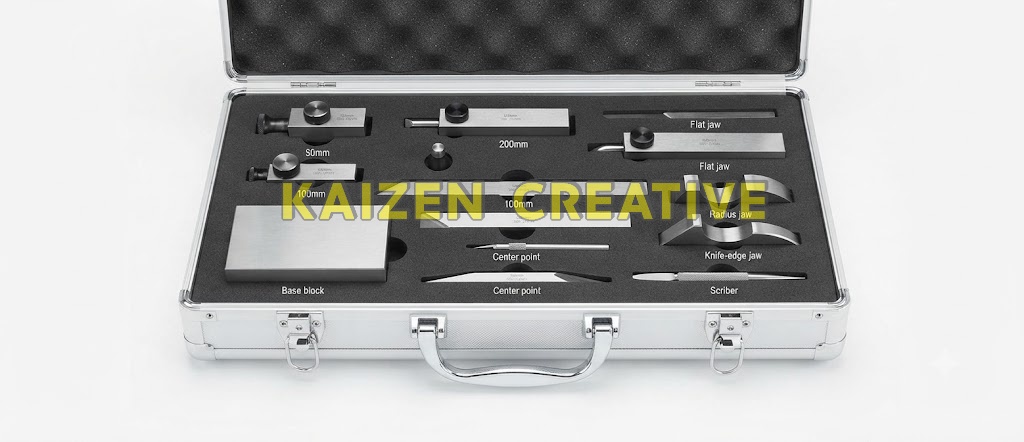

Toàn bộ 12 chi tiết của bộ phụ kiện căn mẫu Werka 5131-172 được sắp xếp khoa học trong khay mút định hình chống sốc bên trong vali hợp kim nhôm sang trọng có khóa an toàn.

Các bề mặt làm việc đều được mài nghiền siêu bóng gương (Lapping) với độ cứng chống mòn cao, sẵn sàng phục vụ cho các phép đo cấp chuẩn phòng Lab.

2. Vì sao phòng hiệu chuẩn đo lường và xưởng gia công chính xác bắt buộc phải trang bị bộ phụ kiện căn mẫu?

Khi cần kiểm tra kích thước lỗ trong của chi tiết gia công có dung sai chỉ ±0.002mm hoặc đo khoảng cách hai mặt bích ngoài, các loại thước đo thông thường rất dễ bị sai số.

Nếu không có bộ phụ kiện căn mẫu Werka 5131-172, bạn không thể ghép các khối căn mẫu lại để đưa vào đo trực tiếp trong lòng lỗ hay gá đặt đứng vững trên bàn máp đá hoa cương.

Sở hữu bộ phụ kiện căn mẫu Werka 5131-172 cho phép bạn tạo ra một dưỡng kiểm ngoài (Snap Gauge Master) hoặc dưỡng kiểm trong (Internal Bore Master) ở bất kỳ kích thước nào bạn muốn chỉ sau 1 phút lắp ráp.

Lực ép lò xo phân bổ đều trên các khung kẹp của bộ phụ kiện căn mẫu Werka 5131-172 giúp ép chặt các khối căn mẫu với nhau mà không làm trầy xước bề mặt gương tiếp xúc.

Đế đứng phẳng nặng vững chắc trong bộ phụ kiện căn mẫu Werka 5131-172 biến cụm căn mẫu thành thước đo cao tham chiếu tuyệt hảo để căn chỉnh đồng hồ so và thiết lập mốc Zero cho máy đo tọa độ CMM.

Mũi tâm và mũi vạch bằng hợp kim siêu cứng hỗ trợ vạch dấu đường tròn và khoảng cách tâm lỗ trên bề mặt thép với độ chuẩn xác micromet mà không một loại compa cơ khí nào sánh bằng.

Do đó, trang bị bộ phụ kiện căn mẫu Werka 5131-172 giúp doanh nghiệp tiết kiệm hàng trăm triệu đồng chi phí mua sắm các loại dưỡng đo chuyên dùng riêng lẻ.

3. Bảng thông số kỹ thuật chi tiết của bộ phụ kiện căn mẫu Werka 5131-172

Dưới đây là bảng thông số kỹ thuật chính thức của bộ phụ kiện căn mẫu Werka 5131-172 phục vụ công tác kiểm định và quản lý thiết bị phòng đo lường:

Bảng thông số kỹ thuật ấn tượng khẳng định bộ phụ kiện căn mẫu Werka 5131-172 là hệ sinh thái phụ trợ đo lường đẳng cấp quốc tế.

Sản phẩm đem lại sự hoàn thiện tối đa cho các phòng thí nghiệm kiểm định cơ khí và phòng KCS nhà máy công nghệ cao.

4. Phân tích chi tiết 12 món phụ kiện tinh xảo bên trong bộ gá kẹp Werka

Mỗi chi tiết bên trong bộ phụ kiện căn mẫu Werka 5131-172 đều được chế tác với độ chính xác cao nhất nhằm đảm bảo tính đồng bộ hoàn hảo:

1. Khối đế đứng chuẩn (Base): Mặt đáy được mài phẳng như gương, tạo mặt tựa vững chắc để dựng đứng các cụm căn mẫu trên bàn máp đá granite.

2. Bộ 3 khung kẹp căn mẫu (Holders 50mm, 100mm, 200mm): Thân khung có rãnh dẫn hướng và vít ép phân bổ lực đều, kẹp giữ các khối căn mẫu từ kích thước nhỏ đến 200mm mà không làm xô lệch.

3. Cặp ngàm phẳng (Flat Jaws): Dùng kẹp ở hai đầu khối căn mẫu để tạo thành dưỡng kiểm đo kích thước ngoài phẳng song song.

4. Cặp ngàm bán kính (Radius Jaws): Đầu ngàm được bo tròn bán kính chuẩn xác, chuyên dùng đưa vào lòng lỗ để kiểm tra đường kính trong siêu chính xác.

5. Cặp ngàm mép dao (Knife Edge Jaws): Thiết kế mép dao sắc nét giúp kiểm tra các rãnh then hẹp và góc giao nhau phức tạp.

6. Thước thẳng mép dao (Precision Knife Straight Edge): Dùng kiểm tra độ phẳng quang học bằng khe sáng theo tiêu chuẩn DIN 874.

7. Mũi tâm nhọn (Center Point) & Mũi vạch dấu (Scriber): Chế tạo từ thép tôi cứng siêu chịu mài mòn, tạo thành compa lấy dấu và vạch chuẩn kích thước vi mô.

5. Bốn tính năng biến đổi đột phá từ bộ phụ kiện căn mẫu Werka 5131-172

Sự kết hợp linh hoạt giữa các chi tiết trong bộ phụ kiện căn mẫu Werka 5131-172 mang lại 4 ứng dụng biến đổi độc đáo:

Tính năng 1: Biến thành Dưỡng kiểm đo ngoài (Master Snap Gauge):
Lắp các khối căn mẫu vào khung kẹp 100mm kết hợp 2 ngàm phẳng để tạo thành dưỡng kiểm nhanh kích thước ngoài trục tiện CNC.

Tính năng 2: Biến thành Dưỡng kiểm đo trong (Master Internal Caliper):
Lắp cụm căn mẫu kết hợp 2 ngàm bán kính để thiết lập dưỡng kiểm đường kính trong của lỗ xilanh hoặc ổ bạc đạn với độ chính xác 1 micron.

Tính năng 3: Biến thành Thước đo cao chuẩn (Master Height Gauge):
Gắn khung kẹp vào khối đế Base và lắp mũi vạch Scriber để làm cọc chuẩn chiều cao hiệu chuẩn cho đồng hồ so và thiết bị đo cao điện tử.

Tính năng 4: Biến thành Compa vạch dấu chính xác (Precision Trammel Scriber):
Lắp mũi tâm Center Point ở một đầu và mũi vạch Scriber ở đầu kia của khung kẹp để vạch dấu các cung tròn kích thước lớn với sai số gần như bằng 0.

6. Quy trình 5 bước lắp ráp và đo kiểm chuyên nghiệp với bộ phụ kiện Werka 5131-172

Để bảo vệ độ bóng bề mặt và phát huy tối đa độ chính xác của bộ phụ kiện căn mẫu Werka 5131-172, người dùng nên tuân thủ quy trình 5 bước chuẩn sau:

Bước 1: Vệ sinh bề mặt căn mẫu và phụ kiện
Lau sạch dầu bảo quản trên các khối căn mẫu và các ngàm kẹp của bộ phụ kiện căn mẫu Werka 5131-172 bằng khăn vi sợi phòng sạch và cồn y tế.
Đảm bảo các bề mặt tiếp xúc hoàn toàn không dính bụi cát.

Bước 2: Ghép khối căn mẫu theo kích thước yêu cầu
Miết trượt các khối căn mẫu vào nhau theo nguyên lý lực hút phân tử (Wringing) để tạo thành chiều dài kích thước danh định mong muốn.

Bước 3: Lựa chọn khung kẹp và ngàm đo phù hợp
Chọn khung kẹp 50mm, 100mm hoặc 200mm từ bộ phụ kiện căn mẫu Werka 5131-172 phù hợp với tổng chiều dài cụm căn mẫu.
Lắp ngàm phẳng hoặc ngàm bán kính vào hai đầu của khung kẹp.

Bước 4: Đưa cụm căn mẫu vào khung và siết ốc êm dịu
Đặt cụm căn mẫu vào giữa hai ngàm kẹp của bộ phụ kiện căn mẫu Werka 5131-172.
Vặn nhẹ núm siết của khung kẹp để ngàm ôm chặt cụm căn mẫu với lực vừa phải, không siết quá mạnh làm biến dạng đàn hồi.

Bước 5: Tiến hành đo kiểm hoặc hiệu chuẩn thiết bị
Đưa dưỡng đo vừa lắp ráp vào kiểm tra chi tiết gia công hoặc đặt lên bàn máp đá để so chuẩn đồng hồ đo.
Sau khi hoàn tất, tháo rời nhẹ nhàng và cất từng chi tiết vào vali nhôm của bộ phụ kiện căn mẫu Werka 5131-172.

7. Kết hợp bộ phụ kiện căn mẫu Werka 5131-172 cùng hệ sinh thái đo lường Werka

Để khai thác trọn vẹn sức mạnh của phòng kiểm chuẩn KCS, doanh nghiệp nên kết hợp đồng bộ bộ phụ kiện căn mẫu Werka 5131-172 cùng hệ sinh thái đo lường Werka.

Quý khách hàng có thể khám phá toàn bộ danh mục dụng cụ đo cơ khí chính xác tại trang chủ đại diện https://werka.com.vn/ để trang bị cho phòng đo lường.

Để đo kiểm sơ bộ kích thước chi tiết trước khi gá căn mẫu, các dòng thước cặp cơ khí và điện tử Werka mang lại tốc độ đo nhanh chóng và độ chính xác tin cậy.

Khi cần hiệu chuẩn lại thang đo của các loại panme đo ngoài và panme đo trong, bộ phụ kiện căn mẫu Werka 5131-172 kết hợp cùng các dòng thước panme Werka tạo nên chuẩn mực kiểm định không thể tách rời.

Để đo độ cao và rà phẳng mặt chuẩn sau khi gá lắp cụm căn mẫu trên đế Base, việc kết hợp cùng các mẫu đồng hồ so chân gập siêu nhạy Werka đem lại độ tin cậy tuyệt đối.

Quý đối tác cũng có thể tìm hiểu thêm thông tin tiêu chuẩn xuất xưởng quốc tế tại website chính thức của tập đoàn https://www.werka.com.

Sự kết hợp đồng bộ này giúp bộ phụ kiện căn mẫu Werka 5131-172 trở thành trái tim chuẩn mực cho mọi hoạt động kiểm định chất lượng tại nhà máy.

8. Hướng dẫn vệ sinh phòng sạch, chống mài mòn và bảo quản hộp phụ kiện

Là bộ dụng cụ đo lường cấp chuẩn cao cấp, bộ phụ kiện căn mẫu Werka 5131-172 đòi hỏi chế độ bảo dưỡng và gìn giữ cẩn thận:

Sau mỗi lần sử dụng, hãy lau sạch mồ hôi tay trên toàn bộ 12 chi tiết của bộ phụ kiện căn mẫu Werka 5131-172 bằng khăn mềm tẩm dầu khoáng nhẹ.

Thoa một lớp mỏng dầu bảo quản chống rỉ sét chuyên dụng lên các bề mặt mài nghiền của ngàm kẹp và đế đứng trước khi cất vào hộp.

Luôn đặt từng chi tiết vào đúng vị trí khay mút định hình trong vali nhôm nguyên bản của bộ phụ kiện căn mẫu Werka 5131-172 để tránh va chạm cơ học.

Bảo quản vali phụ kiện trong phòng đo KCS có nhiệt độ ổn định 20°C và độ ẩm không khí duy trì dưới 55%.

Tuyệt đối không làm rơi hoặc dùng lực quá mạnh siết ốc khung kẹp làm nứt vỡ hoặc cong vênh ngàm đo.

Định kỳ 12 tháng, gửi bộ phụ kiện căn mẫu Werka 5131-172 tới các trung tâm đo lường uy tín để kiểm chuẩn lại độ phẳng và kích thước ngàm bán kính.

9. Giải đáp các câu hỏi thường gặp (FAQ) về bộ phụ kiện căn mẫu Werka 5131-172

Dưới đây là phần giải đáp chi tiết các câu hỏi phổ biến nhất từ phía kỹ sư và khách hàng về bộ phụ kiện căn mẫu Werka 5131-172:

Câu hỏi 1: Bộ phụ kiện căn mẫu Werka 5131-172 có đi kèm sẵn các khối căn mẫu bên trong không?
Trả lời: bộ phụ kiện căn mẫu Werka 5131-172 là bộ gá kẹp và ngàm phụ trợ (Accessory Set), không bao gồm các khối căn mẫu. Quý khách có thể sử dụng chung với bất kỳ bộ căn mẫu chuẩn nào của Werka (như bộ 87 chi tiết, 103 chi tiết hoặc 112 chi tiết).

Câu hỏi 2: Khung kẹp trong bộ phụ kiện có kẹp được căn mẫu của các thương hiệu khác không?
Trả lời: Hoàn toàn tương thích. Các khung kẹp được chế tạo theo kích thước tiêu chuẩn quốc tế ISO 3650 / DIN EN ISO 3650, phù hợp với mọi khối căn mẫu chuẩn trên thị trường.

Câu hỏi 3: Ngàm bán kính trong bộ phụ kiện có kích thước danh định bao nhiêu?
Trả lời: Cặp ngàm bán kính được gia công kích thước chuẩn xác từng cặp, khi ghép lại có độ dày bù trừ danh định được khắc rõ trên thân ngàm để người dùng cộng trừ kích thước khi đo lỗ.

Câu hỏi 4: Thước thẳng mép dao trong bộ phụ kiện đạt cấp chính xác nào?
Trả lời: Thước mép dao đi kèm đạt cấp chính xác DIN 874 Grade 00, cho phép kiểm tra độ phẳng bề mặt bằng khe sáng quang học cực kỳ chuẩn xác.

Câu hỏi 5: Sản phẩm có đầy đủ giấy tờ chứng nhận xuất xứ CO/CQ chính hãng không?
Trả lời: Toàn bộ bộ phụ kiện căn mẫu Werka 5131-172 do chúng tôi phân phối đều có đầy đủ chứng chỉ xuất xưởng CO/CQ và hóa đơn VAT hợp lệ.

10. Kết luận và địa chỉ mua bộ phụ kiện căn mẫu Werka 5131-172 chính hãng

Trang bị bộ phụ kiện căn mẫu Werka 5131-172 là bước đi chiến lược giúp nâng tầm năng lực đo lường và hiệu chuẩn cho mọi phòng KCS và xưởng gia công chính xác.

Sự hoàn thiện của 12 chi tiết thép hợp kim tinh xảo cùng 3 khung kẹp 50-200mm đem lại sự linh hoạt vô hạn và độ chính xác tuyệt đối trên từng phép đo.

Hãy liên hệ ngay với đại diện ủy quyền chính thức của Werka tại Việt Nam để sở hữu bộ phụ kiện căn mẫu Werka 5131-172 chính hãng với mức giá ưu đãi nhất cùng chính sách hỗ trợ kỹ thuật chuyên sâu trên toàn quốc.
