Bộ Dưỡng Kiểm Lỗ Pin Gauge Thép Chuẩn Class ZZ Vermont Gage (Dung Sai 0.005mm / USA)
Bộ dưỡng kiểm lỗ Pin Gauge thép chuẩn Class ZZ Vermont Gage là giải pháp đo kiểm kích thước đường kính lỗ tiêu chuẩn công nghiệp phổ biến nhất thế giới được chế tạo 100% tại Hoa Kỳ. Sản phẩm được sản xuất từ thép hợp kim chất lượng cao 52100 qua quy trình xử lý nhiệt tôi cứng toàn phần đạt độ cứng HRC 60-62, gia công tinh với độ bóng bề mặt vượt trội dưới 10 microinch Ra. Bộ dưỡng là công cụ không thể thiếu để đo đường kính lỗ, tính toán khoảng cách tâm lỗ, đo chiều rộng rãnh và dùng làm dưỡng chuẩn cài đặt panme, thước cặp.
1. Đặc Điểm Nổi Bật Của Bộ Dưỡng Kiểm Lỗ Pin Gauge Thép Chuẩn Class ZZ Vermont Gage (Dung Sai 0.005mm / USA)
- Cấp chính xác Class ZZ tiêu chuẩn quốc tế: Dung sai que đo được kiểm soát nghiêm ngặt trong phạm vi ±0.0002″ (hoặc ±0.005mm).
- Tùy chọn dung sai GO (Plus) hoặc NOGO (Minus): Phân loại rõ ràng Plus (+0.0002″ / -0.0000″) và Minus (+0.0000″ / -0.0002″) cho phép kiểm tra giới hạn lỗ cực nhanh.
- Vật liệu thép hợp kim 52100 siêu bền: Tôi cứng HRC 60-62 chống cong vênh, chống trầy xước và hạn chế tối đa mài mòn sau hàng nghìn lần đo.
- Độ nhẵn bóng bề mặt hoàn hảo: Độ bóng bề mặt đạt từ 10 microinch Ra trở lên, độ tròn hình học kiểm soát trong khoảng 0.0001″ (0.0025mm).
- Khắc laser kích thước và chiều dung sai rõ nét: Mọi que đo có đường kính trên 0.0605″ đều được khắc laser vĩnh viễn kích thước và dấu (+/-).
- Tủ kim loại chuyên dụng nhiều ngăn kéo: Thiết kế chắc chắn, phân loại ngăn nắp từng dải đường kính que đo theo bước nhảy 0.01mm hoặc 0.001″.
- Chứng chỉ kiểm chuẩn chuẩn xác: Đi kèm Certificate of Accuracy gốc của nhà máy Vermont Gage (Mỹ), liên kết chuẩn đo lường viện NIST.
2. Bảng Thông Số Kỹ Thuật Chi Tiết
| Đặc Tính Kỹ Thuật | Thông Số Chi Tiết |
|---|---|
| Dòng sản phẩm | Steel Class ZZ Gage Pins & Sets |
| Hãng sản xuất | Vermont Gage |
| Xuất xứ | Hoa Kỳ (Made in USA) |
| Cấp chính xác | Class ZZ |
| Dung sai cho phép | ±0.0002″ (hoặc ±0.005mm) |
| Phân loại dung sai | GO (Plus: +0.0002″ / -0.0000″) hoặc NOGO (Minus: +0.0000″ / -0.0002″) |
| Bước nhảy kích thước trong bộ | Bước 0.001″ (hệ Inch) hoặc bước 0.01mm / 0.02mm (hệ Metric) |
| Dải đường kính que đo | Từ 0.0060″ đến 1.0005″ (0.20mm đến 25.40mm) |
| Chiều dài que đo chuẩn | 2.0″ (khoảng 50.8mm) |
| Vật liệu que đo | Thép hợp kim chịu lực 52100 tôi cứng HRC 60-62 |
| Độ nhẵn bề mặt | 10 microinch Ra hoặc tốt hơn |
| Độ tròn hình học | Trong khoảng 0.0001″ (0.0025mm) |
| Khắc dấu laser | Khắc kích thước danh định và dấu (+/-) trên que đo > 0.0605″ |

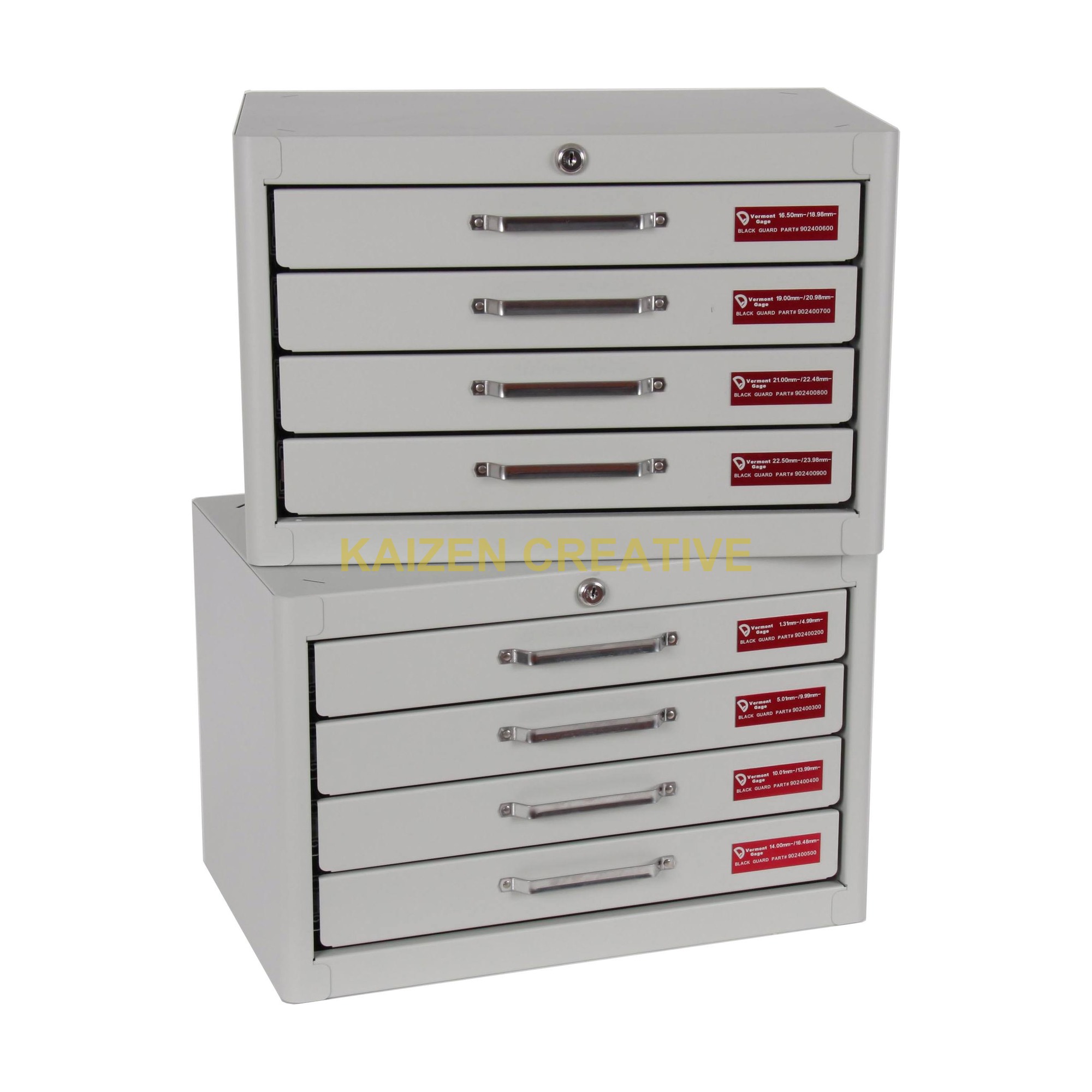

| Quy cách lưu trữ | Tủ sắt sơn tĩnh điện nhiều ngăn kéo (Multi-drawer cabinet) hoặc hộp nhựa Poly case |
| Chứng nhận kèm theo | Certificate of Accuracy gốc từ Vermont Gage (USA) |
3. Tiêu Chuẩn Giao Hàng & Phụ Kiện Kèm Theo
- Bộ que pin gauge thép Class ZZ theo dải kích thước lựa chọn (Plus hoặc Minus)
- Tủ sắt nhiều ngăn kéo chuyên dụng hoặc hộp nhựa Poly bảo vệ
- Khay phân chia kích thước có nhãn chỉ dẫn trực quan
- Chứng nhận hiệu chuẩn chất lượng Certificate of Accuracy của Vermont Gage
- Sách hướng dẫn sử dụng và bảo dưỡng định kỳ
4. Lĩnh Vực Ứng Dụng Tiêu Biểu
- Đo kiểm kích thước đường kính trong của lỗ khoan, lỗ doa, lỗ ren sau gia công cơ khí.
- Xác định độ đồng tâm và đo khoảng cách tâm giữa các lỗ trên đồ gá JIG và khuôn mẫu.
- Đo độ rộng rãnh cavet, rãnh then, khe hở lắp ghép cơ khí chính xác.
- Sử dụng làm cữ chuẩn thiết lập và hiệu chỉnh panme đo ngoài, panme đo trong, thước cặp.
Cam kết chính hãng & Bảo hành: Dưỡng kiểm lỗ Pin Gauge và phụ kiện Vermont Gage được sản xuất 100% tại Hoa Kỳ (Made in USA), đầy đủ chứng nhận kiểm định chất lượng Certificate of Accuracy (chuẩn NIST), bảo hành chính hãng và hỗ trợ kỹ thuật chuyên sâu bởi Kaizen Creative.
