Bộ Căn Song Song Chính Xác Cao 28 Cặp Dài 120mm Thép Tôi Cứng Đế Gỗ Cắm Đứng Werka 236-0474

Trong các xưởng gia công cơ khí chính xác và chế tạo khuôn mẫu CNC hiện đại, việc chuyển đổi liên tục giữa các mã phôi có kích thước chiều cao và chiều dày khác nhau đòi hỏi người thợ phải liên tục thay đổi căn đệm trên ê-tô. Nếu sử dụng các bộ căn đệm ít thanh, việc thiếu kích cỡ buộc người thợ phải ghép chồng 2-3 thanh căn lại với nhau, sinh ra sai số tích lũy nghiêm trọng và làm phôi bị kênh nghiêng dưới lực kẹp.

Để mang lại giải pháp định vị phôi toàn diện với kho kích thước khổng lồ lên tới 28 cặp (56 thanh) được cắm đứng trực quan trên đế gỗ, bộ căn song song Werka 236-0474 (Precision Parallel Sets 28 Pairs) chính là lựa chọn đỉnh cao giúp tối ưu hóa 80% thời gian gá đặt phôi cho các trung tâm gia công phay CNC.

Được gia công từ thép hợp kim chất lượng cao tôi cứng mài tinh với độ song song tuyệt đối 0.005mm, sản phẩm phân phối bởi Werka Việt Nam mang lại sự tiện lợi, chuẩn xác và độ bền vĩnh cửu theo thời gian. Hãy cùng khám phá chi tiết cấu tạo và những ưu điểm thực chiến vượt trội của dòng sản phẩm này.

1. Tổng quan về bộ căn song song Werka 236-0474 dải 28 cặp cắm đứng

Thanh căn đệm song song (Precision Parallel Bars) là phụ kiện gá đặt chuẩn mực dùng để kê nâng phôi gia công song song tuyệt đối với bàn máy cắt gọt. Dòng sản phẩm bộ căn song song Werka 236-0474 được nghiên cứu và chế tạo bởi thương hiệu công cụ đo lường và phụ kiện cơ khí Werka đến từ CHLB Đức nhằm đem lại chuẩn mực gá đặt tối ưu nhất cho các trung tâm gia công CNC hiện đại.

Khác biệt hoàn toàn với các bộ căn nằm ngang truyền thống, model 236-0474 sở hữu quy mô cực lớn gồm 28 cặp thanh đệm (tổng cộng 56 thanh đơn) với chiều dài 120mm tiêu chuẩn.

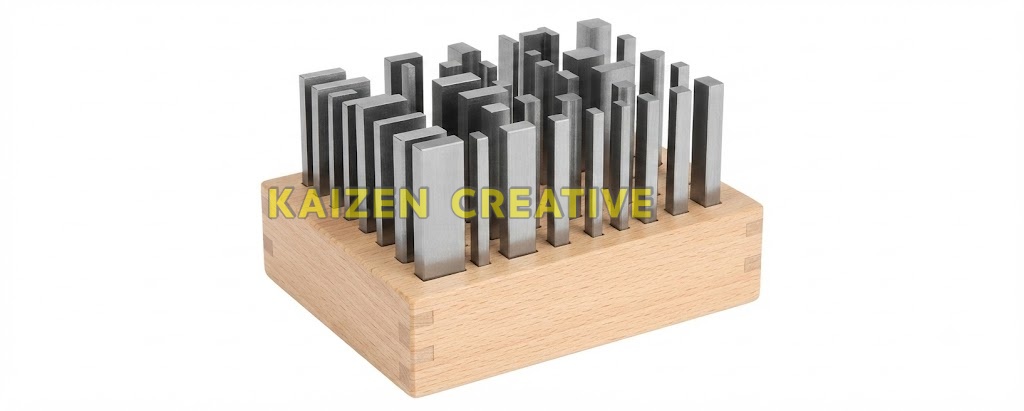

Tất cả các thanh căn đều được xếp cắm đứng thẳng hàng trên một khối đế gỗ tự nhiên nguyên khối (Wooden Stand Block). Phía trước mỗi khe cắm đều được khắc rõ ràng kích thước chiều cao và độ dày của từng cặp thanh, giúp người thợ rút ra sử dụng ngay lập tức mà không cần mất thời gian đo đạc lại bằng thước cặp.

Mỗi cặp thanh của bộ căn song song Werka 236-0474 được mài tinh đồng bộ với dung sai độ song song đạt mức siêu chính xác 0.005mm (5 micromet). Đây là bảo chứng vững chắc cho độ phẳng và độ vuông góc của mọi chi tiết cơ khí sau khi phay hoàn thiện.

2. Vì sao thiết kế cắm đứng 28 cặp giải quyết triệt để nỗi đau của thợ phay CNC?

Trong thực tế vận hành máy phay CNC tại xưởng cơ khí, người thợ thường xuyên đối mặt với những phiền toái khi sử dụng các bộ căn đệm cũ:

Thứ nhất, việc thiếu kích cỡ chiều cao phù hợp. Khi bộ căn chỉ có 8 hoặc 9 cặp, dải kích thước quá thưa khiến thợ máy không tìm được thanh đệm có chiều cao vừa khít với phôi. Nhiều người buộc phải ghép chồng 2 thanh căn lên nhau. Việc ghép chồng sẽ nhân đôi sai số bề mặt và dễ làm thanh đệm bị trượt văng ra ngoài khi chịu rung động phay mạnh.

Thứ hai, mất thời gian tìm kiếm trong hộp nằm ngang. Khi các thanh căn đặt nằm lộn xộn trong hộp gỗ, dầu mỡ bám dính khiến thợ máy phải nhấc từng thanh ra dùng thước cặp đo lại chiều cao trước khi kê phôi, làm lãng phí hàng chục phút quý báu của mỗi ca làm việc.

Thứ ba, hạn chế về độ dày thanh căn. Nhiều loại phôi có rãnh hẹp hoặc khoảng không gian kê đáy ê-tô nhỏ hẹp, các thanh căn dày 4mm hay 10mm không thể đưa vào lọt.

Sự ra đời của bộ căn song song Werka 236-0474 với 28 cặp đa dạng độ dày (2mm, 3mm, 4mm…) và thiết kế cắm đứng trực quan giúp người thợ chỉ mất đúng 1 giây là chọn được chính xác cặp căn đệm lý tưởng, tăng năng suất gá đặt máy lên gấp 3 lần.

3. Những ưu điểm công nghệ vượt trội trên bộ căn Werka 236-0474

Werka luôn khẳng định chất lượng hàng đầu của nền cơ khí chính xác Đức thông qua từng chi tiết tinh xảo trên bộ căn song song Werka 236-0474:

• Thép hợp kim cao cấp tôi cứng toàn phần (Hardened Alloy Steel): Các thanh căn được nhiệt luyện đạt độ cứng bề mặt từ 58 đến 62 HRC, chống trầy xước, chống lún ép và chịu được lực kẹp cực lớn từ ê-tô thủy lực.
• Mài tinh theo từng cặp (Finely Ground in Pairs): Cả 28 cặp thanh đều được gia công mài tinh đồng bộ cả 4 mặt làm việc trên máy mài quang học, đảm bảo độ phẳng và độ vuông góc đạt chuẩn đo lường quốc tế.
• Độ song song chuẩn mực 0.005mm (Tolerance 5µm): Dung sai độ song song giữa hai thanh trong một cặp được kiểm soát nghiêm ngặt dưới 5 micron, đáp ứng hoàn hảo cho ngành khuôn mẫu chính xác cao.
• Khử ứng suất nhiệt luyện chống biến dạng (Specially Process): Thép được ủ nhiệt khử ứng suất dư nhiều giai đoạn, đảm bảo thanh căn không bị cong vênh hay biến đổi kích thước sau nhiều năm làm việc liên tục.
• Kích thước chiều dài 120mm lý tưởng: Chiều dài 120mm cực kỳ tối ưu, phù hợp hoàn hảo cho các dòng ê-tô máy phay cỡ 4 inch, 5 inch và 6 inch phổ biến tại các xưởng gia công.
• Đế gỗ cắm đứng nguyên khối (Wooden Stand Block): Khối đế gỗ tự nhiên dày dặn, các khe cắm được gia công chính xác giữ thanh căn đứng vững chãi, tạo không gian làm việc chuyên nghiệp và hiện đại.

Chất lượng hoàn thiện tuyệt hảo giúp bộ căn song song Werka 236-0474 trở thành trang bị tiêu chuẩn trong các nhà máy sản xuất linh kiện phụ tùng ô tô và khuôn mẫu xuất khẩu.

4. Bảng thông số kỹ thuật chi tiết bộ căn song song Werka 236-0474

Dưới đây là bảng thông số kỹ thuật chi tiết của bộ căn song song Werka 236-0474 cùng các model cắm đứng trong catalog tiêu chuẩn của Werka Germany:

Bảng thông số kỹ thuật chuẩn xác khẳng định bộ căn song song Werka 236-0474 là trang bị tối ưu nhất cho các công việc phay phôi vừa và nhỏ trong ngành cơ khí chính xác.

5. Danh mục 28 kích thước đa dạng phối hợp nhiều cấp bề dày (2mm, 3mm, 4mm)

Sự toàn diện của bộ căn song song Werka 236-0474 được thể hiện qua dải 28 cặp thanh đệm được phân chia thành nhiều nhóm độ dày và chiều cao vô cùng phong phú:

Nhóm thanh căn siêu mỏng bề dày 2mm (8 cặp):
Bao gồm các kích thước Cao x Dày: 5×2, 10×2, 15×2, 20×2, 25×2, 30×2, 35×2, 40×2 mm. Chuyên dùng để luồn lách vào các khe rãnh cực hẹp, kê đệm mép phôi tấm mỏng hoặc phôi có bậc sát cạnh ngàm kẹp.

Nhóm thanh căn bề dày 3mm (8 cặp):
Bao gồm các kích thước Cao x Dày: 7×3, 12×3, 17×3, 22×3, 27×3, 32×3, 37×3, 42×3 mm. Kích thước trung gian lý tưởng giúp người thợ lựa chọn cữ chiều cao nhô lên cực kỳ tinh chỉnh theo từng milimet.

Nhóm thanh căn tiêu chuẩn bề dày 4mm (8 cặp):
Bao gồm các kích thước Cao x Dày: 8×4, 13×4, 18×4, 23×4, 28×4, 33×4, 38×4, 43×4 mm. Độ cứng vững cao, phục vụ cho các nguyên công phay thô phá lượng dư lớn với lực cắt nặng.

Nhóm thanh căn bổ trợ đặc biệt (4 cặp):
Các kích thước chiều cao nhô cao đặc thù giúp người thợ hoàn toàn làm chủ mọi bài toán gia công phức tạp nhất mà không bao giờ bị động.

Sự đa dạng này giúp người vận hành máy luôn có sẵn thanh căn vừa vặn cho mọi kích cỡ phôi mà không cần ghép nối chồng chất nhiều thanh gây sai số tích lũy.

6. Ứng dụng thực tế trong phay CNC, mài phẳng và chế tạo khuôn mẫu

Nhờ độ phẳng và độ song song chuẩn mực 5 micron, bộ căn song song Werka 236-0474 được ứng dụng rộng rãi trong mọi xưởng gia công cơ khí:

• Gia công phay CNC và Phay vạn năng: Kê đệm phôi trên ê-tô cơ khí hoặc ê-tô thủy lực để phay phẳng 6 mặt chuẩn (phay 6 mặt vuông góc), phay rãnh T, phay hốc Pocket và khoan taro ren.
• Gia công Mài phẳng chính xác (Surface Grinding): Kê đệm các phôi phi từ tính hoặc phôi có bậc trên bàn từ máy mài phẳng để mài đạt độ bóng gương.
• Chế tạo Khuôn mẫu chính xác (Mould & Die): Gá đặt các tấm vỏ khuôn (Mold Base), lõi khuôn (Core/Cavity) và khối trượt dẫn hướng để phay tinh lòng khuôn.
• Khoan và Khoét lỗ trên máy Khoan cần / Khoan bàn: Nâng cao phôi giúp mũi khoan đi xuyên suốt chiều dày mà không khoan phạm vào đáy ê-tô.
• Căn chỉnh đồ gá kiểm tra (Inspection Fixture): Kê đệm chi tiết trên bàn máp đá Granite để đo đạc độ phẳng và độ song song bằng đồng hồ so.

Thiết bị có thể kết hợp hoàn hảo cùng các dòng thước cặp và thước panme để tạo nên quy trình gia công cơ khí chuẩn mực ISO 9001.

7. Quy trình 4 bước gá đặt phôi trên ê-tô chuẩn xác từng micromet

Để tận dụng tối đa độ chính xác 0.005mm của bộ căn song song Werka 236-0474, người thợ máy nên tuân thủ nghiêm ngặt 4 bước gá đặt chuẩn sau:

Bước 1: Vệ sinh sạch sẽ miệng ngàm và đáy ê-tô
Dùng cọ quét và khăn lau sạch phoi tiện, phoi phay và dầu tưới nguội bám trên rãnh trượt, đáy ê-tô và mặt trong của hai ngàm kẹp. Dù chỉ một hạt phoi 0.01mm sót lại cũng sẽ làm kênh thanh căn.

Bước 2: Rút cặp thanh căn phù hợp từ đế gỗ cắm đứng
Quan sát ký hiệu số trên đế gỗ của bộ căn song song Werka 236-0474, rút ngay cặp thanh căn có chiều cao sao cho mặt trên của phôi nhô cao hơn mặt ngàm kẹp ê-tô từ 3mm đến 5mm. Đặt hai thanh căn song song sát hai thành ngàm ê-tô.

Bước 3: Đặt phôi và siết nhẹ tay quay ê-tô
Đặt phôi lên hai thanh căn. Dùng tay quay siết nhẹ ngàm kẹp ê-tô để giữ phôi ở vị trí cân bằng.

Bước 4: Dùng búa đồng gõ nhẹ và kiểm tra độ bám chặt
Dùng búa đồng hoặc búa cao su gõ nhẹ đều lên mặt trên của phôi để phôi tì khít tuyệt đối xuống hai thanh căn. Dùng ngón tay lay nhẹ hai đầu thanh căn: nếu hai thanh căn bị kẹt cứng không thể rút ra hoặc xoay chuyển, phôi đã nằm phẳng tuyệt đối. Khóa chặt ê-tô và bắt đầu gia công.

8. Cách bảo quản đế gỗ và chống gỉ sét cho 56 thanh căn thép

Để bộ căn song song Werka 236-0474 luôn duy trì độ sáng bóng và giữ vững dung sai 0.005mm qua nhiều năm làm việc, hãy tuân thủ các quy tắc bảo quản sau:

• Lau sạch phoi và nước làm mát sau ca làm việc: Dùng khăn vải mềm lau khô dầu tưới nguội và phoi kim loại bám trên 4 mặt thanh căn trước khi cắm lại vào đế gỗ.
• Thoa một lớp mỏng dầu chống gỉ chuyên dụng: Định kỳ nhỏ vài giọt dầu bảo dưỡng máy lên bề mặt thanh căn để ngăn chặn hiện tượng oxy hóa do mồ hôi tay hoặc độ ẩm không khí.
• Cắm đúng cặp vào từng vị trí rãnh gỗ: Luôn cắm các thanh căn theo đúng thứ tự kích thước ghi trên đế gỗ, giúp giữ gìn trật tự và tránh va đập làm cấn mẻ cạnh mài.
• Tránh để phôi nặng hoặc búa đập trực tiếp vào thanh căn: Tuyệt đối không dùng thanh căn làm búa gõ, đòn bẩy hoặc kê các vật sắc nhọn làm xước bề mặt làm việc.

Bảo quản đúng cách sẽ giúp bạn giữ gìn bộ công cụ luôn như mới, đảm bảo độ chuẩn xác cho mọi mẻ phôi gia công xuất xưởng.

9. Câu hỏi thường gặp (FAQ) về bộ căn song song Werka 236-0474

10. Địa chỉ mua bộ căn song song Werka 236-0474 chính hãng giá tốt

Với độ chính xác song song 0.005mm chuẩn mực, dải 28 cặp thanh đệm bao phủ toàn diện cùng thiết kế đế gỗ cắm đứng siêu tiện lợi, bộ căn song song Werka 236-0474 là sự đầu tư mang tính chiến lược giúp nâng tầm chất lượng và năng suất gia công phay CNC cho phân xưởng của bạn.

Sở hữu sản phẩm sẽ giúp rút ngắn 80% thời gian rà gá phôi, loại bỏ hoàn toàn phế phẩm do nghiêng lệch và bảo vệ hệ thống dao cụ đắt tiền hoạt động trơn tru bền bỉ.

Werka Việt Nam tự hào là đơn vị đại diện nhập khẩu và phân phối chính thức các dòng thiết bị đo kiểm và phụ kiện cơ khí chính xác Werka tại Việt Nam. Chúng tôi cam kết cung cấp sản phẩm chính hãng 100%, bảo hành 12 tháng, mức giá ưu đãi nhất cùng dịch vụ giao hàng hỏa tốc toàn quốc.

Quý khách hàng cá nhân, xưởng gia công cơ khí chính xác và doanh nghiệp sản xuất khuôn mẫu có nhu cầu đặt mua bộ căn song song Werka 236-0474 xin vui lòng liên hệ ngay với hotline của Werka Việt Nam hoặc đặt hàng trực tiếp qua website để nhận báo giá chiết khấu tốt nhất ngay hôm nay!
