kính hiển vi kỹ thuật số Werka 521-0347 màn hình LCD phóng đại 200X chính hãng
Quick View
,

Kính hiển vi kỹ thuật số màn hình LCD phóng đại 200X Werka 521-0347 (Pin sạc 850mAh / 8 LED)

Kính hiển vi kỹ thuật số Werka 521-0347 là thiết bị quang học kỹ thuật số thế hệ mới tích hợp màn hình LCD màu độc lập, được thiết kế chuyên sâu phục vụ công tác kiểm tra vi mạch điện tử, thẩm định bề mặt vật liệu và đánh giá chất lượng sản phẩm chi tiết siêu nhỏ.

Được nghiên cứu và chế tạo theo tiêu chuẩn đo lường quang học khắt khe của tập đoàn Werka Đức và phân phối chính thức qua Werka Việt Nam, dòng kính hiển vi kỹ thuật số Werka 521-0347 mang đến độ phóng đại quang học lên tới 200X, cảm biến màu CMOS 1/4", hệ thống 8 đèn LED trợ sáng điều chỉnh vô cấp cùng pin sạc Lithium 850mAh tiện cơ động.

kính hiển vi kỹ thuật số Werka 521-0347 màn hình LCD phóng đại 200X chính hãng

Hình 1: Kính hiển vi kỹ thuật số Werka 521-0347 tích hợp màn hình LCD màu và chân đế vi chỉnh chuyên dụng

1. Nỗi đau kiểm tra vi mô: Vì sao kính lúp và kính hiển vi truyền thống gây bất tiện?

Tại các phân xưởng sản xuất linh kiện điện tử SMT, phòng QC may mặc và xưởng kim hoàn chế tác đá quý, công tác kiểm tra khuyết tật bề mặt vi mô luôn đòi hỏi sự tập trung thị giác cực cao.

Khi sử dụng kính lúp cầm tay, độ phóng đại thường chỉ đạt 3X đến 10X, hoàn toàn không đủ để phát hiện các vết nứt chân hàn IC siêu nhỏ (Micro-crack) hoặc hiện tượng chập chân linh kiện dán SMD 0402.

Ngược lại, nếu sử dụng kính hiển vi quang học hai mắt truyền thống (Stereo Microscope), kỹ thuật viên phải cúi gập người ghé sát mắt vào thị kính liên tục 8 tiếng mỗi ngày, gây ra tình trạng mỏi mắt, thoái hóa đốt sống cổ và suy giảm thị lực nghiêm trọng.

Ngoài ra, kính hiển vi quang học cũ không thể chụp ảnh lưu trữ bằng chứng lỗi hoặc quay video báo cáo trực tiếp cho khách hàng nước ngoài.

Giải pháp giải phóng đôi mắt: Kính hiển vi kỹ thuật số Werka 521-0347 với màn hình LCD gắn liền giúp kỹ sư quan sát trực tiếp ở tư thế ngồi thẳng lưng thoải mái, hình ảnh phóng đại 200X sắc nét hiển thị tức thời cho nhiều người cùng hội chẩn.

2. Tổng quan cấu tạo kính hiển vi kỹ thuật số Werka 521-0347

Kính hiển vi kỹ thuật số Werka 521-0347 (Art No. 521-0347) được thiết kế theo dạng module công thái học tất cả trong một (All-in-One), kết hợp hoàn hảo giữa khối đầu quang học điện tử và chân đế cơ khí chính xác.

Thân máy tích hợp màn hình LCD màu độ phân giải cao 720 pixels sắc nét, cho phép quan sát độc lập hoàn toàn mà không cần bắt buộc phải kết nối với máy tính cồng kềnh.

Phần đầu quang học của kính hiển vi kỹ thuật số Werka 521-0347 trang bị cảm biến ảnh màu CMOS 1/4" cao cấp, cụm thấu kính thủy tinh quang học đa lớp chống lóa và vòng xoay lấy nét tay (Hand wheel) êm ái với dải tiêu cự 10mm – 40mm.

Ứng dụng soi bo mạch điện tử vi mạch PCB bằng kính hiển vi kỹ thuật số Werka 521-0347

Hình 2: Quan sát trực quan chân hàn vi mạch PCB và kết nối đồng bộ máy tính với kính hiển vi kỹ thuật số Werka 521-0347

Xung quanh ống kính là cụm 8 đèn LED trắng siêu sáng được điều khiển độ sáng mượt mà, đảm bảo độ chiếu sáng đồng đều không đổ bóng trên bề mặt kim loại bóng gương.

Chân đế kim loại sơn tĩnh điện trắng đi kèm có trụ đứng ren xoắn vi chỉnh độ cao vững chắc cùng 2 kẹp tiêu bản giữ chặt mẫu vật, triệt tiêu mọi rung động trong quá trình thao tác hàn sửa chữa.

3. Bảng thông số kỹ thuật chi tiết kính hiển vi kỹ thuật số Werka 521-0347

Dưới đây là bảng thông số kỹ thuật chi tiết của kính hiển vi kỹ thuật số Werka 521-0347 được chứng nhận theo tiêu chuẩn xuất xưởng quốc tế:

Thông số quang học & Kỹ thuật Giá trị tiêu chuẩn kính hiển vi kỹ thuật số Werka 521-0347
Mã sản phẩm (Art. No.) 521-0347
Cảm biến hình ảnh (Image Sensor) 1/4" Color CMOS Image Sensor cao cấp
Độ phân giải video (Video Resolution) VGA 720P sắc nét
Độ phân giải ảnh tĩnh (Pixel Size) 640 x 480 pixels
Độ phóng đại (Magnification) 200X (Tích hợp chức năng Zoom số 10 cấp độ bước chỉnh 10%)
Tốc độ khung hình (Frame Rate) 25 FPS (Khung hình mượt mà, không giật trễ)
Dải khoảng cách lấy nét (Focusing Range) 10 mm – 40 mm (Manual focus via hand wheel)
Nguồn sáng trợ trực (Light Source) 8 đèn LED trắng siêu sáng (Có núm chỉnh chiết áp độ sáng)
Cân bằng trắng (White Balance) Tự động (Auto White Balance)
Độ rọi tối thiểu (Minimum Illumination) 0.1 Lux
Định dạng file lưu trữ Hình ảnh: JPG | Video: AVI
Khe cắm thẻ nhớ (Card Slot) Hỗ trợ thẻ nhớ Micro-SD mở rộng
Dung lượng pin sạc (Battery) Pin sạc Lithium 850mAh tích hợp (Rechargeable)
Chuẩn giao tiếp & Nguồn sạc Cổng Mini USB 2.0 / Nguồn 5V-1A (Công suất 1/5W)
Hệ điều hành máy tính hỗ trợ Windows 10 / 8 / 7 / Vista / XP / LINUX (Chuẩn driver UVC Plug & Play)
Phụ kiện bàn giao tiêu chuẩn Thân máy kèm màn hình LCD, Chân đế vi chỉnh nâng hạ có kẹp, Cáp USB, Đĩa CD phần mềm, Hộp màu

4. 6 Tính năng công nghệ đột phá trên kính hiển vi kỹ thuật số Werka 521-0347

Kính hiển vi kỹ thuật số Werka 521-0347 khẳng định vị thế dẫn đầu trong phân khúc thiết bị kiểm tra quang học xưởng sản xuất nhờ 6 điểm mạnh vượt trội:

1. Màn hình LCD màu tích hợp

Màn hình màu LCD hiển thị trực tiếp 720 pixels giúp kỹ thuật viên làm việc độc lập tại mọi vị trí trong xưởng mà không cần vác theo máy tính xách tay hay màn hình ngoài cồng kềnh.

2. Phóng đại 200X & Zoom số 10 cấp

Kính hiển vi kỹ thuật số Werka 521-0347 cho phép thu phóng chi tiết mượt mà theo từng bước 10%, dễ dàng quan sát từ tổng quan mẫu vật đến cận cảnh chân linh kiện vi mô.

3. Nguồn pin sạc Lithium 850mAh

Trang bị pin sạc dung lượng 850mAh cho phép mang thiết bị ra hiện trường kiểm tra mẫu khoáng sản, cây trồng hoặc máy móc cố định trong nhiều giờ liên tục không cần cắm điện.

4. Khe cắm thẻ nhớ Micro-SD

Chụp ảnh tĩnh JPG hoặc quay video AVI chất lượng cao lưu thẳng vào thẻ nhớ chỉ với một nút bấm trên máy, giúp kỹ thuật viên lập báo cáo QC nhanh chóng.

5. Hướng dẫn vận hành và lấy nét chính xác trên Werka 521-0347

Để đạt được độ tương phản và độ nét quang học tối ưu nhất trên kính hiển vi kỹ thuật số Werka 521-0347, người dùng thực hiện theo quy trình chuẩn sau:

  1. Lắp ráp máy: Cố định thân máy vào ngàm kẹp của trụ đỡ kim loại, siết nhẹ ốc khóa và đặt mẫu vật (bo mạch, vải, kim loại) lên mặt bàn kẹp tiêu bản.
  2. Khởi động và bật đèn LED: Nhấn giữ nút nguồn trên màn hình kính hiển vi kỹ thuật số Werka 521-0347; xoay núm chiết áp để chỉnh 8 đèn LED đạt độ sáng vừa phải, tránh để ánh sáng quá gắt làm lóa hình ảnh.
  3. Điều chỉnh chiều cao thô: Vặn núm nâng hạ trên trụ đứng để đưa đầu kính đến khoảng cách ước lượng 15mm – 30mm so với bề mặt mẫu vật.
  4. Lấy nét tinh (Fine Focus): Xoay nhẹ nhàng vòng lấy nét cao su (Hand wheel) trên thân kính cho đến khi hình ảnh các vi mạch hoặc thớ sợi hiện lên sắc nét từng chi tiết trên màn hình LCD.
  5. Chụp ảnh và quay phim: Nhấn nút chụp ảnh hoặc quay phim trên bảng điều khiển để lưu trữ dữ liệu vào thẻ nhớ Micro-SD.
  6. Kết nối máy tính mở rộng: Cắm cáp USB vào máy tính Windows; thiết bị tự nhận diện theo chuẩn UVC không cần cài driver, cho phép trình chiếu trực tiếp lên màn hình máy tính lớn phục vụ đào tạo hoặc báo cáo.

6. Bảng so sánh kính hiển vi kỹ thuật số Werka 521-0347 với kính lúp và kính quang học

Tiêu chí đánh giá Kính lúp kỹ thuật cầm tay Kính hiển vi quang học soi mắt Kính hiển vi kỹ thuật số Werka 521-0347
Độ phóng đại thực tế 3X – 10X (rất hạn chế) 40X – 400X (thao tác khó) Lên đến 200X + Zoom số 10 cấp
Màn hình quan sát Không có Nhìn qua thị kính (mỏi mắt) Màn hình LCD màu 720P trực quan
Lưu ảnh & Video Không thể Phải mua thêm camera gắn ngoài Ghi trực tiếp JPG/AVI vào thẻ nhớ
Tính cơ động linh hoạt Cơ động nhưng độ phóng thấp Rất nặng, cồng kềnh, cố định bàn Pin 850mAh mang đi công trường dễ dàng

7. Ứng dụng thực chiến đa ngành của kính hiển vi kỹ thuật số Werka 521-0347

Nhờ dải phóng đại sắc nét và khả năng làm việc linh hoạt, kính hiển vi kỹ thuật số Werka 521-0347 được ứng dụng rộng rãi trong các lĩnh vực:

  • Sửa chữa điện tử & Vi mạch viễn thông: Soi chân chip IC, kiểm tra lỗi đứt đường mạch PCB, phát hiện chân hàn lạnh và hỗ trợ kỹ thuật viên câu dây đồng siêu nhỏ trên mainboard điện thoại, máy tính.
  • Kiểm tra cơ khí chính xác & Bề mặt kim loại: Đánh giá độ nhám bề mặt, phát hiện vết nứt tế vi, xước mạ crom và kiểm tra biên dạng lưỡi cắt CNC. Kỹ sư xưởng có thể kết hợp sử dụng cùng các thiết bị đo đạc cao cấp như thước đo khoảng cách laser Werka 526-150P và hệ thống thiết bị đo lường Werka để hoàn thiện quy trình kiểm chuẩn QC.
  • Ngành may mặc, dệt sợi & In ấn bao bì: Soi mật độ sợi dệt, kiểm tra chất lượng hạt tram in offset và đánh giá độ thấm mực trên bao bì giấy màng phức hợp.
  • Thẩm định ngọc học, đồ cổ & Nghiên cứu sinh học: Quan sát vân đá quý, kiểm tra độ tinh khiết kim cương và hỗ trợ học sinh sinh viên thực hành quan sát tiêu bản sinh học trực quan.

8. Hướng dẫn bảo quản hệ thấu kính và cảm biến kỹ thuật số

Mẹo bảo vệ thấu kính khi hàn khò: Khi dùng kính hiển vi kỹ thuật số Werka 521-0347 để hỗ trợ hàn khò bo mạch, khói nhựa thông có thể bốc lên bám vào thấu kính. Hãy lắp nắp kính bảo vệ trong suốt đi kèm hoặc đặt quạt hút khói bên cạnh để giữ ống kính luôn sáng trong.

Để đảm bảo tuổi thọ cảm biến CMOS và hệ thống quang học luôn trong trạng thái hoàn hảo:

  • Chỉ lau ống kính và màn hình LCD bằng giấy lau quang học chuyên dụng hoặc khăn vi sợi mềm tẩm dung dịch lau kính chuyên nghiệp.
  • Bảo quản máy trong tủ chống ẩm hoặc hộp kín có hạt hút ẩm khi độ ẩm môi trường vượt quá 85% RH để tránh nấm mốc thấu kính.
  • Sạc định kỳ cho viên pin Lithium 850mAh 3 tháng một lần nếu không sử dụng thường xuyên để tránh hiện tượng chai pin.

9. Câu hỏi thường gặp (FAQ) về kính hiển vi kỹ thuật số Werka 521-0347

Q1: Kính hiển vi kỹ thuật số Werka 521-0347 có cần kết nối máy tính mới xem được hình ảnh không?

Trả lời: Không bắt buộc. Kính hiển vi kỹ thuật số Werka 521-0347 đã tích hợp sẵn màn hình LCD màu độc lập và pin sạc 850mAh, cho phép bạn bật máy lên là soi và xem kết quả trực tiếp ngay lập tức. Cổng USB chỉ dùng khi bạn muốn truyền hình ảnh lên màn hình máy tính lớn hoặc xuất dữ liệu thẻ nhớ.

Q2: Làm cách nào để điều chỉnh độ phóng đại trên máy?

Trả lời: Bạn kết hợp giữa việc điều chỉnh độ cao chân đế trụ đứng, xoay vòng lấy nét tay (Hand wheel) và sử dụng các phím bấm Zoom số 10 cấp độ trên màn hình để đạt được kích thước hình ảnh mong muốn từ cận cảnh đến chi tiết cực đại 200X.

Q3: Mua kính hiển vi kỹ thuật số Werka 521-0347 chính hãng ở đâu?

Trả lời: Quý khách hàng có thể đặt mua kính hiển vi kỹ thuật số Werka 521-0347 chính hãng tại Werka Việt Nam để được hưởng chính sách bảo hành 12 tháng, hỗ trợ kỹ thuật trọn đời và đầy đủ chứng nhận xuất xứ CO/CQ.

Hãy trang bị ngay kính hiển vi kỹ thuật số Werka 521-0347 để nâng cao độ chính xác, tốc độ phát hiện lỗi và bảo vệ tối đa thị lực cho đội ngũ kỹ thuật của bạn!

Kính Hiển Vi Kỹ Thuật Số Tích Hợp Màn Hình 8 Inch G-CCD745-D (Sony CCD 800TVL)
Quick View

Kính Hiển Vi Kỹ Thuật Số Tích Hợp Màn Hình 8 Inch G-CCD745-D (Sony CCD 800TVL)

✓ Đặc Điểm & Tính Năng Nổi Bật

  • Thiết kế tích hợp màn hình màu 8 inch All-in-One: Tiết kiệm tối đa diện tích bàn làm việc, lắp đặt nhanh gọn trên mọi dây chuyền sản xuất.
  • Cảm biến cao cấp 1/3 Sony CCD Chip 800TVL: Tái hiện màu sắc trung thực, hình ảnh rõ nét với độ nhạy sáng vượt trội.
  • Ống kính Zoom quang học 0.7X – 4.5X: Đi kèm thị kính 0.5X và vật kính 1X chuẩn, cho độ phóng đại 13X – 120X.
  • Chức năng đường lưới chữ thập (Crosshair OSD): Hỗ trợ căn chỉnh vị trí tâm linh kiện, kiểm tra độ đồng trục và độ thẳng hàng của sản phẩm.
  • Khoảng cách làm việc 100mm: Dễ dàng thao tác gắn ráp, hàn vi mạch và kiểm tra bề mặt chi tiết.

⚙ Bảng Thông Số Kỹ Thuật Chi Tiết

Thông Số Giá Trị / Cấu Hình Chi Tiết
Model G-CCD745-D
Hệ quang học Ống kính Zoom 0.7X – 4.5X liên tục
Cấu hình quang chuẩn Thị kính 0.5X, Vật kính 1X (Kèm theo máy)
Độ phóng đại tổng 13X – 120X (Có thể tùy biến theo nhu cầu người dùng)
Khoảng cách làm việc (WD) 100 mm
Màn hình tích hợp Màn hình màu LCD 8 inch, Độ phân giải 640 × 480, Menu OSD
Cảm biến Camera 1/3" SONY CCD Sensor Chip, 800 TVL (Hệ PAL/NTSC)
Cổng kết nối đầu ra VGA Output Interface
Tính năng OSD Chỉnh màu, độ sáng, độ tương phản, bật/tắt và di chuyển đường chữ thập Cross-line
Hệ thống chiếu sáng Đèn LED vòng tròn độ sáng cao
Khung chân đế Chân đế kim loại sơn chống tĩnh điện chắc chắn
Kính Hiển Vi Phân Cực Kim Tương Chuyên Nghiệp CSW-E400M (Hệ Quang Vô Cực, Vật Kính Bán-Tiêu Sắc)
Quick View

Kính Hiển Vi Phân Cực Kim Tương Chuyên Nghiệp CSW-E400M (Hệ Quang Vô Cực, Vật Kính Bán-Tiêu Sắc)

✓ Đặc Điểm & Tính Năng Nổi Bật

  • Tích hợp đa chế độ quan sát kim tương: Sáng trường (Brightfield), Chiếu sáng nghiêng (Oblique Illumination) và Phân cực quang học (Polarizing).
  • Hệ thống chiếu sáng Telecentric Köhler phản xạ & truyền qua: Cung cấp ánh sáng đồng đều tuyệt đối từ độ phóng đại nhỏ đến lớn.
  • Bộ vật kính kim tương phẳng tiêu cự xa Plan Achromatic: Công nghệ bán tiêu sắc (Semi-Apochromatic) loại bỏ quang sai, cho ảnh sắc nét và độ tương phản cao.
  • Bàn di mẫu cơ học 2 tầng cỡ lớn 180 × 155 mm: Hành trình di chuyển 75 × 50 mm với núm điều khiển đồng trục mượt mà.
  • Thiết kế công thái học Ergonomic: Núm chỉnh thô/tinh đồng trục bước chia siêu mịn 0.002 mm, giảm mỏi cổ vai cho kỹ thuật viên.

⚙ Bảng Thông Số Kỹ Thuật Chi Tiết

Thông Số Giá Trị / Cấu Hình Chi Tiết
Model CSW-E400M (Professional Polarizing Metallurgical Microscope)
Hệ thống quang học Hệ quang học vô cực hiệu chỉnh cao cấp (Infinity Optical System)
Thị kính Cặp thị kính trường rộng WF10X / 22 mm (Có vạch đo tỷ lệ tùy chọn)
Mâm gắn vật kính Mâm xoay 5 vị trí (Quintuple Nosepiece) định vị chính xác
Bộ vật kính kim tương phẳng vô cực LWD Plan Achromatic 5X/0.12, 10X/0.25, 20X/0.40, 50X/0.70, 100X/0.80 (Khô)
Độ phóng đại tổng thể 50X – 1000X (Mở rộng đến 1500X)
Bàn sa trượt cơ học Kích thước 180 × 155 mm, Hành trình 75 × 50 mm, Gá giữ mẫu đôi
Hệ thống hội tụ lấy nét Chỉnh thô và chỉnh tinh đồng trục, Độ chính xác vi cấp 0.002 mm (2 µm)
Bộ phân cực (Polarizer / Analyzer) Tích hợp kính phân cực và kính phân tích xoay 360 độ
Nguồn chiếu sáng Hệ thống chiếu sáng phản xạ Köhler Halogen 12V 50W / LED công suất cao
Cổng gắn Camera Cổng quang 3 mắt (Trinocular Tube) phân luồng 100:0 / 0:100
Kính Hiển Vi Quét Laser 3D Keyence Sê-ri VK-X (VK-X4000 / VK-X3000)
Quick View
,

Kính Hiển Vi Quét Laser 3D Keyence Sê-ri VK-X (VK-X4000 / VK-X3000)

Kính hiển vi quét laser 3D Keyence Sê-ri VK-X (VK-X4000 / VK-X3000) là dòng kính hiển vi đo lường bề mặt không tiếp xúc độ chính xác cấp nanomet. Thiết bị tích hợp 3 nguyên lý đo lường tiên tiến: Quét đồng tiêu Laser bước sóng ngắn (Laser Confocal), Đo giao thoa ánh sáng trắng (White Light Interferometry) và Kính hiển vi quang học trường sáng/trường tối (Focus Variation), mang lại khả năng đo đạc độ nhám bề mặt và biên dạng 3D không đối thủ.

Ưu Điểm Vượt Trội Của Keyence VK-X Series

  • Đo lường không tiếp xúc chuẩn ISO 25178: Phân tích toàn diện các thông số độ nhám bề mặt 3D (Sa, Sq, Sz, Sp, Sv) và độ nhám đường thẳng (Ra, Rz) mà không gây trầy xước mẫu thử.
  • Độ phân giải chiều cao cấp nanomet (0.5 nm): Thu nhận dữ liệu chiều cao siêu chính xác từ các bước nhảy phân tử đến các cấu trúc vi cơ điện tử.
  • Tự động quét trường rộng kết hợp AI: Ghép hàng trăm vùng quan sát tự động thành một bức tranh 3D liền mạch toàn phần trong thời gian cực ngắn.
  • Khả năng đo đa dạng mọi loại vật liệu: Đo mượt mà các bề mặt phản xạ gương, kim loại bóng loáng, vật liệu trong suốt, cao su đen hấp thụ ánh sáng và màng mỏng.
  • Phần mềm phân tích đa năng: Tự động loại bỏ độ cong nền, phân tích độ dày màng trong suốt đa lớp và tính toán độ mòn thể tích.

Bảng Thông Số Kỹ Thuật Chi Tiết

Thông Số Kỹ Thuật Chi Tiết Giá Trị
Nguồn sáng Laser Laser bán dẫn màu tím (Bước sóng: 404 nm, Cấp an toàn Class 2)
Độ phân giải hiển thị trục Z (Chiều cao) 0.5 nm (0.0005 µm)
Độ lặp lại đo chiều cao (Z) 0.01 µm (với thấu kính 50x)
Dải phóng đại hiển thị 100x đến 28.800x
Góc nghiêng đo tối đa Lên tới 87° đối với bề mặt nhám khuếch tán
Hành trình bàn di mẫu X-Y 100 x 100 mm (Bàn tự động độ chính xác cao)
Tiêu chuẩn độ nhám tương thích ISO 25178, ISO 4287, ISO 13565, JIS B0601
Chức năng phân tích màng Đo độ dày lớp phủ trong suốt, phân tích độ phẳng Wafer bán dẫn

Phạm Vi Ứng Dụng Hàng Đầu

  • Đo độ nhám và độ mòn biên dạng lưỡi cắt gọt kim loại CNC, khuôn mẫu chính xác.
  • Kiểm tra cấu trúc vi kênh dẫn chất lỏng (Microfluidics), màng pin lithium-ion và tấm pin mặt trời quang điện.
  • Phân tích kết cấu bề mặt sợi carbon, gốm kỹ thuật và vật liệu phủ nano chống bám dính.
Kính Hiển Vi Soi Bán Dẫn & Quang Điện Tử Olympus MX63 / MX63L (Wafer 300mm, Hệ Quang UIS2)
Quick View

Kính Hiển Vi Soi Bán Dẫn & Quang Điện Tử Olympus MX63 / MX63L (Wafer 300mm, Hệ Quang UIS2)

Kính Hiển Vi Soi Bán Dẫn & Quang Điện Tử Olympus MX63 / MX63L (Wafer 300mm, Hệ Quang UIS2) - Kính hiển vi soi bán dẫn và vi mạch điện tử công nghiệp Olympus MX63 / MX63L (Evident) chuyên dụng kiểm tra wafer bán dẫn kích thước lớn tới 300mm (12 inch) và bảng mạch FPD/MEMS, trang bị hệ quang học hiệu chỉnh vô cực UIS2, nguồn sáng LED cân bằng trắng trung thực và tích hợp đầy đủ các kỹ thuật quan sát sáng trường, tối trường, phân cực, huỳnh quang và giao thoa vi sai (DIC).

✓ Đặc Điểm & Tính Năng Nổi Bật

  • Bàn dịch chuyển mẫu cỡ lớn chuyên dụng cho Wafer 200mm (MX63) và 300mm (MX63L): Cơ cấu dịch chuyển mượt mà, chống rung lắc, hỗ trợ tay cầm di chuyển nhanh và kẹp giữ wafer chống trầy xước.
  • Hệ quang học UIS2 (Universal Infinity System) đỉnh cao: Độ phân giải quang học siêu việt, khả năng tái tạo màu sắc trung thực và độ phẳng trường nhìn tối ưu từ tâm ra rìa mẫu.
  • Tích hợp đa dạng phương pháp quan sát quang học: Sáng trường (Brightfield), Tối trường (Darkfield), Phân cực (Polarization), Huỳnh quang hồng ngoại (IR) và Giao thoa vi sai (DIC - Nomarski).
  • Nguồn sáng LED công suất cao tích hợp bộ cân bằng nhiệt độ màu: Cung cấp ánh sáng trắng đồng nhất tự nhiên, tuổi thọ trên 50.000 giờ không sinh nhiệt làm biến dạng mẫu bán dẫn.
  • Tương thích phần mềm phân tích hình ảnh chuyên dụng PRECiV / OLYMPUS Stream: Tự động nhận diện độ phóng đại của mâm xoay vật kính (Coded Nosepiece), đo đạc kích thước vi mạch chính xác theo thời gian thực.

⚙ Thông Số Kỹ Thuật Chi Tiết

Thông Số Giá Trị / Cấu Hình
Hãng sản xuất Olympus / Evident Corporation (Nhật Bản - Japan)
Model Olympus MX63 (Wafer 8 inch / 200mm) & MX63L (Wafer 12 inch / 300mm)
Hệ thống quang học UIS2 Optical System (Hệ quang hiệu chỉnh vô cực)
Kích thước bàn soi mẫu MX63: 210 × 210 mm (Hành trình 210 × 210 mm) | MX63L: 356 × 305 mm (Hành trình 356 × 305 mm)
Độ phóng đại quang học 50x đến 1000x (Mở rộng tùy chọn lên đến 2000x)
Ống kính thị kính WHN10X / WHN10X-H (Trường nhìn rộng FN 22)
Mâm gắn vật kính Mâm xoay gắn 6 hoặc 7 vật kính mã hóa tự động (Coded/Motorized Nosepiece)
Vật kính tiêu chuẩn MPLFLN Series (5x, 10x, 20x, 50x, 100x) phẳng sắc sai cao cấp
Nguồn chiếu sáng Đèn LED trắng công suất cao / Halogen 12V 100W tích hợp
Cổng kết nối Camera Cổng C-Mount chuẩn kết nối Camera kỹ thuật số độ phân giải cao
📋 Tiêu chuẩn chất lượng:

ISO 9001, CE, SEMI S2/S8 Semiconductor Standards, Cleanroom Class 1/10 Compatible

🎯 Phạm vi ứng dụng:

Kiểm tra khuyết tật Wafer bán dẫn silicon, chip vi xử lý IC, cảm biến MEMS, màn hình phẳng OLED/LCD, ổ đĩa từ và bề mặt quang điện tử chính xác cao.

Kính Hiển Vi Soi Kim Tương & Vật Liệu Học Olympus BX53M (Mô-đun Đứng, Chiếu Sáng MIX)
Quick View

Kính Hiển Vi Soi Kim Tương & Vật Liệu Học Olympus BX53M (Mô-đun Đứng, Chiếu Sáng MIX)

Kính Hiển Vi Soi Kim Tương & Vật Liệu Học Olympus BX53M (Mô-đun Đứng, Chiếu Sáng MIX) - Kính hiển vi kim tương quang học đứng Olympus BX53M (Evident Nhật Bản) là dòng kính hiển vi vật liệu học cao cấp, thiết kế dạng mô-đun hóa linh hoạt, tích hợp công nghệ chiếu sáng MIX độc quyền (kết hợp sáng trường và tối trường định hướng), núm lấy nét tinh đồng trục siêu mịn và mâm vật kính mã hóa thông minh.

✓ Đặc Điểm & Tính Năng Nổi Bật

  • Công nghệ chiếu sáng MIX độc quyền: Kết hợp đồng thời ánh sáng phản xạ sáng trường và tối trường định hướng từ 4 góc LED, làm nổi bật cấu trúc vi mô và khuyết tật tế vi của mẫu kim loại.
  • Thiết kế cấu trúc mô-đun hóa linh hoạt: Dễ dàng nâng cấp và chuyển đổi giữa các chế độ soi phản xạ (Reflected), truyền qua (Transmitted) hoặc cả hai.
  • Núm chỉnh tiêu cự vi cấp đồng trục: Bước dịch chuyển siêu nhỏ hỗ trợ lấy nét mượt mà, thao tác tiện dụng giảm mỏi tay cho kỹ thuật viên.
  • Mâm xoay vật kính mã hóa điện tử: Tự động đồng bộ mức phóng đại với thước đo phần mềm máy tính, loại bỏ hoàn toàn sai số do chọn nhầm tỷ lệ.
  • Phân tích tổ chức tế vi chuẩn quốc tế: Đo kích thước hạt kim loại (Grain Size ASTM E112), tỷ lệ pha, độ sạch tạp chất phi kim loại (Inclusion Rating ASTM E45/ISO 4967).

⚙ Thông Số Kỹ Thuật Chi Tiết

Thông Số Giá Trị / Cấu Hình
Hãng sản xuất Olympus / Evident Corporation (Nhật Bản - Japan)
Model BX53M Series (BX53MTR / BX53MRF-S)
Hệ quang học Hệ vô cực UIS2 tiêu sắc phẳng cao cấp
Độ phóng đại 25x – 1000x (Tùy chọn mở rộng đến 1500x)
Bàn di mẫu cơ học Hành trình di chuyển 76 × 52 mm, mặt bàn tráng phủ Ceramic chống xước
Mâm gắn vật kính Mâm xoay 5 / 6 / 7 vị trí mã hóa (Coded Revolving Nosepiece)
Vật kính kim tương MPlanFL N (5x, 10x, 20x, 50x, 100x BD/DIC)
Kỹ thuật quan sát BF (Sáng trường), DF (Tối trường), DIC (Giao thoa vi sai), POL (Phân cực), MIX (Chiếu sáng hỗn hợp)
Nguồn sáng Đèn LED trắng công suất cao phản xạ/truyền qua
Cổng quang học Cổng quang 3 mắt (Trinocular Tube) kết nối Camera C-mount
📋 Tiêu chuẩn chất lượng:

ASTM E112, ASTM E45, ISO 643, DIN 50602, JIS G0551, CE

🎯 Phạm vi ứng dụng:

Soi tổ chức tế vi kim loại, phân tích đúc, xử lý nhiệt thép, kiểm tra mối hàn cơ khí, cấu trúc khoáng sản địa chất và phân tích hư hỏng vật liệu.

Kính hiển vi soi nổi 2 mắt Zoom 10X-45X Werka 520-0217 (Khoảng cách làm việc 97mm / Đèn LED kép)
Quick View
,

Kính hiển vi soi nổi 2 mắt Zoom 10X-45X Werka 520-0217 (Khoảng cách làm việc 97mm / Đèn LED kép)

Kính hiển vi soi nổi Werka 520-0217 (Zoom Stereoscopic Microscope Eco. Type) là thiết bị quang học phân tích lập thể 3D chuyên sâu, giải quyết triệt để bài toán quan sát có chiều sâu, hỗ trợ thao tác vi phẫu và sửa chữa chân linh kiện vi mạch điện tử phức tạp.

Được thiết kế và phát triển bởi tập đoàn Werka Đức và phân phối chính thức qua Werka Việt Nam, dòng kính hiển vi soi nổi Werka 520-0217 gây ấn tượng mạnh với dải phóng đại zoom liên tục 10X đến 45X, cặp thị kính trường siêu rộng WF10X/20mm, khoảng cách thao tác làm việc cực lớn lên tới 97mm cùng hệ thống nguồn sáng LED chiếu sáng kép phản xạ và truyền qua.

kính hiển vi soi nổi Werka 520-0217 phóng đại 10X đến 45X chính hãng

Hình 1: Kính hiển vi soi nổi Werka 520-0217 thiết kế công thái học với góc quan sát nghiêng 45 độ

1. Nỗi đau khi thao tác vi mạch: Vì sao màn hình 2D không thể thay thế kính soi nổi?

Đối với các kỹ thuật viên sửa chữa bo mạch chủ điện thoại cao cấp, máy tính xách tay, hộp điều khiển ECU ô tô hay các chuyên gia cấy ghép mẫu sinh học, việc cầm mỏ hàn hoặc nhíp gắp dưới kính hiển vi đòi hỏi cảm giác không gian 3 chiều tuyệt đối.

Khi sử dụng màn hình camera 2D phẳng, mắt người mất đi nhận thức về độ nông sâu (Depth Perception), khiến đầu mỏ hàn thường xuyên bị chọc trúng các linh kiện dán xung quanh gây hỏng mạch oan uổng.

Thêm vào đó, nhiều dòng kính hiển vi phổ thông có khoảng cách từ thấu kính xuống bàn làm việc quá ngắn (dưới 50mm), khiến kỹ thuật viên không thể đưa mỏ khò nhiệt, tay hàn hay nhíp gắp vào khu vực làm việc mà không va chạm vào thấu kính.

Tình trạng thị kính không có vòng bù độ cận/loạn (Diopter) cũng khiến người đeo kính thuốc bị mỏi mắt, chóng mặt và đau nửa đầu chỉ sau 30 phút làm việc liên tục.

Đặc quyền của hình ảnh lập thể 3D: Kính hiển vi soi nổi Werka 520-0217 cung cấp hai đường truyền quang học độc lập tới hai mắt, tái tạo không gian hình ảnh 3D chân thực 100%, kết hợp khoảng sáng làm việc 97mm giúp bạn tự do thao tác mọi dụng cụ sửa chữa.

2. Tổng quan cấu trúc quang học kính hiển vi soi nổi Werka 520-0217

Kính hiển vi soi nổi Werka 520-0217 (Art No. 520-0217) được đúc từ hợp kim nhôm khối vững chắc với trọng lượng 4.5kg, loại bỏ hoàn toàn hiện tượng rung lắc hình ảnh khi có người bước đi cạnh bàn làm việc.

Đầu quan sát 2 mắt (Binocular Head) được thiết kế nghiêng góc 45° công thái học hoàn hảo và có thể xoay tròn 360°, giúp người sử dụng giữ thẳng cột sống cổ ở mọi tư thế ngồi.

Khoảng cách giữa hai đồng tử (Interpupillary Distance) trên kính hiển vi soi nổi Werka 520-0217 dễ dàng kéo giãn hoặc thu hẹp linh hoạt từ 55mm đến 75mm, phù hợp với mọi cấu trúc khuôn mặt của kỹ thuật viên.

Khoảng cách làm việc 97mm và hệ thống đèn LED kép trên kính hiển vi soi nổi Werka 520-0217

Hình 2: Khoảng cách làm việc 97mm rộng rãi và hệ thống chiếu sáng LED kép trên kính hiển vi soi nổi Werka 520-0217

Hệ thống quang học trang bị cặp thị kính quang học trường cực rộng WF10X với đường kính vi trường lên tới Φ20mm, cho góc nhìn bao quát toàn bộ cụm linh kiện mà không cần dịch chuyển mẫu liên tục.

Hệ thống đèn LED kép thông minh gồm: cụm đèn LED xiên phản xạ từ trên xuống soi sáng bề mặt kim loại mờ và cụm đèn LED truyền qua từ dưới mặt đĩa kính mờ soi thấu suốt các tiêu bản trong suốt.

3. Bảng thông số kỹ thuật chi tiết kính hiển vi soi nổi Werka 520-0217

Dưới đây là bảng thông số kỹ thuật chi tiết của kính hiển vi soi nổi Werka 520-0217 theo chuẩn kiểm định đo lường quang học quốc tế:

Đặc tính quang học & Kết cấu Thông số tiêu chuẩn kính hiển vi soi nổi Werka 520-0217
Mã sản phẩm (Art. No.) 520-0217 (Dòng Zoom Stereoscopic Eco. Type)
Đầu quan sát (Viewing Tube) Đầu 2 mắt (Binocular Head), góc nghiêng 45°, xoay tròn 360°
Thị kính (Eyepiece) Cặp thị kính trường rộng WF10X / Φ20mm (Tích hợp vòng chỉnh Diopter)
Vật kính thu phóng (Zoom Objective) 1.0X – 4.5X (Zoom liên tục vô cấp mượt mà)
Tỷ lệ thu phóng (Zoom Ratio) 1 : 4.5
Tổng độ phóng đại (Magnification) 10X đến 45X (Mở rộng lên 90X khi lắp thêm thấu kính phụ)
Khoảng cách đồng tử (Interpupillary) 55 mm – 75 mm
Khoảng cách làm việc (Working Distance) 97 mm (Khoảng không gian thao tác cực kỳ rộng rãi)
Hệ thống chiếu sáng (Illumination) LED Reflection Illumination (Chiếu trên) & LED Transmission Illumination (Chiếu dưới)
Nguồn điện hoạt động AC 110V / 220V, 50/60Hz tự động tương thích
Kích thước tổng thể (L x W x H) 260 mm x 195 mm x 450 mm
Trọng lượng thiết bị 4.5 Kg (Khung đúc kim loại chống rung tuyệt đối)
Phụ kiện tiêu chuẩn đi kèm Thân máy chính, Cặp thị kính WF10X, Đĩa làm việc kính mờ, Đĩa làm việc Acrylic 2 mặt Trắng/Đen, Túi trùm chống bụi, Sách HDSD

4. 6 Giá trị công nghệ đắt giá trên kính hiển vi soi nổi Werka 520-0217

Kính hiển vi soi nổi Werka 520-0217 luôn nằm trong danh sách thiết bị quang học được các kỹ sư viện nghiên cứu và xưởng cơ điện tin dùng nhờ 6 ưu điểm vượt trội:

1. Khoảng cách làm việc 97mm

Khoảng cách tĩnh từ đáy vật kính tới bề mặt mẫu lên tới 97mm giúp kỹ thuật viên thoải mái đưa mỏ hàn thiếc, kẹp gắp và ống thổi hơi nóng vào thao tác mà không lo đụng chạm vỡ thấu kính.

2. Hệ quang học tráng phủ đa lớp

Các thấu kính trên kính hiển vi soi nổi Werka 520-0217 được chế tác từ thủy tinh quang học tinh khiết tráng phủ chống lóa, cho độ phân giải sắc nét từ tâm ra rìa và màu sắc trung thực 100%.

3. Vòng chỉnh Diopter độc lập

Cho phép người dùng bị cận lệch hoặc loạn thị giữa hai mắt tinh chỉnh bù trừ tiêu cự trên từng ống thị kính, giúp làm việc liên tục cả ngày mà không bị hoa mắt hay nhức đầu.

4. Nguồn sáng LED kép trên và dưới

Kính hiển vi soi nổi Werka 520-0217 tích hợp cả đèn chiếu phản xạ mặt trên và đèn chiếu truyền qua đáy, linh hoạt soi cả vật thể kim loại đặc lẫn các mẫu sinh học trong suốt.

5. Hướng dẫn tinh chỉnh thị sai và lấy nét lập thể trên Werka 520-0217

Để tận dụng tối đa khả năng quan sát không gian 3D của kính hiển vi soi nổi Werka 520-0217, bạn hãy thực hiện theo 5 bước hiệu chỉnh chuẩn:

  1. Đặt mẫu vật: Đặt phôi bo mạch hoặc chi tiết cơ khí lên đĩa làm việc Acrylic (dùng mặt đen cho linh kiện sáng màu, dùng mặt trắng cho linh kiện tối màu) và kẹp chặt bằng 2 kẹp tiêu bản kim loại.
  2. Điều chỉnh khoảng cách mắt: Cầm hai ống thị kính của kính hiển vi soi nổi Werka 520-0217 xoay nhẹ nhàng ra vào cho đến khi hai vòng tròn thị trường nhập lại thành một vòng tròn duy nhất.
  3. Cân chỉnh độ phóng đại tối đa: Xoay núm Zoom lên mức cao nhất 4.5X, vặn núm lấy nét 2 bên thân máy để hình ảnh đạt độ sắc nét tuyệt đối.
  4. Khóa tiêu cự đồng trục (Parfocal): Xoay núm Zoom trở lại mức nhỏ nhất 1.0X; lúc này nếu hình ảnh hơi mờ nhẹ, chỉ xoay vòng Diopter trên từng thị kính để lấy nét mà không chạm vào núm vặn chính. Khi đó, bạn có thể zoom từ 10X đến 45X mà hình ảnh luôn luôn sắc nét.
  5. Tùy biến nguồn sáng: Bật công tắc đèn LED trên hoặc dưới kết hợp xoay núm điều chỉnh cường độ sáng để đạt độ tương phản bề mặt chân thực nhất.

6. Bảng so sánh kính hiển vi soi nổi Werka 520-0217 với kính hiển vi sinh học

Tiêu chí kỹ thuật Kính hiển vi sinh học phòng lab Kính hiển vi kỹ thuật số 2D Kính hiển vi soi nổi Werka 520-0217
Bản chất hình ảnh Hình ảnh phẳng 2D đảo ngược Hình ảnh phẳng 2D trên màn hình Hình ảnh không gian 3D lập thể thực tế
Khoảng cách thao tác Rất ngắn (1mm – 5mm) 15mm – 40mm Rộng rãi 97mm (Dễ hàn khò gắp mẫu)
Độ sâu trường ảnh (DoF) Cực mỏng, chỉ soi lát cắt mỏng Trung bình Rất sâu, soi trọn chi tiết gồ ghề
Tỷ lệ thu phóng liên tục Chuyển vật kính nhảy cóc 4X/10X/40X Zoom kỹ thuật số vỡ hạt Zoom quang học 1:4.5 vô cấp (10X-45X)

7. Ứng dụng thực chiến trong sửa chữa ECU, bán dẫn, ngọc học và phòng Lab

Sở hữu độ phân giải sắc nét và thiết kế chịu tải công nghiệp, kính hiển vi soi nổi Werka 520-0217 là lựa chọn hàng đầu trong nhiều lĩnh vực:

  • Sửa chữa bo mạch điện tử viễn thông & ECU ô tô: Cứu dữ liệu chip nhớ BGA, hàn nối chân socket màn hình siêu nhỏ và kiểm tra lỗi bong chân hàn IC trên bo mạch đa lớp. Quý khách có thể kết hợp cùng model màn hình số kính hiển vi kỹ thuật số Werka 521-0347 để phục vụ nhu cầu lưu ảnh báo cáo.
  • Kiểm tra gia công cơ khí chính xác & Khuôn mẫu: Soi bavia góc nhọn, kiểm tra vết nứt vi mô trên dao phay hợp kim và bề mặt đánh bóng khuôn đúc. Bạn có thể tham khảo thêm các thiết bị đo lường Werka để trang bị đồng bộ cho phòng QA/QC.
  • Thẩm định ngọc học và kim hoàn: Phân tích tạp chất bên trong lòng đá quý, kiểm tra chấu giữ kim cương và các chi tiết chạm khắc tinh xảo trên trang sức vàng bạc.
  • Nghiên cứu sinh học, nông nghiệp & Y tế: Soi mẫu phôi sinh vật, kiểm tra sâu bệnh trên mô lá cây trồng và hỗ trợ phẫu thuật mẫu động vật nhỏ trong phòng lab.

8. Quy trình vệ sinh lăng kính và bảo dưỡng cơ cấu trục đứng

Mẹo bảo vệ hệ thấu kính quang học: Sau mỗi ca làm việc, hãy trùm bao vải chống bụi (Dust Cover) đi kèm lên kính hiển vi soi nổi Werka 520-0217. Bụi mịn bám lâu ngày trong không khí xưởng là nguyên nhân hàng đầu làm giảm độ trong của lăng kính quang học.

Quy trình bảo dưỡng tiêu chuẩn định kỳ cho thiết bị:

  • Sử dụng bóng thổi bụi khí nén để thổi sạch hạt cát bám trên mặt kính trước khi lau bằng giấy lau thấu kính chuyên dụng thấm cồn Isopropyl Alcohol 99%.
  • Tra một lượng mỡ silicon kỹ thuật mỏng vào thanh ray trượt và bánh răng trục đứng 6 tháng một lần để núm vặn nâng hạ luôn chuyển động êm mượt.
  • Tránh đặt kính trực tiếp dưới luồng gió máy lạnh phả thẳng để ngăn ngừa hiện tượng đọng sương bên trong lăng kính đảo ảnh.

9. Câu hỏi thường gặp (FAQ) về kính hiển vi soi nổi Werka 520-0217

Q1: Kính hiển vi soi nổi Werka 520-0217 có thể nâng cấp thêm độ phóng đại không?

Trả lời: Hoàn toàn được. Bằng cách lắp thêm thấu kính phụ 2.0X (Auxiliary Objective Lens) ở đầu vật kính hoặc thay cặp thị kính WF20X, bạn có thể nâng dải phóng đại của kính hiển vi soi nổi Werka 520-0217 lên đến 90X hoặc 180X tùy theo nhu cầu kiểm tra vi mô.

Q2: Điểm khác biệt lớn nhất giữa kính hiển vi soi nổi và kính hiển vi quang học thông thường là gì?

Trả lời: Kính hiển vi soi nổi Werka 520-0217 cho ra hình ảnh không gian 3 chiều thuận chiều tự nhiên (không bị đảo ngược trái phải, trên dưới) và khoảng cách thao tác tay lên tới 97mm, cho phép người dùng trực tiếp dùng mỏ hàn, kẹp nhíp thao tác trên mẫu vật thật.

Q3: Mua kính hiển vi soi nổi Werka 520-0217 chính hãng ở đâu có đầy đủ CO/CQ?

Trả lời: Quý khách hàng hãy đặt mua kính hiển vi soi nổi Werka 520-0217 tại hệ thống Werka Việt Nam để được hưởng chế độ bảo hành 12 tháng chính hãng, dịch vụ hiệu chuẩn quang học chuyên nghiệp và đầy đủ hóa đơn chứng từ VAT.

Hãy liên hệ ngay hôm nay để trang bị kính hiển vi soi nổi Werka 520-0217 – Trợ thủ đắc lực bảo vệ thị lực và nhân đôi năng suất thao tác vi mạch cho doanh nghiệp của bạn!

Kính Hiển Vi Soi Nổi 3 Mắt Tay Gập Kẹp Bàn SZN-TR745C (Phóng Đại 7X – 45X, 144 LED)
Quick View

Kính Hiển Vi Soi Nổi 3 Mắt Tay Gập Kẹp Bàn SZN-TR745C (Phóng Đại 7X – 45X, 144 LED)

✓ Đặc Điểm & Tính Năng Nổi Bật

  • Đầu kính 3 mắt Trinocular nghiêng 45° xoay 360°: Tích hợp cổng kết nối Camera quang học đồng tiêu (0.5X Simul-Focal Adapter) giúp vừa soi mắt vừa quay video.
  • Hệ thống tay khớp gập kẹp bàn vươn xa 770mm: Chiều cao thẳng đứng 400mm, xoay chuyển tự do mọi góc độ, mở rộng không gian bàn làm việc.
  • Dải phóng đại Zoom siêu rộng 7X – 45X: Thị kính góc siêu rộng WF10X/20mm có đệm cao su bảo vệ mắt và núm chỉnh độ cận Diopter độc lập 2 bên.
  • Hệ thống chiếu sáng LED 144 bóng ánh sáng lạnh: Cường độ sáng cao, không phát nhiệt, chỉnh sáng mịn từ 0 – 100%.
  • Trang bị thấu kính phụ 0.5X Auxiliary Objective: Mở rộng trường nhìn và tăng khoảng cách làm việc khi thao tác hàn mạch.

⚙ Bảng Thông Số Kỹ Thuật Chi Tiết

Thông Số Giá Trị / Cấu Hình Chi Tiết
Model SZN-TR745C (Articulating Clamp Folding Arm)
Đầu quan sát 3 Mắt (Trinocular) nghiêng 45 độ, xoay 360 độ
Thị kính Cặp thị kính trường siêu rộng WF10X / 20 mm (Kèm đệm cao su)
Dải thu phóng (Zoom) 0.7X – 4.5X (Tỷ lệ Zoom 1:6.4)
Độ phóng đại tổng thể 7X – 45X (Mở rộng từ 3.5X đến 90X với thấu kính phụ)
Vật kính phụ đi kèm Thấu kính phụ 0.5X Auxiliary Objective
Bộ chuyển đổi Camera 0.5X C-Mount Simul-Focal Adapter
Hệ thống tay gập kẹp bàn Chiều cao đứng 400 mm, Tầm vươn ngang 770 mm, Khóa kẹp bàn tối đa 50 mm
Kích thước đế kẹp 98 × 80 × 116 mm, Bánh răng thép chịu lực
Nguồn sáng Đèn LED vòng 144 bóng điều chỉnh độ sáng độc lập (AC 100-240V)
Kính Hiển Vi Soi Nổi Công Nghiệp Olympus SZX7 (Tỷ Lệ Zoom 7:1, Hệ Quang Galilean)
Quick View

Kính Hiển Vi Soi Nổi Công Nghiệp Olympus SZX7 (Tỷ Lệ Zoom 7:1, Hệ Quang Galilean)

Kính Hiển Vi Soi Nổi Công Nghiệp Olympus SZX7 (Tỷ Lệ Zoom 7:1, Hệ Quang Galilean) - Kính hiển vi soi nổi công nghiệp Olympus SZX7 (Evident Nhật Bản) sử dụng hệ quang học Galilean song song cao cấp, dải tỷ lệ zoom 7:1 (0.8x - 5.6x), khoảng cách làm việc lớn và thị kính ComfortView chống mỏi mắt, là tiêu chuẩn hàng đầu cho kiểm tra vi mạch SMT, linh kiện điện tử và cơ khí chính xác.

✓ Đặc Điểm & Tính Năng Nổi Bật

  • Hệ quang học Galilean song song (Parallel Optics): Đảm bảo hình ảnh phẳng tuyệt đối, tương thích hoàn hảo với việc gắn camera ghi hình và đo đạc kỹ thuật số.
  • Tỷ lệ phóng đại Zoom 7:1 (0.8x - 5.6x): Điều chỉnh phóng đại mượt mà với các nấc dừng định chuẩn (Click-stop) tiện lợi cho việc chụp ảnh đo lường lặp lại.
  • Thị kính ComfortView trường nhìn rộng FN 22: Thiết kế góc nghiêng quang học tối ưu cho mắt, cho phép người đeo kính quan sát dễ dàng mà không bị tối góc.
  • Khoảng cách làm việc rộng rãi lên tới 90mm (vật kính 1x): Thuận tiện đưa dụng cụ hàn, kẹp gắp nhíp và thao tác lắp ráp trực tiếp dưới kính hiển vi.
  • Khung chân đế đa dạng: Chân đế LED siêu mỏng tích hợp phản xạ/truyền qua, chân đế cần dài (Boom Stand) hoặc tay vươn xoay đa hướng cho các mẫu kích thước lớn.

⚙ Thông Số Kỹ Thuật Chi Tiết

Thông Số Giá Trị / Cấu Hình
Hãng sản xuất Olympus / Evident Corporation (Nhật Bản)
Model SZX7 Stereo Zoom Microscope
Hệ quang học Hệ quang học Galilean song song
Tỷ lệ thu phóng (Zoom Ratio) 7:1
Dải phóng đại thân kính 0.8x – 5.6x
Độ phóng đại tổng thể 4x – 336x (Tùy chọn phụ kiện)
Thị kính WHSZ10X-H (FN 22), WHSZ15X-H (FN 16), WHSZ20X-H (FN 12.5)
Vật kính phụ DFPLAPO 1x (WD 90mm), DFPL 0.5x, 0.75x, 1.5x, 2x
Khoảng cách làm việc (WD) 90 mm (tiêu chuẩn với DFPLAPO 1x)
Ống kính nhòm Ống nhòm nghiêng 45° hoặc ống 3 mắt gắn Camera quang học
Hệ thống chiếu sáng Đèn LED vòng tròn phản xạ / Chân đế LED truyền qua / Đèn Halogen sợi quang kép
📋 Tiêu chuẩn chất lượng:

ISO 9001, CE Mark, ESD Safe Protection

🎯 Phạm vi ứng dụng:

Dây chuyền lắp ráp và sửa chữa bo mạch điện tử SMT, kiểm tra chất lượng linh kiện bán dẫn, chi tiết ép nhựa siêu nhỏ, khuôn mẫu và phòng KCS nhà máy.

kính hiển vi soi nổi Werka 520-0224 tỷ lệ zoom 6.3:1 phóng đại 8X đến 50X chính hãng
Quick View
,

Kính hiển vi soi nổi công nghiệp Zoom 8X-50X Werka 520-0224 (Khoảng cách làm việc 115mm / Zoom 6.3:1)

Kính hiển vi soi nổi Werka 520-0224 (Zoom Stereo Microscope Pro Series) là giải pháp quang học công nghiệp đỉnh cao, được phát triển chuyên biệt cho các dây chuyền lắp ráp bán dẫn, kiểm tra khuyết tật vi mô và phòng nghiên cứu kỹ thuật chuyên sâu.

Được thiết kế bởi thương hiệu danh tiếng Werka Đức và nhập khẩu phân phối chính thức qua Werka Việt Nam, dòng kính hiển vi soi nổi Werka 520-0224 tạo nên chuẩn mực mới với tỷ lệ thu phóng quang học vượt trội 6.3:1 (0.8X – 5.0X), cặp thị kính thị trường siêu rộng EW10X/22mm, khoảng cách làm việc khổng lồ lên tới 115mm cùng hệ thống đèn LED kép tuổi thọ 6.000 giờ.

kính hiển vi soi nổi Werka 520-0224 tỷ lệ zoom 6.3:1 phóng đại 8X đến 50X chính hãng

Hình 1: Kính hiển vi soi nổi Werka 520-0224 phiên bản công nghiệp với khung nhôm đúc 5kg siêu vững chắc

1. Thách thức lắp ráp công nghiệp: Vì sao kính soi nổi phổ thông không đáp ứng được?

Trong các phân xưởng sản xuất thiết bị y tế, cảm biến hàng không và vi mạch bán dẫn mật độ cao, độ chính xác của mối hàn và vết nối micro-wire quyết định trực tiếp tới tỷ lệ sống sót của toàn bộ linh kiện.

Khi thao tác dưới các dòng kính soi nổi thông thường, thị trường quan sát thường bị giới hạn hẹp (chỉ 18mm – 20mm), làm kỹ thuật viên liên tục bị mất phương hướng khi di chuyển đầu nhíp gắp.

Đặc biệt, khoảng cách làm việc hạn chế dưới 90mm của các dòng máy cũ khiến việc luồn các dụng cụ khò hàn công suất lớn, kìm bấm chân chip hay đồ gá cơ khí vào bên dưới vật kính trở nên cực kỳ chật chội và dễ gây va quệt trầy xước thấu kính đắt tiền.

Ngoài ra, độ sâu trường ảnh kém ở các dòng kính giá rẻ khiến hình ảnh mẫu vật gồ ghề bị mờ nhòe ở các cao độ khác nhau, buộc mắt người phải điều tiết liên tục dẫn đến mỏi mắt và đau nửa đầu.

Chuẩn mực quang học công nghiệp: Kính hiển vi soi nổi Werka 520-0224 mở rộng khoảng cách thao tác lên tới 115mm, tỷ lệ zoom 6.3:1 cùng thị trường siêu rộng EW10X/22mm, mang lại không gian thao tác không giới hạn cho mọi chuyên gia vi cơ khí.

2. Tổng quan thiết kế đẳng cấp của kính hiển vi soi nổi Werka 520-0224

Kính hiển vi soi nổi Werka 520-0224 (Art No. 520-0224) là phiên bản công nghiệp tải nặng được chế tạo với khung đế nhôm đúc nguyên khối tải trọng 5.0kg, kích thước mở rộng 290 x 260 x 480 mm, tạo nền tảng vững như bàn thạch trên mọi bàn thí nghiệm.

Đầu quan sát 2 mắt (Binocular Head) nghiêng góc 45° công thái học, có thể xoay 360° tự do quanh trục đứng, hỗ trợ kỹ sư làm việc linh hoạt ở nhiều góc tiếp cận khác nhau.

Bộ phận điều chỉnh khoảng cách đồng tử mắt trên kính hiển vi soi nổi Werka 520-0224 hỗ trợ dải dịch chuyển từ 55mm đến 75mm, phù hợp tuyệt đối với nhân trắc học của mọi kỹ thuật viên.

Khoảng cách làm việc 115mm và thị kính EW10X trường rộng 22mm trên kính hiển vi soi nổi Werka 520-0224

Hình 2: Khoảng không thao tác 115mm siêu rộng và thị kính EW10X/22mm trên kính hiển vi soi nổi Werka 520-0224

Cặp thị kính quang học cao cấp EW10X có trường nhìn mở rộng lên tới Φ22mm, kết hợp cùng hệ thống vật kính thu phóng vô cấp dải rộng 0.8X – 5.0X, giúp mở rộng phạm vi phóng đại từ 8X đến 50X sắc nét từ tâm đến tận mép viền.

Hệ thống chiếu sáng kép LED Incident (chiếu trên) và LED Transmitted (chiếu dưới) công suất cao dải điện áp rộng 100V–240V, cung cấp ánh sáng trắng tự nhiên mát dịu với tuổi thọ bóng lên đến 6.000 giờ làm việc liên tục.

3. Bảng thông số kỹ thuật chi tiết kính hiển vi soi nổi Werka 520-0224

Dưới đây là bảng thông số kỹ thuật tiêu chuẩn của kính hiển vi soi nổi Werka 520-0224 theo tài liệu công bố từ hãng chế tạo quang học Werka:

Đặc tính quang học & Kết cấu Thông số tiêu chuẩn kính hiển vi soi nổi Werka 520-0224
Mã sản phẩm (Art. No.) 520-0224 (Dòng Zoom Stereo Microscope Professional)
Đầu quan sát (Viewing Tube) Đầu 2 mắt (Binocular Head), góc nghiêng 45°, xoay 360°
Thị kính mở rộng (Eyepiece) Cặp thị kính trường siêu rộng EW10X / Φ22mm (Tích hợp bù trừ Diopter cả 2 mắt)
Vật kính thu phóng (Zoom Objective) 0.8X – 5.0X (Thu phóng vô cấp dải siêu rộng)
Tỷ lệ thu phóng (Zoom Ratio) 6.3 : 1 (Vượt trội chuẩn công nghiệp)
Tổng độ phóng đại hệ thống 8X đến 50X (Có thể mở rộng lên tới 200X với phụ kiện tùy chọn)
Khoảng cách đồng tử (Interpupillary) 55 mm – 75 mm
Khoảng cách làm việc (Working Distance) 115 mm (Khoảng sáng thao tác cực đại)
Hệ thống chiếu sáng kép (Illumination) Incident LED 100V-240V & Transmitted LED 100V-240V (Tuổi thọ 6.000 giờ)
Nguồn điện cung cấp AC 110V / 220V, 50/60Hz tự động điều áp
Kích thước tổng thể (L x W x H) 290 mm x 260 mm x 480 mm
Trọng lượng thiết bị 5.0 Kg (Chân đế đúc kim loại siêu vững chắc)
Bộ phụ kiện tiêu chuẩn Thân máy chính, Cặp thị kính EW10X/22mm, Đĩa kính mờ làm việc, Đĩa Acrylic 2 mặt Trắng/Đen, Áo trùm chống bụi, Hướng dẫn sử dụng

4. 6 Giá trị quang học vượt trội trên kính hiển vi soi nổi Werka 520-0224

Kính hiển vi soi nổi Werka 520-0224 thiết lập chuẩn mực chất lượng mới trong phân khúc kiểm chuẩn công nghiệp nhờ 6 tính năng đột phá:

1. Khoảng cách làm việc 115mm

Khoảng trống thẳng đứng 115mm từ thấu kính tới bề mặt mẫu giúp bạn thoải mái đưa các đầu mỏ hàn công suất lớn, súng nhiệt và kẹp gắp phôi vào làm việc mà không hề bị vướng.

2. Tỷ lệ thu phóng khủng 6.3:1

Kính hiển vi soi nổi Werka 520-0224 cho dải zoom từ 0.8X đến 5.0X, giúp quan sát liền mạch từ bao quát toàn bộ bo mạch đến cận cảnh từng chân chip siêu nhỏ 8X – 50X.

3. Thị trường siêu rộng EW10X/22mm

Đường kính thị trường lên tới 22mm giúp mở rộng tầm nhìn thêm 20% so với thị kính chuẩn, giảm bớt nhu cầu dịch chuyển mẫu liên tục khi thao tác.

4. Đèn LED bền bỉ 6.000 giờ

Hệ thống đèn LED chiếu trên và chiếu dưới cung cấp ánh sáng trắng đồng đều không bóng ma, nhiệt lượng tỏa ra cực thấp và tuổi thọ bóng lên đến 6.000 giờ làm việc.

5. Hướng dẫn hiệu chỉnh tiêu cự Parfocal trên kính hiển vi Werka 520-0224

Để đạt được trạng thái quang học hoàn hảo (Parfocal Focus) trên kính hiển vi soi nổi Werka 520-0224, bạn chỉ cần thực hiện 5 bước căn chỉnh chuẩn:

  1. Đặt mẫu kiểm tra: Đặt linh kiện hoặc bo mạch lên đĩa Acrylic (chọn mặt đen hoặc trắng để tối ưu độ tương phản màu) và kẹp cố định bằng 2 lẫy kim loại.
  2. Cân chỉnh khoảng cách mắt: Nhìn vào 2 ống thị kính của kính hiển vi soi nổi Werka 520-0224, kéo đẩy hai trục thị kính đến khi hai vòng tròn thị trường hòa nhập hoàn toàn thành một vòng tròn lập thể 3D.
  3. Lấy nét tại độ phóng đại tối đa 50X: Xoay núm Zoom lên mức cực đại 5.0X, điều chỉnh núm xoay lấy nét 2 bên thân máy để hình ảnh chi tiết đạt độ sắc nét tuyệt đối.
  4. Thiết lập độ nét đồng trục Parfocal: Xoay núm Zoom lùi về mức tối thiểu 0.8X (độ phóng 8X); lúc này tuyệt đối không đụng vào núm lấy nét chính mà chỉ xoay nhẹ vòng chỉnh Diopter trên từng thị kính mắt trái và mắt phải để lấy lại độ nét căng. Kể từ lúc này, bạn có thể zoom từ 8X đến 50X mà hình ảnh luôn sắc nét liên tục.
  5. Điều chỉnh độ sáng LED kép: Xoay các núm chiết áp để cân bằng ánh sáng chiếu từ trên xuống và chiếu xuyên từ dưới lên theo đúng tính chất vật liệu mẫu.

6. Bảng so sánh chuyên sâu Werka 520-0224 (Pro) và Werka 520-0217 (Eco)

Tiêu chí so sánh Werka 520-0217 (Eco Type) Kính hiển vi soi nổi Werka 520-0224 (Pro Type)
Dải vật kính Zoom 1.0X – 4.5X 0.8X – 5.0X (Dải rộng hơn)
Tỷ lệ thu phóng (Zoom Ratio) 1 : 4.5 1 : 6.3 (Vượt trội)
Tổng độ phóng đại 10X – 45X 8X – 50X
Thị trường thị kính WF10X / Φ20mm EW10X / Φ22mm (Rộng hơn 20%)
Khoảng cách làm việc 97 mm 115 mm (Rộng rãi tối đa)
Trọng lượng chân đế 4.5 Kg 5.0 Kg (Khung đúc lớn đầm hơn)

7. Ứng dụng thực chiến trong đóng gói chip bán dẫn và cơ khí chính xác

Nhờ cấu hình quang học chuẩn công nghiệp, kính hiển vi soi nổi Werka 520-0224 là thiết bị cốt lõi trong các quy trình kiểm chuẩn:

  • Sản xuất và Đóng gói Chip Bán Dẫn (Semiconductor): Kiểm tra mối liên kết dây vàng (Wire Bonding), phát hiện chân chip bị nứt gãy và phân tích lỗi tiếp xúc trên đế Wafer.
  • Sửa chữa Bo Mạch Điện Tử Phức Tạp: Cứu dữ liệu mainboard điện thoại, đóng lại chân chip BGA laptop và hàn vi mạch ECU xe hơi. Bạn có thể tham khảo thêm dòng kính kính hiển vi soi nổi Werka 520-0217 hoặc hệ thống thiết bị đo lường Werka để xây dựng phòng lab đạt chuẩn quốc tế.
  • Chế tác Cơ Khí Chính Xác & Khuôn Mẫu Siêu Tinh: Soi độ đồng đều của góc cắt dao phay ngón siêu nhỏ (Micro End-mill) và kiểm tra bavia lỗ kim phun nhiên liệu diesel.
  • Thẩm định Kim Hoàn & Đồng Hồ Cao Cấp: Kiểm tra độ mòn trục bánh răng đồng hồ cơ Thụy Sỹ và phân tích cấu trúc tinh thể đá quý tự nhiên.

8. Quy trình bảo quản thấu kính và trục trượt tải nặng

Mẹo bảo vệ lớp tráng phủ quang học: Tuyệt đối không dùng cồn công nghiệp nồng độ cao hoặc dung môi hữu cơ để lau thấu kính trên kính hiển vi soi nổi Werka 520-0224. Hãy dùng dung dịch vệ sinh quang học chuyên dụng của Werka để giữ nguyên lớp phủ chống lóa.

Quy trình bảo quản thiết bị trong môi trường nhà xưởng:

  • Luôn đậy nắp che bảo vệ vật kính và trùm bao chống bụi đi kèm ngay sau khi kết thúc ca làm việc.
  • Đặt máy trong phòng có máy hút ẩm hoặc tủ chống ẩm chuyên dụng với độ ẩm kiểm soát dưới 60% RH.
  • Vệ sinh bề mặt bàn đế kim loại bằng khăn mềm có tẩm một lớp dầu mỏng chống gỉ sét định kỳ hàng tuần.

9. Câu hỏi thường gặp (FAQ) về kính hiển vi soi nổi Werka 520-0224

Q1: Khoảng cách làm việc 115mm trên kính hiển vi soi nổi Werka 520-0224 mang lại lợi ích gì?

Trả lời: Khoảng cách 115mm là khoảng không gian thẳng đứng từ đáy vật kính tới bề mặt mẫu vật. Khoảng cách này cực kỳ rộng rãi, cho phép bạn thoải mái thò tay cầm mỏ hàn thiếc, đầu khò nhiệt, kìm nhíp gắp phôi mà không lo bị chạm hay nóng làm hư hại thấu kính.

Q2: Sự khác biệt giữa thị kính EW10X/22mm trên model này so với thị kính WF10X/20mm là gì?

Trả lời: Thị kính EW10X/22mm của kính hiển vi soi nổi Werka 520-0224 có đường kính trường quan sát lên tới 22mm (rộng hơn 20% so với 20mm), giúp mắt nhìn bao quát được diện tích rộng hơn trên bo mạch mà không cần phải đẩy mẫu vật qua lại liên tục.

Q3: Mua kính hiển vi soi nổi Werka 520-0224 chính hãng ở đâu có đầy đủ chứng chỉ CO/CQ?

Trả lời: Quý khách hãy liên hệ trực tiếp với hệ thống phân phối chính hãng Werka Việt Nam để được cam kết 100% hàng chính hãng nhập khẩu, đầy đủ giấy tờ CO/CQ, VAT và chính sách bảo hành 12 tháng chuyên nghiệp.

Hãy nâng cấp ngay kính hiển vi soi nổi Werka 520-0224 hôm nay để trải nghiệm không gian làm việc 115mm vượt trội và độ sắc nét quang học đỉnh cao!

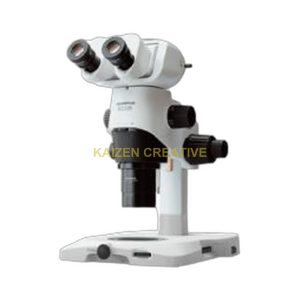

Kính Hiển Vi Soi Nổi Nghiên Cứu Cao Cấp Olympus SZX16 (Tỷ Lệ Zoom 16.4:1, Quang Galilean)
Quick View

Kính Hiển Vi Soi Nổi Nghiên Cứu Cao Cấp Olympus SZX16 (Tỷ Lệ Zoom 16.4:1, Quang Galilean)

Kính Hiển Vi Soi Nổi Nghiên Cứu Cao Cấp Olympus SZX16 (Tỷ Lệ Zoom 16.4:1, Quang Galilean) - Kính hiển vi soi nổi nghiên cứu cao cấp Olympus SZX16 (Evident) sở hữu tỷ lệ phóng đại zoom cực đại 16.4:1 (Dải zoom 0.7x - 11.5x), hệ quang học Galilean kép chuẩn xác, khẩu độ mở siêu cao NA 0.3 với vật kính SDF Plan Apochromat cho độ sâu trường ảnh và độ phân giải hình ảnh 3D nổi vượt trội.

✓ Đặc Điểm & Tính Năng Nổi Bật

  • Dải phóng đại Zoom siêu rộng 16.4:1 (0.7x đến 11.5x): Chuyển đổi mượt mà từ góc nhìn toàn cảnh vĩ mô (Macro) đến soi vi cấu trúc chi tiết (Micro) mà không cần thay đổi vật kính.
  • Độ mở khẩu quang học cực cao NA 0.3: Độ phân giải lên đến 900 dòng/mm, tái tạo hình ảnh cấu trúc không gian 3 chiều có độ sắc nét và chiều sâu vượt bậc.
  • Dòng vật kính SDF Plan Apochromat hiệu chỉnh sắc sai hoàn hảo: Triệt tiêu hiện tượng viền tím quang sai, mang lại màu sắc thực tế tuyệt đối.
  • Thiết kế công thái học ComfortView: Thị kính góc nhìn tự nhiên, ống nhòm nghiêng điều chỉnh góc từ 5° đến 45° giúp kỹ thuật viên làm việc liên tục nhiều giờ không mỏi cổ, vai, mắt.
  • Đa dạng tùy chọn chiếu sáng: Chiếu sáng đèn LED vòng chia 4 phân vùng độc lập, chiếu sáng đồng trục (Coaxial), chiếu sáng xuyên thấu truyền qua trường sáng/tối.

⚙ Thông Số Kỹ Thuật Chi Tiết

Thông Số Giá Trị / Cấu Hình
Hãng sản xuất Olympus / Evident Corporation (Nhật Bản)
Model SZX16 Research Stereo Microscope
Hệ thống quang học Hệ quang học Galilean (Parallel beam optical system)
Tỷ lệ thu phóng (Zoom Ratio) 16.4:1
Dải phóng đại thân kính 0.7x – 11.5x
Độ phóng đại tổng thể 3.5x – 230x (Tùy thuộc thị kính và vật kính phụ)
Thị kính WHSZ10X-H (FN 22), WHSZ15X-H (FN 16), WHSZ20X-H (FN 12.5)
Vật kính SDF SDF PLAPO 0.5x, 0.8x, 1x, 1.6x, 2x (Plan Apochromat)
Khoảng cách làm việc (WD) 60 mm (với vật kính 1x SDF PLAPO)
Ống kính quan sát Ống kính 3 mắt phân quang (Trinocular) góc nghiêng linh hoạt
Nguồn sáng Hệ thống đèn LED vòng 4 phân vùng / Đèn cổ ngỗng đôi sợi quang
📋 Tiêu chuẩn chất lượng:

ISO 9001, CE Marking, ASTM Inspection Standards

🎯 Phạm vi ứng dụng:

Nghiên cứu sinh học, kiểm tra vi cơ điện tử MEMS, soi lỗi bo mạch vi xử lý SMT, giám định đá quý kim hoàn và kiểm tra bề mặt cơ khí chính xác cao.

Kính Hiển Vi Soi Nổi Xoay Tự Động 360 Độ 3D CSW-5K-H0745ZD (Camera 4K UHD, Động Cơ Xoay)
Quick View

Kính Hiển Vi Soi Nổi Xoay Tự Động 360 Độ 3D CSW-5K-H0745ZD (Camera 4K UHD, Động Cơ Xoay)

✓ Đặc Điểm & Tính Năng Nổi Bật

  • Gương xoay 360° tự động quan sát toàn diện không góc chết: Dễ dàng soi các góc nghiêng của mối hàn SMT, chân chip QFP/BGA và thành lỗ linh kiện mà không cần nghiêng mẫu.
  • Động cơ vi bước nhập khẩu điều chỉnh tốc độ xoay linh hoạt: Tốc độ xoay 2 – 4 vòng/phút, có thể dừng tại góc bất kỳ hoặc đảo chiều xoay.
  • Camera 4K Ultra HD cảm biến Sony 60 FPS: Độ phân giải 3840 × 2160, xuất hình đồng thời ra màn hình 4K HDMI và máy tính qua mạng LAN.
  • Độ sâu trường ảnh cực lớn và độ phẳng quang học cao: Tự động cân bằng trắng, khử bóng shadow kỹ thuật số cho màu sắc chân thực tuyệt đối.
  • Bộ phần mềm đo lường 2D/3D chuyên nghiệp: Đo khoảng cách, đường kính, góc nghiêng, diện tích và tự động nhận diện mép cạnh chính xác 1 µm.

⚙ Bảng Thông Số Kỹ Thuật Chi Tiết

Thông Số Giá Trị / Cấu Hình Chi Tiết
Model CSW-5K-H0745ZD (Automatic 3D 360° Rotating System)
Cảm biến Camera SONY CMOS 4K Ultra HD, Độ phân giải >8 Megapixels (3840 × 2160)
Tốc độ khung hình 60 FPS mượt mà không bóng mờ thời gian thực
Cổng kết nối ngõ ra HDMI Output (Kết nối màn hình 4K) & Cổng mạng LAN
Dải zoom quang học 0.7X – 4.5X (Hệ quang Zoom liên tục đồng trục Confocal)
Độ phóng đại hiển thị 30X – 200X (Chuẩn màn hình 21.5 inch)
Trường quan sát (FOV) 2.6 mm – 17 mm
Hệ thống gương xoay 3D Gương phản xạ 3D xoay 360 độ tích hợp động cơ điện tử
Tốc độ quay gương 2 – 4 vòng / phút (Điều chỉnh vô cấp, dừng tại vị trí, đảo chiều)
Nguồn sáng Đèn LED chuyên dụng Machine-Vision tích hợp thấu kính 3D (Điện áp 90V – 265V)
Độ chính xác đo lường Đạt 1 µm (Tích hợp đo lường và xuất dữ liệu USB)
Kích thước chân đế 318 × 308 × 16 mm (Full-Metal), Trụ cao 326 mm, Hành trình lấy nét 160 mm

Hỗ Trợ Báo Giá Nhanh

Hotline tư vấn 24/7 0348 353 384
CHAT ZALO NHẬN BÁO GIÁ

* Phản hồi yêu cầu báo giá trong 15 phút

Tìm Kiếm & Lọc Thiết Bị

Năng Lực & Cam Kết

  • Chuẩn ISO 17025: Đầy đủ năng lực hiệu chuẩn đo lường quốc tế.
  • Mài phẳng tận nơi: Dịch vụ mài phẳng bàn đá granite 24/7.
  • Giấy tờ CO/CQ: Cam kết thiết bị chính hãng Werka, Mitutoyo.
  • Đào tạo kỹ thuật: Chuyển giao nghiệp vụ đo lường cơ khí chính xác.

ĐĂNG KÝ TẢI CATALOGUE

Vui lòng điền thông tin để nhận mã xác thực tải Catalogue trọn bộ thiết bị Werka mới nhất (PDF):

Copyright © 2026 Werka.com.vn

https://www.youtube.com/@KAIZENCREATIVE.2015

Home
Shop
0 Wishlist
More
More
Gọi hotline Chat Zalo báo giá
Zalo
Phone
